Użytkownik usunięty
|
|
|
Witam Proszę pomoc bo nie wiem co robię nie tak . Potrzebuje kogoś kto wskaże mi błąd w tym co robię źle. Burta otwiera się po nachyleniu zabudowy ale nie zamyka się automatycznie. wcześniej sprężyna dociąga haki. Z góry dziękuje . Pozdrawiam Poniżej wstawiam screen. Z tego co mi się wydaje na logikę to wystarczy przesunąć zawias nr1 bardziej w lewą stronę i wszystko powinno grać? Jak ktoś ma coś podobnego proszę o podesłanie. Wysyłam piki w SW jak ktoś będzię chętny to proszę nanieść mi zmiany i odesłać. plik z rozszerzeniem parasolid http://www.sendspace.pl/file/680477446021f6720647765 plik z zozszerzeniem soid works http://www.sendspace.pl/file/eb03ff8f7a59f58a0a24dc3 zdjęcia pomocnicze w realu z innego samochodu. http://www.sendspace.pl/file/8e8b6c08866f3a91254003f |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 11:34
Pomógł 66 raz(y).
|
Jak sie otwiera, to musi sie i zamknac. Polozenie zawiasu i zaryglowanie nie maja tutaj takiego wplywu na samo otwieranie i zamykanie klapy poprzez przechyl skrzyni (wywrotki?). Pozdr. tomek |
|
|
|
Użytkownik usunięty
|
|
|
|
Nie zamyka się cześniej sprężyna dociska haki i klapa. Jak bym ci wysłał rys. w SW to sprawdziłbyć mi? |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 12:37
Pomógł 66 raz(y).
|
Jak bym mial 2010, to chetnie... Zrob Screena z modelu w stanie polotwartym - tak do konca nie kojarze. Ty chcesz to animowac/symulowac? Pozdr. tomek |
|
|
|
|
Użytkownik usunięty
|
|
|
|
przeprowdzić symulacje otwarcia i zamknięcia, W ceu sprawdzenia poprawnosci mechanizmu Wyslalem w rozszerzeniu parasolid wiec powinienes bez probemu otworzyc |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 12:45
Pomógł 66 raz(y).
|
Ok, juz sciagnalem... |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 12:54
Pomógł 66 raz(y).
|
Bez symulacji buja sie http://www.pswug.info/image/forum/forum_760_14_410_2613.zip |
|
|
|
|
Użytkownik usunięty
|
|
|
|
Wysłałem z załączniku zdjęcia w realu tak jak to powinno wyglądać . Mam to docelowo zastosować do innego samochodu z wymiarami tak jak wysłałem w parasolidzie http://www.sendspace.pl/file/8e8b6c08866f3a91254003f |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 13:11
Pomógł 66 raz(y).
|
Ale chodzi dalej o wysyp do tylu a nie na bok, tak? Pozdr. tomek |
|
|
|
|
Użytkownik usunięty
|
|
|
|
tak ale głównie chodzi o ten mechanizm który oznaczyłem na kolorem zielonym |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 13:55
Pomógł 66 raz(y).
|
Czesc, przy zamykaniu masz kolizje z hakiem... Tak na szybko. Zalacznik rozpakuj w innym Folderze i pozamykaj oryginaly.  Kurde, musze gdzies indziej zgrac pliki... http://www.pswug.info/image/forum/forum_760_14_410_2615.zip slepe to jak kura... |
|
|
|
|
Użytkownik usunięty
|
|
|
|
Dziękuje zwłąszcza za to wiązanie z powierzchnią, |
|
|
|
|
Użytkownik usunięty
|
|
|
|
Myśle za jak utnę deikatnie tego haka to pozniej nie docisnie od burty i nic z tego nie będzie |
|
|
|
|
Panienka do wszystkiego
2011-05-28, 16:59
Pomógł 66 raz(y).
|

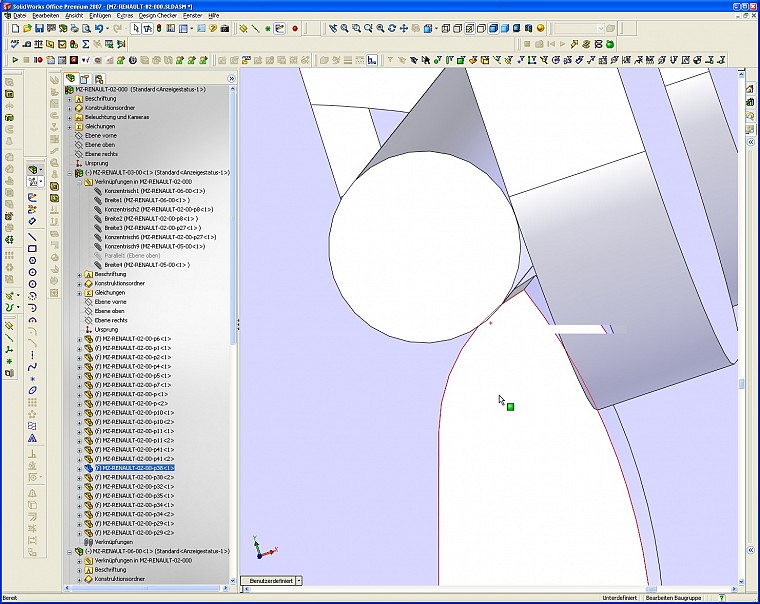

Bedzie, bedzie i docisnie. Tylko nie panikuj - popracuj nad ta geometria haka. Tu musisz pamietac, ze w obszarze duzego ruchu wzglednego tych elementow musisz miec duzo luzu (tak do 5mm, z uwagi na tolerancje wykonania) a w obszarze docisku, gdzie ruch wzgledny jest maly/duzomniejszy, mozesz robic na styk. Jak tego nie uwzglednisz, to przy pierwszym prototypie popracujesz sobie ostro szlifierka... To z tym wiazaniem, to taki maly trick - ta rolka musi sie obtaczac po powierzchni, byc styczna. Model w tym obszarze ma ale 3 powierzchnie. Zostawilem ja wlaczona, abys wiedzial do czego to jest przyczepione. Teraz mozesz ja schowac/wygasic widok. Pozdr. tomek |
|
|
|
|
Użytkownik usunięty
|
|
|
|
dziękuje Jeśli chodzi o luzy to wiem że w akurat tego typu konstrukcji nie mogą być zbyt małe |
|
|
|
|
Panienka do wszystkiego
2011-05-30, 18:21
Pomógł 66 raz(y).
|

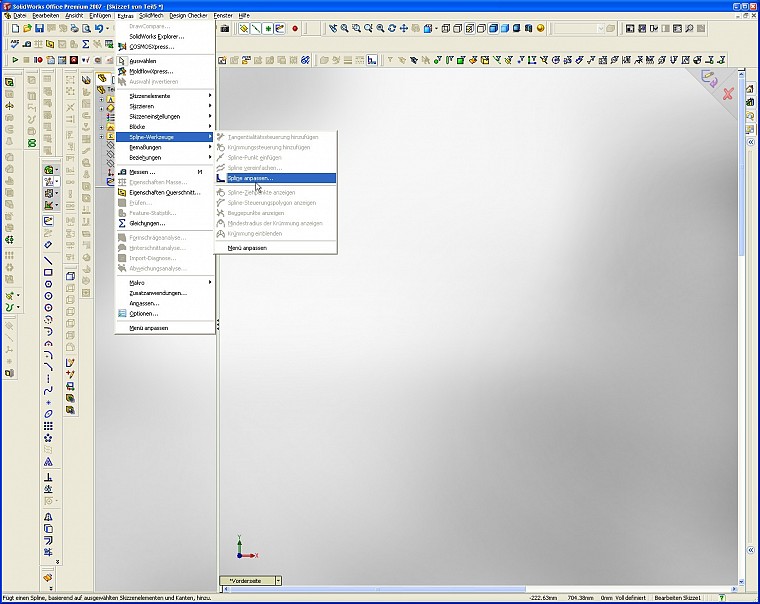

Tu sa narzadki do splinu: Pozdr. tomek |
|
|
|
