	Może ktoś z kolegów pomoże, problem wydaje się być banalny ale w praktyce wcale taki łatwy do wykonania nie jest link do forum http://www.cnc.info.pl/topics43/prosba-o-pomoc-w-wykonaniu-skomplikowanego-zebra-vt46105.htm


Paweł Kęska

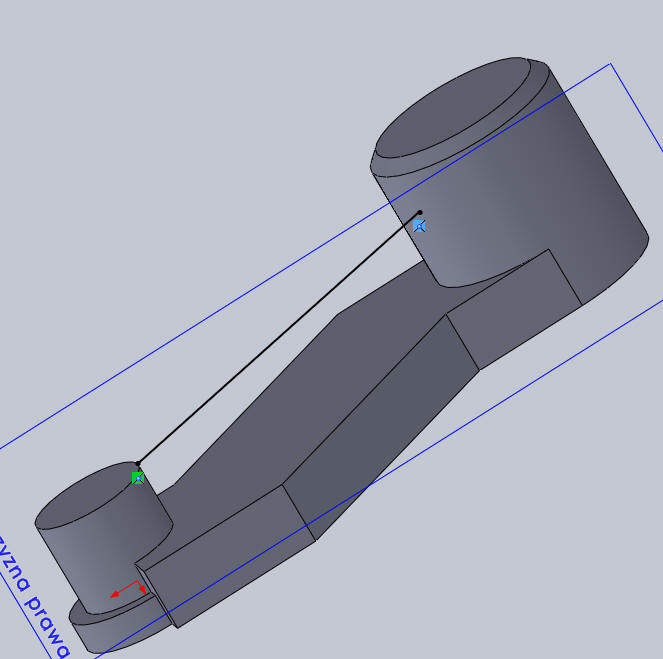

CSWP, CSWE, CSWI * solid-blog.pl * 2013-05-01, 13:43 Pomógł 406 raz(y).	Temat nie jest skomplikowany, nie mniej program i tak dziwnie się zachowuje. Otórz wykonałem to żebro za pomocą operacji Żebra, które zmodyfikowałem powierzchnią. Jednak w takiej sytuacji program i tak kreskuje cały obszar mimo zaznaczenia opcji wykluczania żeber w rysunku. Dopiero po delikatnym odsunięciu powierzchni żebra (0,1mm) powstaje krawędź w miejscu styku walca i wzmocnienia i rysunek wygląda ok. Reasumując, skoro i tak bezpośrednio nie można wykluczyć kreskowania żeber to można to zrobić dowolnym innym narzędziem, np wyciągnięciem ciekościnnym z obcięciem (by uzyskać pochylenie). Pliki SW 2010 http://www.pswug.info/image/forum/forum_760_3_1064_5375.zip


Użytkownik usunięty
	Paweł, mógłyś napisać jak dodałeś dwa wiązania wspólne? z czym punkty są połączone?
