SolidWorks >> Modelowanie części >> Fazowanie rur

Autor	Wypowiedź
Łukasz T

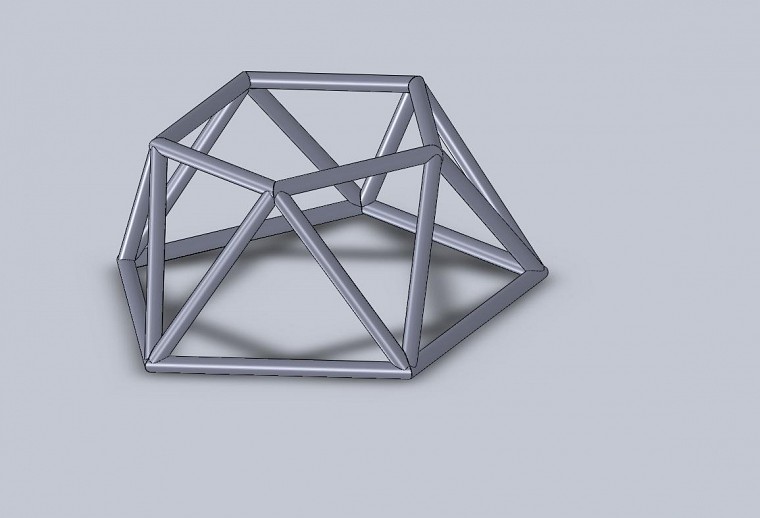

Łukasz 2013-05-20, 09:56 Pomógł 0 raz(y).	Witam. Mam prośbę jak wykonać fazowanie rur w owym załączony modelu. Model został stworzony jako konstrukcja spawana z szkiców 3D. Proszę o pomoc.


Paweł Kęska

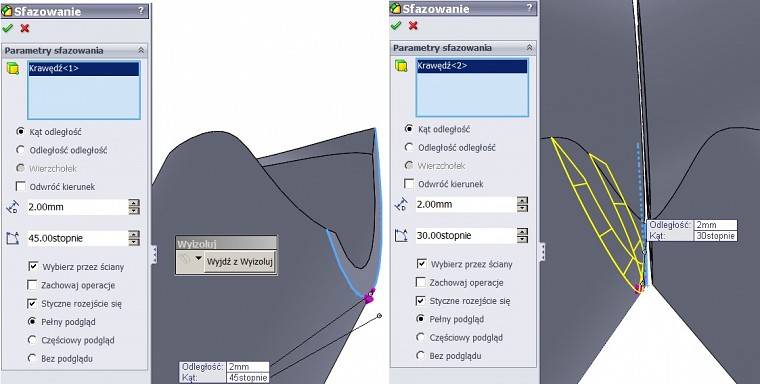

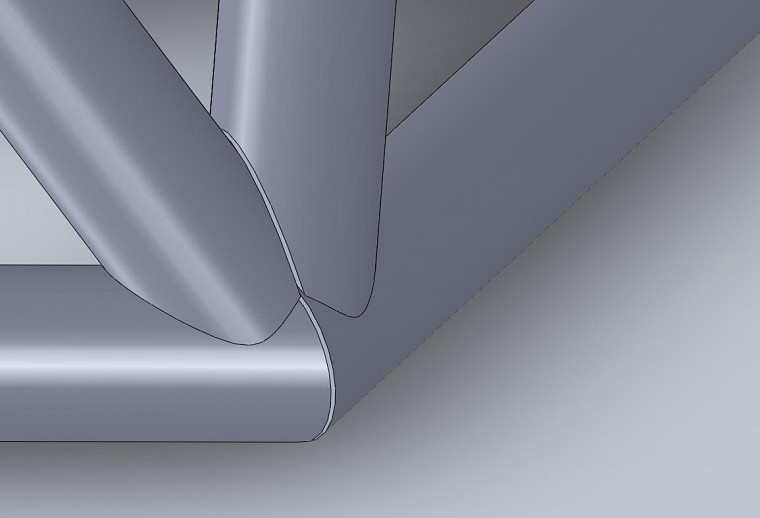

CSWP, CSWE, CSWI * solid-blog.pl * 2013-05-20, 11:27 Pomógł 406 raz(y).	Ale w którym miejscu ma być ta faza? Domyślam się, że pod spoinę, ale od miejsca zależy sposób, bo nie zawsze operacja Sfazowanie daje radę, czasem trzeba ciąć powierzchniami.
