SolidWorks >> Modelowanie części >> model - fawir
Odpowiedz
Autor Wypowiedź
2013-06-04, 12:17
Pomógł 0 raz(y).
 witam, ma ktoś pomysł jak to w miarę dokładnie zamodelować?



czekam na propozycje..

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-04, 13:16
Pomógł 406 raz(y).
 Model modelem, jako blachę (rozwijalną) nie da się tego wykonać, w postaci blachy można zrobić tylko 1 "zwój" ale płaski.
Jeżeli chodzi o sam model to mogę coś zaproponować.

2013-06-04, 13:19
Pomógł 1 raz(y).
 ja bym to powierzchniami robił - rozumiem ze ma to sensownie wygladać a nie rozwijać się jak blacha..



http://www.pswug.info/image/forum/forum_760_3_1100_5480.sldprt

2013-06-04, 13:32
Pomógł 0 raz(y).
 dzieki za szybka reakcje, zalezy mi żeby model był jak najbardziej wiernym odwzorowaniem, model bedzie słuzył do obliczeń m.in. wytrzymałościowych, dlatego żeby błąd był jak najmniejszy, dokładność odwzorowania musi być sensowna..



ale dzięki za pomysły.. :)

2013-06-10, 18:50
Pomógł 0 raz(y).
     Milkiewicz Maciek
    ja bym to powierzchniami robił - rozumiem ze ma to sensownie wygladać a nie rozwijać się jak
    blacha..



    http://www.pswug.info/image/for
    um/forum_760_3_1100_5480.sldprt

witam, nie mogę otworzyć powyższego załącznika, SW2012 wyświetla komunikat o błędzie, a SW2011 komunikat o wyższej wersji pliku, proszę pilnie o pomoc lub kontakt na priv.

Dyletant
2013-12-08, 21:09
Pomógł 0 raz(y).

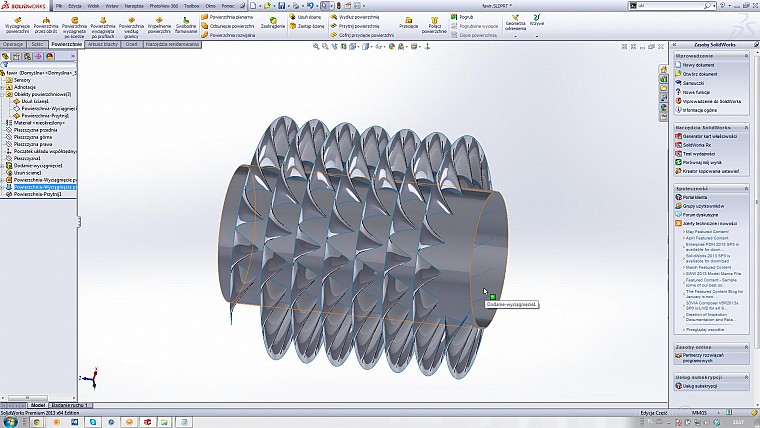

 A może coś takiego

Engineer of old school
2013-12-09, 11:45
Pomógł 20 raz(y).

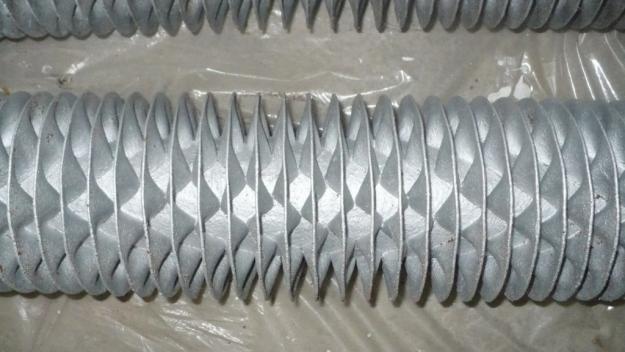

 Grzejniki Fawira wykonuje się nawijajac bednarkę na rurę. Tak więc długość linii na obwodzie musi być równa długości linii na rurze.Jest to sinusoida.Wielkość Rzeczywistego odkształcenia można ustalić na podstawie pomiarów(zalezna od szerokości bednarki), można spróbować zamodelować w Symulation

2013-12-09, 14:32
Pomógł 0 raz(y).
 zarówno jeden jak i drugi plik wygląda sensownie i jest tym o co mi chodziło..

można załączyć plik?, ten pierwszy nie mogę otworzyć, nowsza wersja..
