SolidWorks >> Modelowanie części >> środek korpusu zaworu przelotowego
Odpowiedz
Autor Wypowiedź
2013-06-18, 20:02
Pomógł 0 raz(y).
 Witam

Nie mogę poradzić sobie z jedną sprawą, mianowicie: nie wiem, jak podejść do narysowania środka tego korpusu. Chodzi mi dokładniej o te ścianki wewnątrz. Próbowałem obrotów, wyciągnięć....nie ma efektu. Byłbym wdzięczny za podpowiedź.





Pozdrawiam

Łukasz M.

.
2013-06-19, 08:15
Pomógł 52 raz(y).
 Daj nam szansę na pomoc, podeślij jakikolwiek rysunek tego zaworu. :)

2013-06-19, 09:19
Pomógł 0 raz(y).

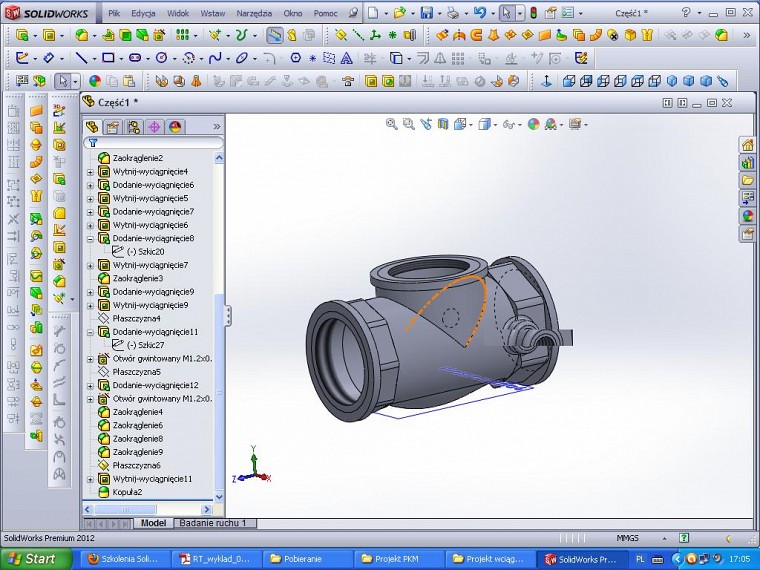

 Aj, dodałem zdjęcia, ale nie wkleiłem od nich linku :)












.
2013-06-19, 11:01
Pomógł 52 raz(y).

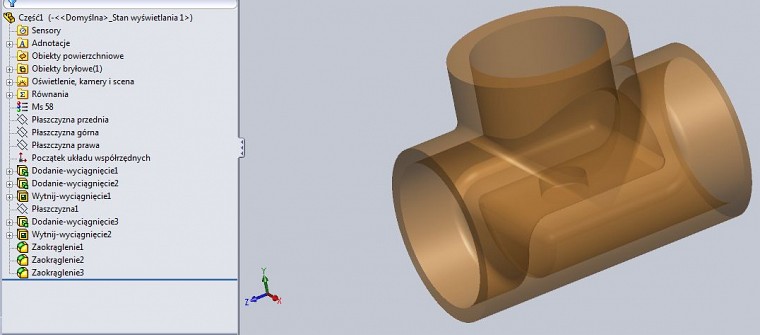

 Zrobiłem "na kolanie" taki zawór:

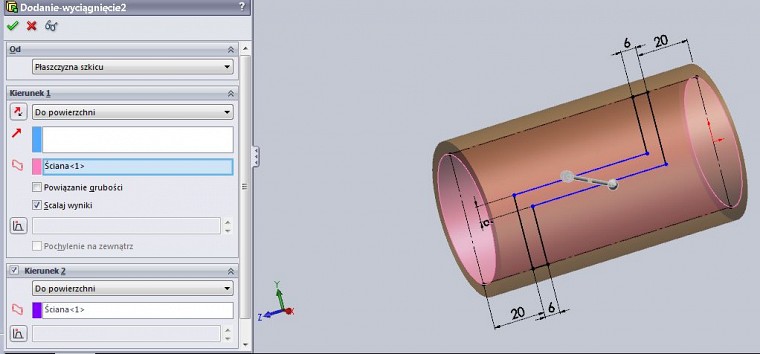

Należy zrobić wyciągnięcie szkicu do powirzchni wewnętrznej "rurki" w obie strony.


Pozdrawiam

2013-06-20, 17:13
Pomógł 0 raz(y).

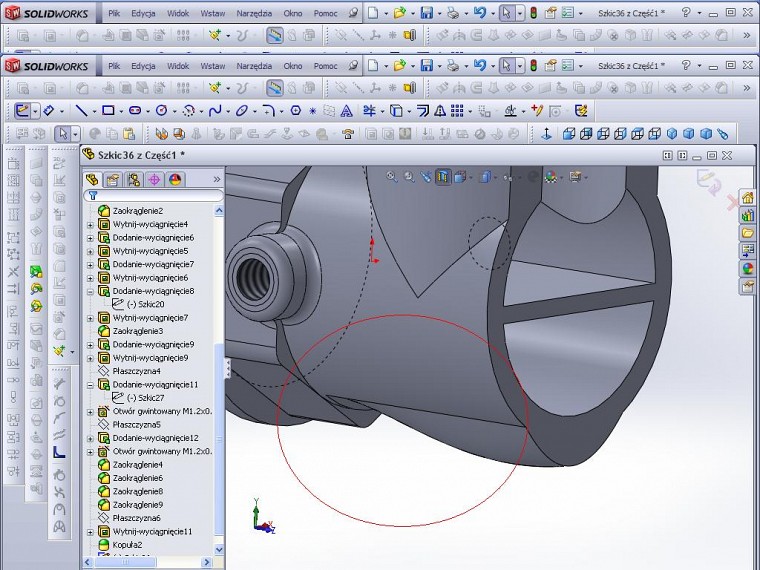

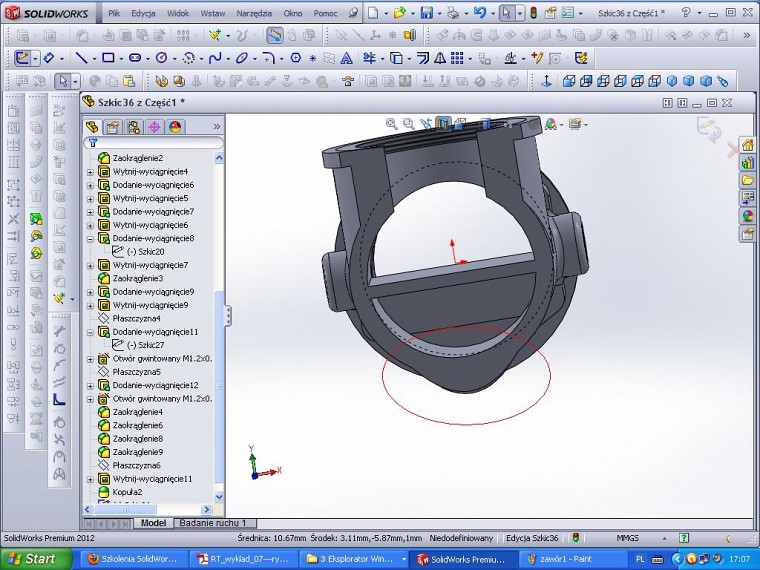

 Dzięki wielkie, faktycznie to było proste. Najlepsze rozwiązania są najprostsze :) Mam już ostatnią zagawostkę, chodzi mi o dolny "brzuszek" tego zaworu. Myślę i kombinuję, ale pewnie jest prostsze rozwiązanie...

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-20, 17:58
Pomógł 405 raz(y).
 Brzuch to można zrobić wypełnieniem powierzchni albo wyciągnięciem po profilach (przed wycięciem otworów) - możliwości jest wiele.


A tak na marginesie - to okno SolidWorks to chyba nie wygląda tak na codzień? Te wszystkie paski zajmują z 1/3 miejsca roboczego - polecam przyjrzeć się menedżerowi poleceń CommandManager :)

2013-06-25, 11:09
Pomógł 0 raz(y).
 Dzięki, dzięki :) już teraz wszystko jasne i przejrzyste :)
