SolidWorks >> Modelowanie części >> wyciągnięcie po profilach
Odpowiedz
Autor Wypowiedź
Użytkownik usunięty
Krzysztof Kowalski
chciałem wykonać wyciągnięcie po profilach -dwa owale oddalone od siepie o pewną odległość.

Pierwszy szkic wykonany splajnem drugi został wykonany jako element odsunięty, narysowałem cztery profile, przy próbie skorzystania z tej operacji górny szki który został wykonany jako odsunięcie w oknie jest zaznaczony jako szkic, natomiast dolny, wykonany splajnem zaznacza jako przez to nie mogę wykonać wyciągnięcia po profilach.

Szkic wykonany splajnem został wykonany jako lustrane odbicie

Elite Application Engineer CAE/CAD/IT
2013-12-11, 14:06
Pomógł 13 raz(y).
 Krzysztofie plik jest potrzebny :)

Użytkownik usunięty
Krzysztof Kowalski
http://www.pswug.info/image/forum/forum_760_3_1311_6044.sldprt

Elite Application Engineer CAE/CAD/IT
2013-12-11, 14:19
Pomógł 13 raz(y).
 Proszę serdecznie :)
http://www.pswug.info/image/forum/forum_760_3_1311_6045.sldprt

Użytkownik usunięty
Krzysztof Kowalski
Mógłbyś napisać gdzie był problem?

Elite Application Engineer CAE/CAD/IT
2013-12-11, 14:34
Pomógł 13 raz(y).
 Użyłem po prostu do wskazywania drugiego szkicu funkcji "Menadżer wyboru SelecionManager" podczas wybierania 2 profilu prawy przycisk na szkicu wybieramy "Menadżer wyboru SelecionManager" wskazujemy 4 części szkicu i zatweirdzamy :)

Anderk
2013-12-13, 12:08
Pomógł 0 raz(y).
 Witam

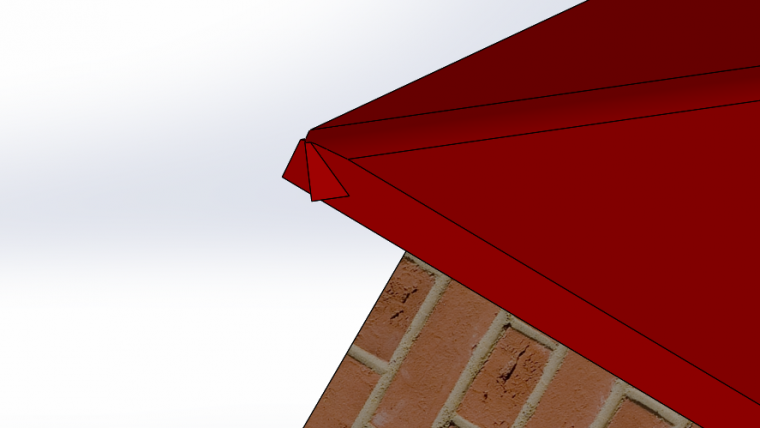

Jak pozbyć się tych narożników by to było ładnie wkomponowane w całość?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-12-13, 13:50
Pomógł 405 raz(y).
 Klikając na ścianie opcja Usuń > Usuń i załataj (zaznaczamy wszystkie ściany tworzące wystające fragmenty)
