SolidWorks >> Modelowanie części >> Gwint 1/4"
Odpowiedz
Autor Wypowiedź
SW 2011 SP5.0
2014-01-22, 14:59
Pomógł 6 raz(y).
 Chciałbym wykonać gwint 1/4". Prosty otwór gwintowany. Korzystam z kreatora otworu. W którym miejscu znajdę otwór giwntowany 1/4" ?

SOLIDWORKS 2018
2014-01-22, 15:12
Pomógł 43 raz(y).
 Zerknij tu:

SW 2011 SP5.0
2014-01-22, 15:50
Pomógł 6 raz(y).
 Jest to gwint rurowy. Interesuje mnie zwykły, najzwyklejszy 1/4 cala.

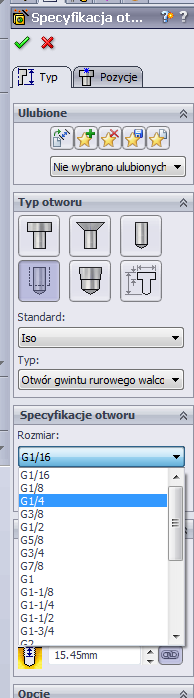

Gwint rurowy 1/4" ma średnicę ~13mm

Panienka do wszystkiego
2014-01-22, 16:43
Pomógł 66 raz(y).
 Witam,

przy wyborze gwintu zmien norme na ANSI - tam wybierz skok gwintu...

Pozdr. tomek

SW 2011 SP5.0
2014-01-23, 07:47
Pomógł 6 raz(y).
 ANSI INCH - gwint amerykański

1/4 - 20 --> gwint calowy UNC

1/4 - 28 --> gwint calowy UNF drobnozwojny

Czyli w zasadzie 1/4 - 20 odpowiada zwykłemu 1/4, ale po co ten skok. To tak jak dla otworu M10 nie podaję M10x1,5 tylko samo M10.

Nie wiem jak u Was, ale u mnie po zwymiarowaniu otowru 1/4-20 na rysunku pojawia się wartość w mm - 6,4.

Nadal pytanie otwarte, czy SW umożliwia tworzenie gwintu 1/4 cala?

Panienka do wszystkiego
2014-01-23, 09:11
Pomógł 66 raz(y).
 Czesc,

to moze napisz najpierw, co rozumiesz pod:

Interesuje mnie zwykły, najzwyklejszy 1/4 cala.

Pozdr. tomek

SW 2011 SP5.0
2014-01-23, 12:31
Pomógł 6 raz(y).
 Pod pojęciem gwint 1/4 cala rozumiem otwór gwintowany w rozmiarze 1/4 cala. Identycznie jak pod pojęciem M10 rozumiem otwór gwintowany M10 w standardowym skoku. Chciałbym mieć otwór który w modelu będzie pokazywał jaka jest jego średnica a na przekroku pokaże zarys gwintu gdzie odczytam minimalne wymiary do pozostałych części konstrukcji. Po zwymiarowaniu pokaże na rysunku 1/4 BSW lub UNC w zależności od zastosowanego typu.

To nie jest jakieś skomplikowane, dlatego w głowie mi się nie meiści dlaczego nie ma tego typu otworów w standardzie. Być może coś pominąłęm, może mam złe biblioteki, nie wiem.

Panienka do wszystkiego
2014-01-23, 14:45
Pomógł 66 raz(y).
 Ach u amis nie ma czeegos takiego jak u "normalnych" metrykow - oni rozumieja tylko:

R 1/4
G 1/4

albo

1/4 20 lub 28

Pozdr. tomek

SW 2011 SP5.0
2014-01-23, 14:51
Pomógł 6 raz(y).
 Być może w USA tak jest. Akurat przerabiam dokumentacje brytyjską. Jest to stara maszyna, dokumentacja na kalkach. Lata osiemdziesiąte. Oznaczenia gwintów to m.in 1/4 BSW i podobnie dla pozostałych. Stąd te moje pytania.

Ja sobie z tym poradzę. Po prostu ręcznie wpisze oznaczenie i tyle. Denerwuje mnie tylko, że program za 30tys. zł nie ma takiej funkcji.

Panienka do wszystkiego
2014-01-23, 18:26
Pomógł 66 raz(y).
 A tam, denerwuje...

co do 1/4 BSW

http://www.gewinde-normen.de/whitworth-regelgewinde.html

to jest to gwint 1/4"" 20...

I nie marudzic!

Pozdr. tomek

SW 2011 SP5.0
2014-01-23, 19:07
Pomógł 6 raz(y).
 Że to jest ten sam gwint to już pisałem przecież wcześniej. Takie informacje są ogólnie dostępne i nic w tym nowego. Oczywiście można udawać, że problemu nie ma. Zawsze ręcznie można wpisywać na rysunku.

Aby nie było niejsaności - amerykański od brytyjskiego różni ponadto kąt zarysu, który wynosi odpowiednio 60 oraz 55 stopni. Proszę nie mylić pojęć.

2014-04-08, 09:22
Pomógł 1 raz(y).
 Sprawa w sumie wydaje sie prosta, kiedy wymiarujesz otwór gwintowany na dokumentacji płaskiej, zamiast "Inteligentny wymiar" stosuj " Objasnienie otworu/szczeliny" z zakładki ADNOTACJA. Pokaże wymiar w calach, nie musisz ręcznie nic robić,



Pozdrawiam/ regards
