W jaki sposób utworzyć płaszczyznę pochyloną w dwóch kierunkach / płaszczyznach/?

pochyliłem względem jednej krawędzi, zależy mi jeszcze na pochyleniu /obrót/ względem drugiej krawędzi /osi/



http://www.iv.pl/images/26184167894776626995.jpg

--
2014-03-08, 18:27
Pomógł 6 raz(y).
 Witam.

O coś takiego chodzi ?



Jeśłi tak to podaj maila wyślę Ci Parta do podglądnięcia operacji.




CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-03-08, 19:01
Pomógł 405 raz(y).
 Wstaw sobie trzy punkty szkicu 3D na krawędziach i na nich rozciągnij powierzchnie.

--
2014-03-08, 19:27
Pomógł 6 raz(y).

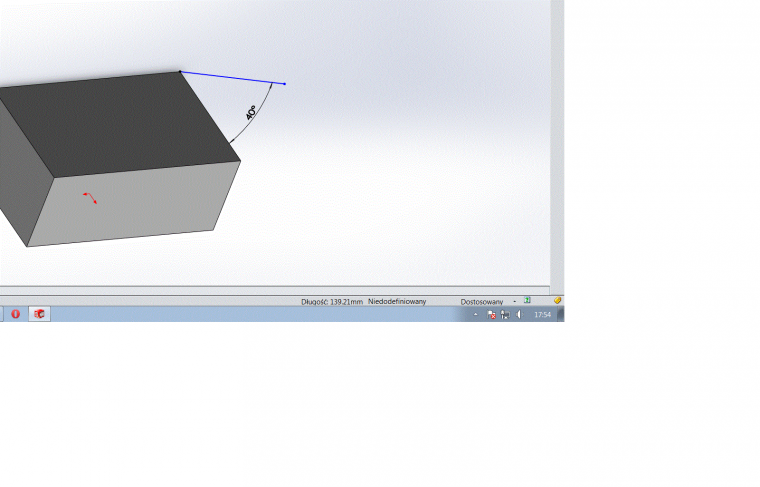

 Można tak jak pisze Paweł lub wstawić szkic 3d w nim linia pod pod kątem pochylona w odpowiednim układzie współżędnych, masz jeden kąt. Następny etap to płaszczyzna jako jedno odniesienie owa linia w szkicu 3D

i drugie odniesienie to płaszczyzna sześcianu oczywiście z opcją pod kątem wszystko łatwo edytowalne w razie zmian.

SOLIDWORKS 2018
2014-03-10, 14:14
Pomógł 43 raz(y).
     Kęska Paweł
    Wstaw sobie trzy punkty szkicu 3D na krawędziach i na nich rozciągnij powierzchnie.

Ale jak to teraz zwymiarować, żeby kąty odpowiednie dostać?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-03-10, 14:38
Pomógł 405 raz(y).
     Bartosiński Piotr
      Kęska Paweł
      Wstaw sobie trzy punkty szkicu 3D na krawędziach i na nich rozciągnij powierzchnie.

    Ale jak to teraz zwymiarować, żeby kąty odpowiednie dostać?

A to połącz sobie te punkty liniami szkicu 3D.

SOLIDWORKS 2018
2014-03-10, 14:46
Pomógł 43 raz(y).
 A na to juz wpadłem. Tylko jest problem z wstawieniem wymiarów kątowych. Nie chwyta. Chyba ominąłem jakiś wykład z "kresek".

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-03-10, 15:04
Pomógł 405 raz(y).
 Hmm

SOLIDWORKS 2018
2014-03-10, 15:23
Pomógł 43 raz(y).
 Działa. ;)

--
2014-03-10, 18:00
Pomógł 6 raz(y).

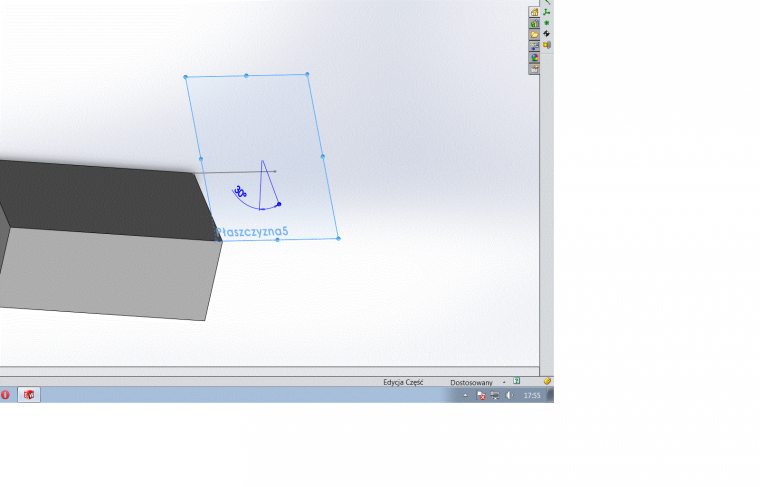

 No jak to zwymiarować, jeden wymiar masz w nachyleniu szkicu 3D (40*) drugi to nachylenie do płaszczyny odniesienia (30*) .

W czym problem?

SOLIDWORKS 2018
2014-03-11, 07:41
Pomógł 43 raz(y).
     G Piotr
    No jak to zwymiarować, jeden wymiar masz w nachyleniu szkicu 3D (40*) drugi to nachylenie do
    płaszczyny odniesienia (30*) .

    W czym problem?


W niczym. Piotrze G, w niczym.
