2014-03-14, 20:50
Pomógł 0 raz(y).
 Witam,

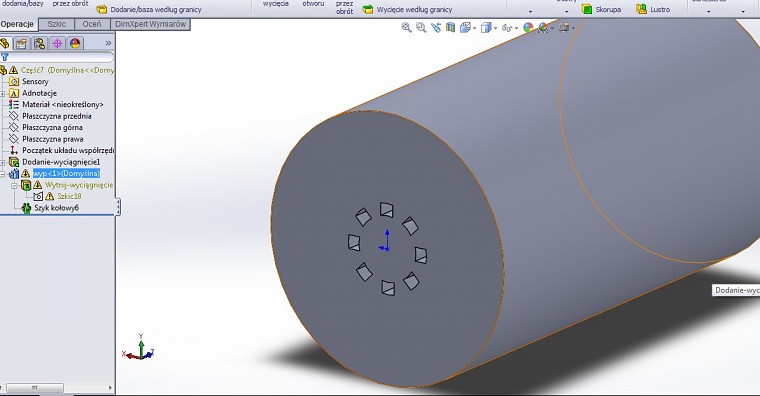

Chciałem utworzyć wielowypust jako operację z biblioteki mniej więcej jak na tym filmiku(https://www.youtube.com/watch?v=oL4cfjeI1No). Lecz wyskakuje mi, albo jakis błąd, albo:

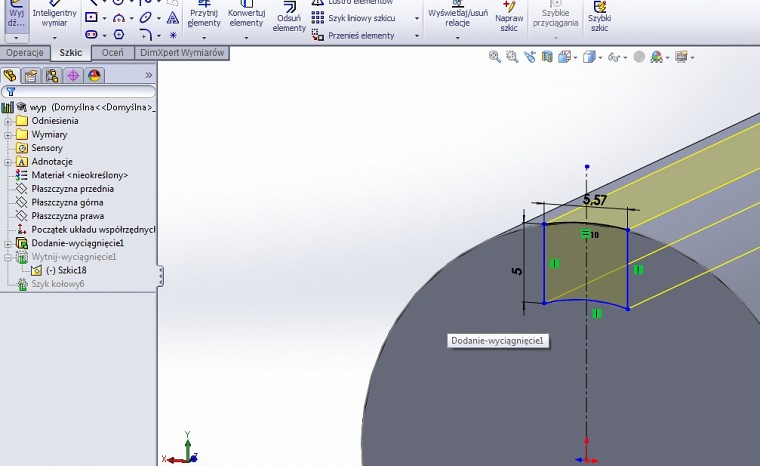

Prawdopodobnie nie zwymiarowałem operacji wyciągnięcia wycięcia względem bazy lub coś nie tak z relacjami. Jak mam zwymiarować tą operację, żeby to mi działało?



Poniżej do ściągnięcia plik tej biblioteki.

http://www.sendspace.pl/file/c77dd87c5f6c232c77d5545

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2014-03-16, 11:42
Pomógł 2 raz(y).
 Poprawiony plik

http://www.sendspace.pl/file/048c1171e1fdc03a10c5f73

Ściągnij i porównaj sobie odniesienia :)

Pozdrawiam

2014-03-16, 14:08
Pomógł 0 raz(y).
 Coś nie tak, nie mogę otworzyć tego pliku("Nie można otworzyć...nowsza wersja"). Którą masz wersję? Ja 2013 SP03.



Albo jakbyś mógł, zrób screeny. Byłbym bardzo wdzięczny ;)

nie ma rzeczy niemożliwych, są tylko ludzie nie umiejący tego zrobić
2014-03-16, 15:20
Pomógł 2 raz(y).

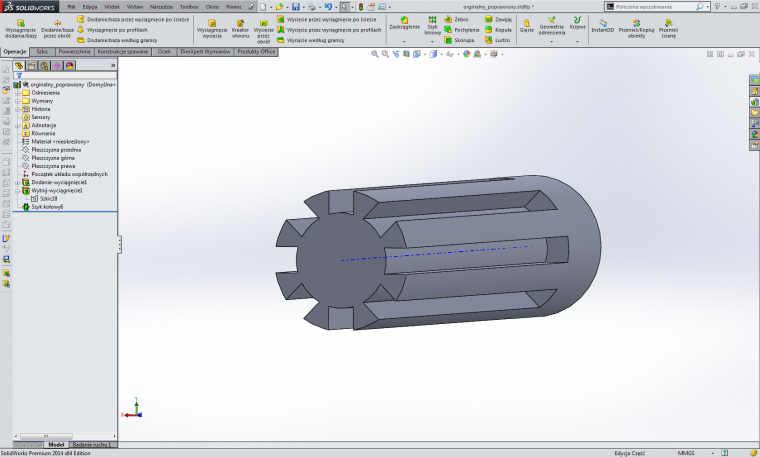

 Mam wersje 2014 dlatego u Ciebie pewnie nie może otworzyć, poniżej masz screeny.

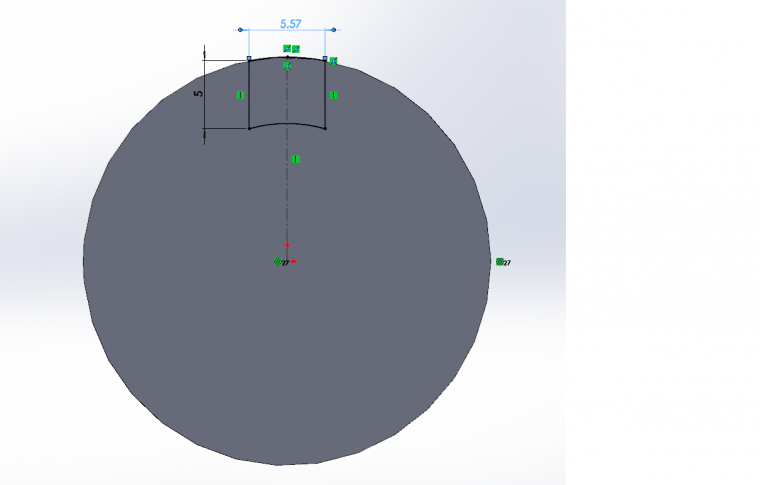

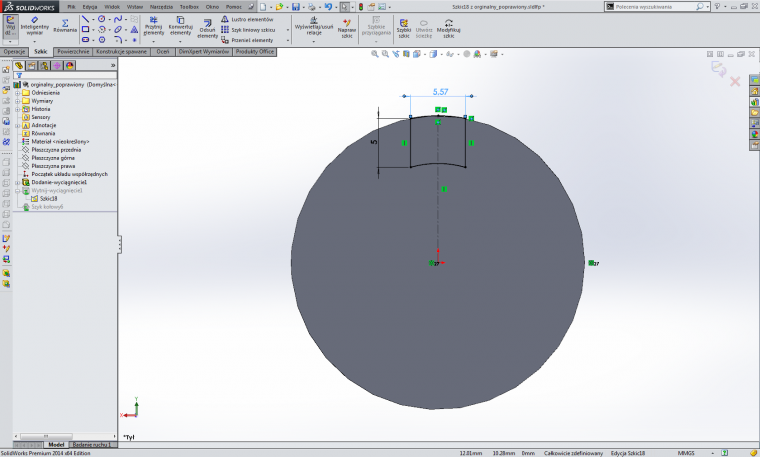

Pierwszy z odniesieniami w rysunku wycięcia wyciągnięcia






Na drugim os obrotu wedlug której zrobiłem szyk


Pzdr

2014-03-18, 22:49
Pomógł 0 raz(y).

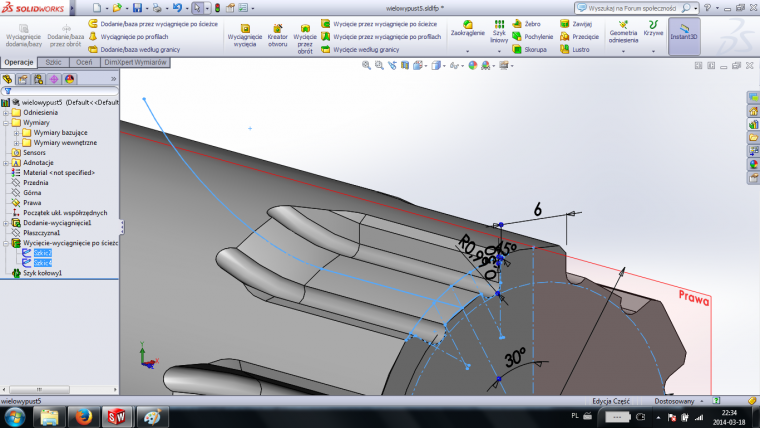

 Dobra, z tymi relacjami sobie już poradziłem, dziękuję za pomoc. Teraz inny problem. Zrobiłem wielowypusty poprzez operacje wycięcia przez wyciągnięcie po ścieżce i szyku kołowego. Ścieżką jest szkic na płaszczyźnie pochylonej o 30 stopni do płaszczyzny prawej. Coś takiego jak na rysunku poniżej.





No dobra, dodałem do bibliotek, wymodelowałem na szybko jakiś pręt, wstawiłem operacje z biblioteki, jako tą płaszczyznę pod kątem 30 stopni zdefiniowałem płaszczyznę prawą. I wyszło cos takiego:





Co zrobić, żeby przy wstawianiu operacji z biblioteki te wielowypusty wyszły mi poprawnie?

Nie wiem, czy wszystko jasno przekazałem. Załączam plik .sldfp:

http://www.sendspace.pl/file/6c1abf7124004d7470a5954

2014-03-20, 00:27
Pomógł 0 raz(y).
 Rozwiązałem już sam, nieważne już.

Użytkownik usunięty
Krzysztof Kowalski

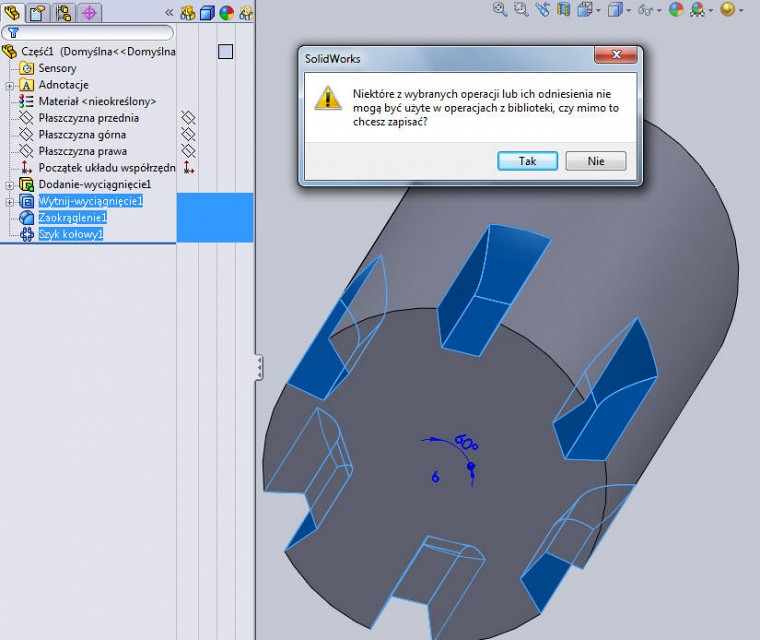

O co chodiz z tymi odniesieniami, szkic całkowicie zdefiniowany, zrobione wycięcie a potem szyk kołowy, co tu jest nie tak że nie chce dodać do biblioteki?
