SolidWorks >> Modelowanie części >> Pochylenia ścian
Odpowiedz
Autor Wypowiedź
2014-05-13, 12:53
Pomógł 0 raz(y).
 Jak wykonać na takiej powierzchni ?

http://zapodaj.net/605e947a13ceb.bmp.html

http://zapodaj.net/3e27764e29b4c.bmp.html

http://zapodaj.net/6aa3a01f89a46.bmp.html

tak aby powierzchnia była pochylona pod kątem 1 stopnia (kolor zielony) ? Geometria jest importowana więc odpada edycja operacji w drzewie

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-05-13, 13:28
Pomógł 406 raz(y).
 Tutaj są tzw. strome ściany, czyli takie, których pochylenie jest zmienne.

Więc poprawnie należy powiedzieć, że minimalne pochylenie ma wynosić 1 stopień.



W takim przykładzie nie ma łatwego rozwiazania. Po prostu trzeba odciąć fragment z ujemnych pochyleniem i odbudować od nowa. Czy powierzchniami czy bryłowo to ciężko powiedzieć nie widząc modelu.

Albo zmień miejsce podziału..ale pewnie tak się nie da ponieważ góra łączy się z dołem.

SOLIDWORKS 2018
2014-05-13, 13:51
Pomógł 43 raz(y).

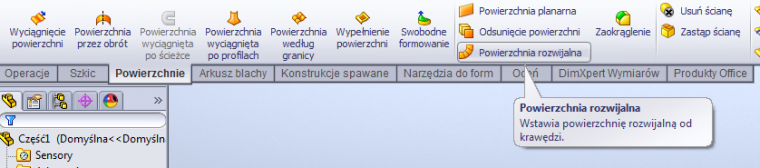

 Uciąć tak jak Paweł pisze a potem dorobić powierzchnią rozwijalną albo wydłuż.

2014-05-13, 13:51
Pomógł 0 raz(y).
 Dzięki za odpowiedź. Tak właśnie myślałem, że trzeba będzie to w ten sposób postąpić. Chciałem się tylko upewnić czy istnieje łatwiejszy sposób.

Pozdrawiam

2014-05-14, 13:04
Pomógł 0 raz(y).
 Okazało się, że źle wybrałem płaszczyznę otwierania. Problem rozwiązał się sam co oszczędziło mi trochę nerwów. Mimo wszystko dzięki za odpowiedzi.

Pozdrawiam

http://zapodaj.net/729f3d4a11fde.bmp.html
