SolidWorks >> Modelowanie części >> Projektowanie form
Odpowiedz
Autor Wypowiedź
2014-06-14, 14:23
Pomógł 0 raz(y).
 Witam

Otóż problem polega na tym, że zaprojektowana wypraska (górna obudowa kontrolera xbox) nie chce mi się w pełni odbić w formie. Dziwne rzeczy dzieją się w drzewie operacji obiekty bryłowe bo podział jest większy niż na 3 elementy (oprócz matrycy, stempla i wypraski) są też te brakujące w odbiciu stempla.

Ktoś zna przyczynę ?

Pozdrawiam

http://postimg.org/image/fvabzx2v3/

http://postimg.org/image/894fzkgwh/

http://postimg.org/image/pqnuqlly5/

http://postimg.org/image/5hioy5wvz/

http://postimg.org/image/yptfll9hf/

DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2014-06-14, 15:03
Pomógł 18 raz(y).
 Hej, Najlepiej jakbyć model podesłał.

2014-06-14, 15:13
Pomógł 0 raz(y).
 Problem napewno tkwi w tych obiektach bryłowych, nie wiem jak to scalić lub przy projektowaniu formy uwzględnić jako jedną bryłę.

W załączniku plik do wypraski wersja SW2012,

http://www.sendspace.pl/file/2f0276abc2566c99a651a6c

2014-06-14, 17:38
Pomógł 0 raz(y).
 Niestety obiekty bryłowe nie chcą się połączyć funkcją połącz bo rzekomo operacja zakończyłaby się geometrią o grubości zero. Przebudowa modelu zajmie mi dużo czasu więc jeśli jest jakiś inny sposób to proszę o pomoc.
Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-15, 13:01
Pomógł 405 raz(y).

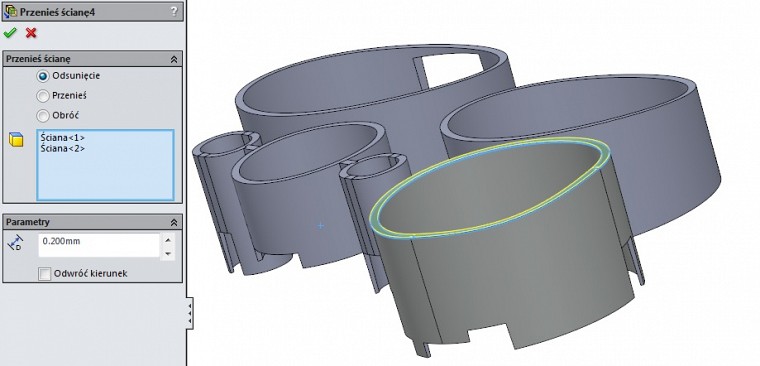

 Za pomocą operacji Przenieś ścianę odsuń ściany wszystkich obiektów oprócz tego głównego o np. 0,2mm - wówczas da się połączyć.

Jak można robić gniazdo niepołączonych obiektów??? Tak się nie da.

2014-06-15, 16:28
Pomógł 0 raz(y).

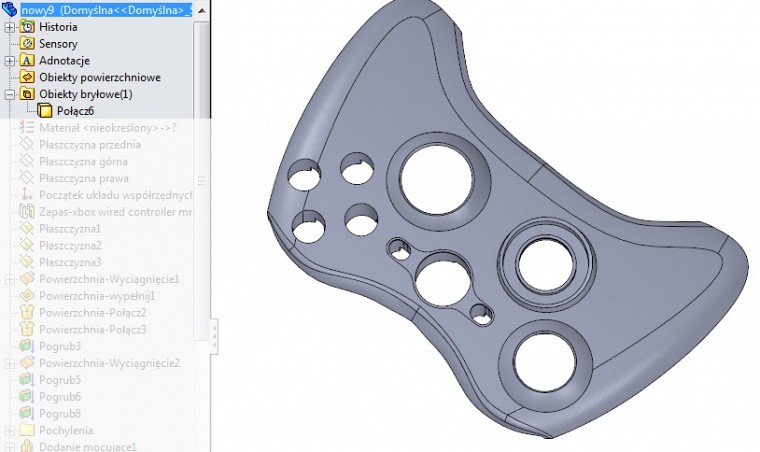

 Dziękuję Panie Pawle. Rzeczywiście zadziałało. Trochę ten model pogmatwany ze względu na import geometrii, mam nadzieję, że to już koniec "przygód"
Pozdrawiam

2014-06-19, 21:00
Pomógł 0 raz(y).
 Witam



Pozwolę sobie podłączyć się pod temat. Chciałbym zrobić formę do bryły, mam już gotową bryłę, pochylenia dodane, linię neutralną jestem w stanie bez problemu zrobić, natomiast problem pojawia się przy powiechni neutralnej. Powierzchnie jestem w stanie utowrzyć bez problemu, ale powierzchnia sprawia wrażenie "zakłóconej", fragmenty powierzchni w wielu miejscach zachodzą na siebie, a w niektórych miejscach, tak jak przy okrągłym fragmencie powierzchnia tworzy się "do wewnątrza". Poniżej obrazek.



Czy ktoś jest w stanie mi pomóc i wskazać w którym miejscu popełniam błąd? Może podczas tworzenia modelu coś źle zrobiłem i dlatego teraz nie wychodzi?

Robiąc samouczka nie miałem takich problemów i tak się zastanawiam czy to nie wynika ze skomplikowanego kształtu bryłu i przebiegu lini neutralnej?



W linku poniżej jest mój plik.



http://www.sendspace.pl/file/393c8df6003a735b0a4f3b2

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-19, 21:09
Pomógł 405 raz(y).
 Proponuję sprawdzić tryb ręczny (taka opcja na dole). A jak się nie uda nic zmienić, to należy zatwierdzić tak jak jest i ręcznie pousuwać fragmenty powierzchni (jako usuń ścianę) i załatać innymi operacjami powierzchniowymi.

2014-06-24, 12:15
Pomógł 0 raz(y).

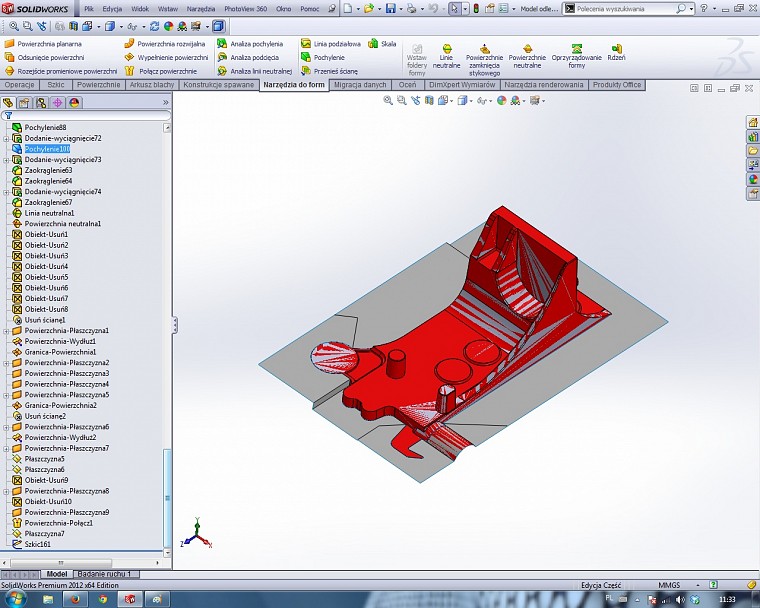

 W trybie ręcznym nie bardzo wiem jak poprawić powierzchnię, przesuwam te kropeczki ale nie wiele się zmienia, więc poprawiłem powierzchnię neutralną za pomocą operacji powierzchniowych. Wydaję mi się, że jest dobrze zrobiona, poniżej screen:

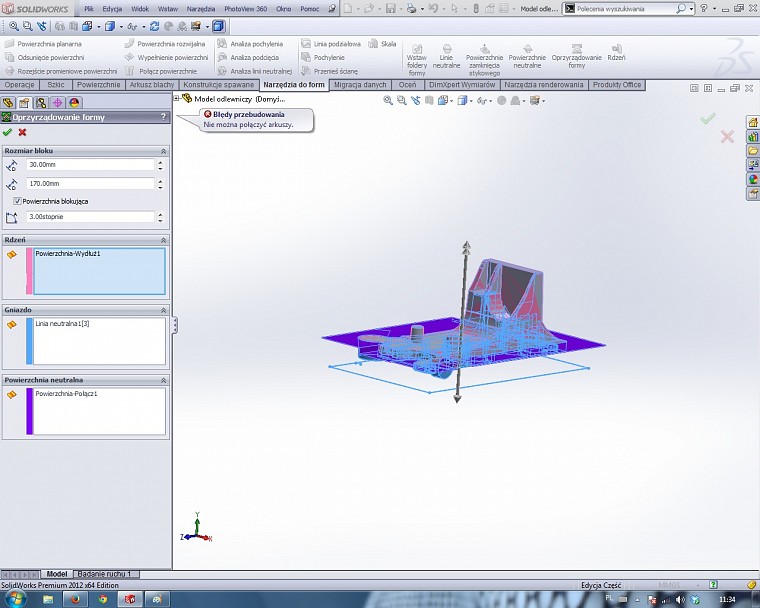

Gdy chce już zrobić formę za pomocą oprzyrządowania formy to wyskakuje mi kumunikat "Nie można połączyć arkuszy". Poniżej screen:







W oprzyrządowaniu formy w zakładce "powierzchnie neutralne" automatycznie wskakują mi 2 powierzchnie będące fragmentem całej powierzchnie neutralnej. Pozostałe powierzchnie dodaję ręcznie. Gdy nie dodam wszystkim powierzchni wchodzących w skład powierzchni neutralnej to pojawia mi się juz jakby zarys formy. Nie da sie go zatwierdzić bo wyskakuje wtedy komunika "Nie można utworzyć powierzchni blokująych". Po dodatniu brakujących fragmentów powierzchni neutralnej zarys znika. Poniżej screec:







Czy ktoś jest w stanie wskazać mi gdzie popełniam błąd lub może do tej pory coś zrobiłem źle, i dlatego nie wychodzi?



Poniżej mój plik, korzystawm z SW2012

https://www.sendspace.com/file/zvv5oz

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-24, 17:15
Pomógł 405 raz(y).

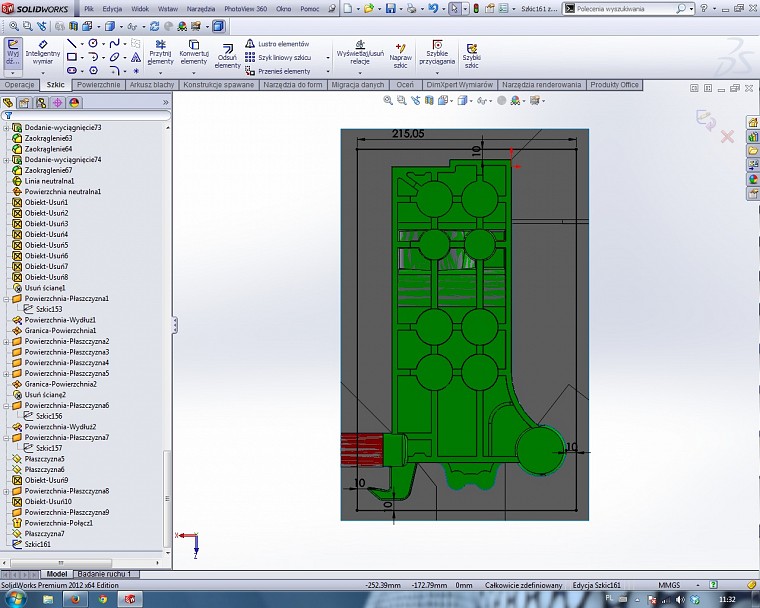

 W dużym skrócie. Powierzchnie neutralne można połączyć i przeciągnąć do folderu obiektów powierzchniowych. Ale problem tkwi w tym, że szkic 174 dzielący gniazdo musi się zmieścić na powierzchni tej zrobionej ręcznie (neutralnej).

Jeżeli jest mniejszy to będzie to działać tylko podczas zaznaczenia opcji powierzchni blokującej, ale w tym przypadku program jej nie wykona automatycznie.

Więc trzeba powierzchnie wydłużyć żeby podział na matryce i stempel był możliwy.

2014-06-25, 11:46
Pomógł 0 raz(y).

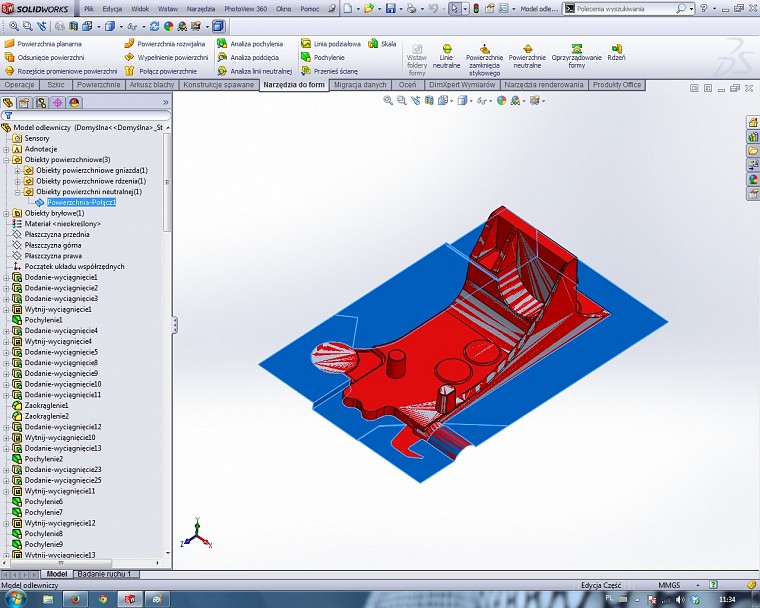

 Wydłużyłem powierzchnie, połączyłem je operacją "Połącz powierzhnie", przesunąłem tą połączoną powierzhnię do folderu "Obiekty powierzchni neutralnej", szkic do "Oprzyrządowana formy" wykonałem w granicach tej połączonej powierzhcni i w dalszym ciągu nie moge utworzyć formy. Po przeciągnięciu do folderu powierzchni połączonej model automatycznie zmienił kolory na takie, jak przy analizie pochylenia. Poniżej screeny:



















Czy mogę prosić jeszcze o jakieś wskazówki jak sobie z tym poradzić?



Poniżej plik z wydłużoną powiechnią:

https://www.sendspace.com/file/e3xxm4

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-25, 12:36
Pomógł 405 raz(y).
 Bez powierzchni blokującej powinno działać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-25, 15:14
Pomógł 405 raz(y).

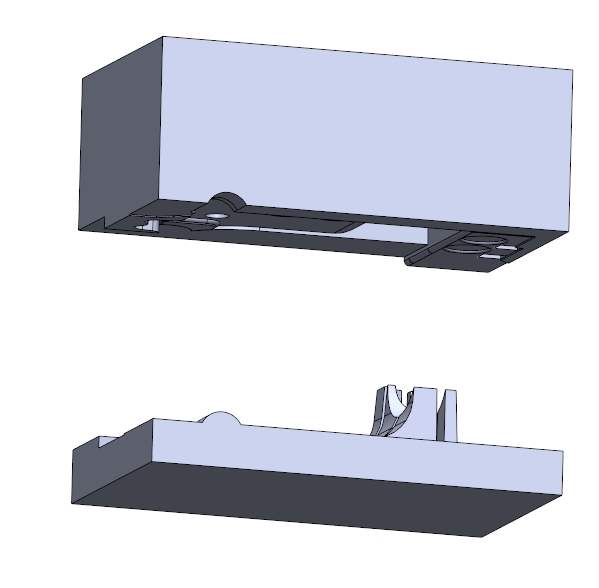

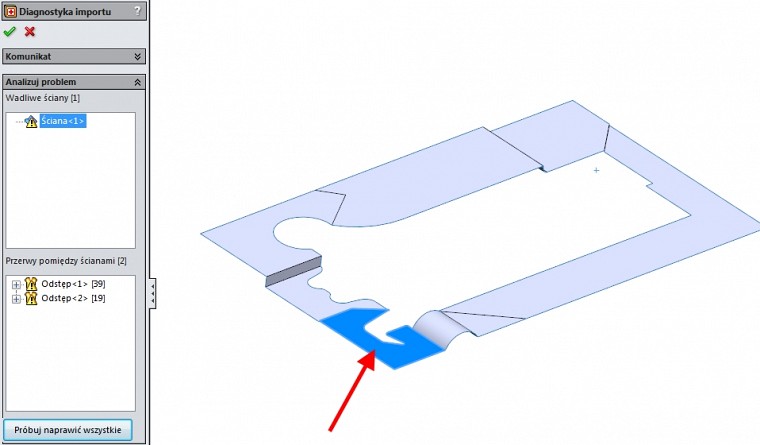

 Problem tkwi w powierzchni neutralnej. Trzeba ten obszar poniżej wykonać ponownie bo inaczej nie da się połączyć powierzchni.



Ostatecznie sugeruję następujące rozwiązanie. Wyciągnij ze szkicu blok odznaczając opcję scalania wyników. Następnie odciśnięciem lub operacją połącz (odejmowanie) wykonaj odwzorowanie odlewu w bloku. Kolejny krok to połączenie powierzchni neutrlanej z zieloną lub czerwoną i podział tym obiekteb bloku.

Efekt taki sam jak wykonany operacją oprzyrządowania formy. Niestety nie mam czasu analizwać dokładnej przyczyny takiego zachowania, moim zdaniem chodzi o mikro przerwy pomiędzy powierzchniami rdzenia i neutralną.

2014-06-27, 12:58
Pomógł 0 raz(y).
 Dziękuje za pomoc, udało mu się przed chwilą zrobić za pomocą operacji połącz z odejmowaniem.



Próbowałem walczyć jeszcze z powierzchnią neutralną, żeby zrobić to za pomocą Oprzyrządowania formy, ale nie udało się. Pojawiają się jakieś problemy z otwartymi powierzchniami, z którymi nie mogę sobie poradzić, jakieś mikro przerwy. Co więcej, za każdymi razem jak robiem od nowa powierzchnię, to przerwy w innych miejscach pojawiały się.



W weekend wrzucę ten problem do działu z powierzchniami.
