SolidWorks >> Modelowanie części >> model wkładki ciągadła do drutów

Autor	Wypowiedź
Piotrek Peter

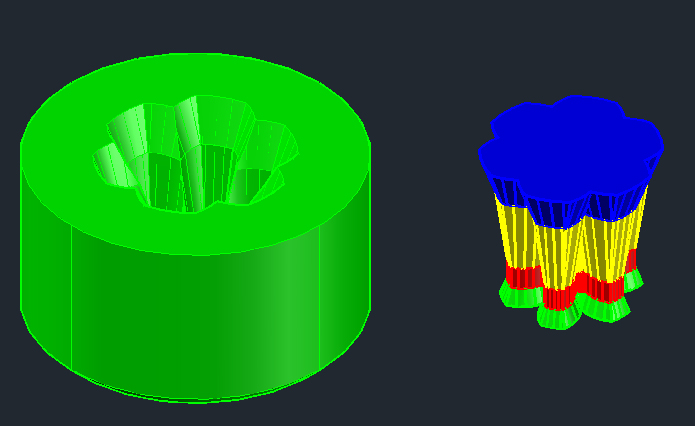

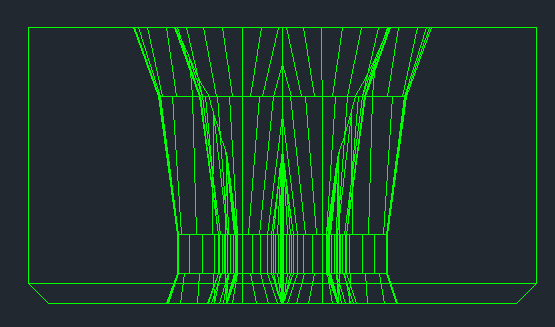

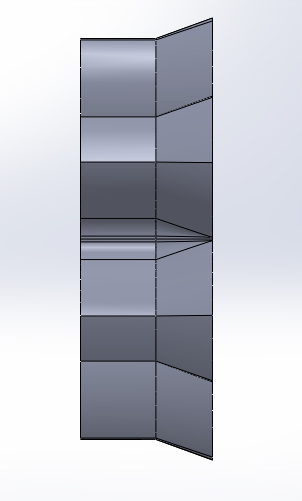

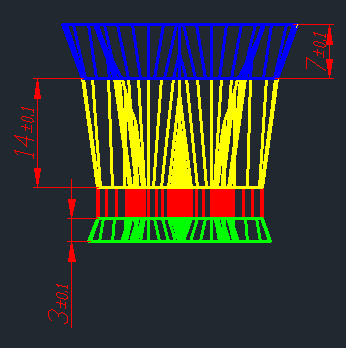

2014-06-27, 11:42 Pomógł 0 raz(y).	Witam wszystkich! Zwracam się do was z następującym problemem. Mam do wykonania na uczelni projekt wkładki ciągadła do drutów w solidzie. Napotkałem na następujący problem: projekt rozpoczyna się od szkicu gotowego elementu który ma potem operacjami wyciągania na odpowiednie wysokości i kąty uformować pewną figurę która po zastosowaniu operacji różnicy (usunięciu wyciągniętego elementu) od walca dać wkładkę. Problem w tym że gdy zrobię pierwszą operację wyciągania szkicu nie mogę od górnej płaszczyzny z której powinienem dalej wyciągać figure zastosować dalej operacji wyciągania. Szkic od którego się startuje ma wymiary takie jak najmniejsze przewężenie tego ciągadła - znajduje się w czerwonej części na rysunku. Prosiłbym o jakieś wskazówki lub pomoc przy projekcie. Poniżej zamieszczam jak to wygląda w CADzie oraz to co udalo mi się w solidzie uzyskać Sam projekt szkicu wyjściowego można znależć tutaj: http://artdom.bho.pl/solid.SLDPRT
