2014-07-10, 17:44
Pomógł 0 raz(y).
|

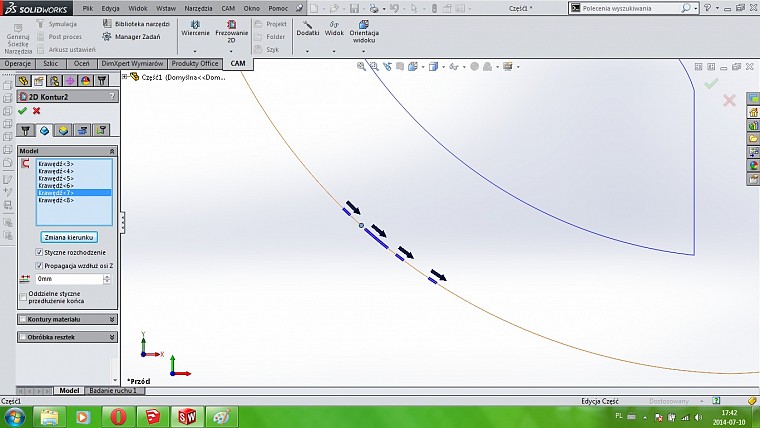

Witam serdecznie, Otóż mam pewien problem. Konstruuję na podstawie rysunków i szkiców model rc samolotu MIG 29. Model ten narysowałem w programie Google SketchUp, w postaci 25 wręg. Wręgi te chciałbym wyciąć na zbudowanej przez siebie frezarce CNC. Ze SketchUp'a exportuję rysunek jako plik dxf tak abym mógł otwożyc go w SolidWorksie, gdy go otworzę problem jest w tym iż wszystkie łuki zamiast być pojedynczymi elementami ( w senise krzywymi liniami) składają się z kilkdziesięciu lub nawet kilkuset krótkich linii. Więc gdy chcę wyznaczyć ścieżkę w HSMXpress'ie musze klikać po kolei na te króciótkie linie. Czy istnieje jakaś metoda aby te wszystkie pojedyncze linie połączyć w jedną krzywą? Dla ukazania problemu dołączam zdjęcia. 1. Wręga narysowana w SketchUp'ie:  2. Wręga exportowana do dxf i otworzona w SolidWorksie:  3. Zaznaczanie ścieżki narzędzia w module CAM ( HSMXpress):  |
|
|
|
|
2014-07-10, 18:04
Pomógł 18 raz(y).
|

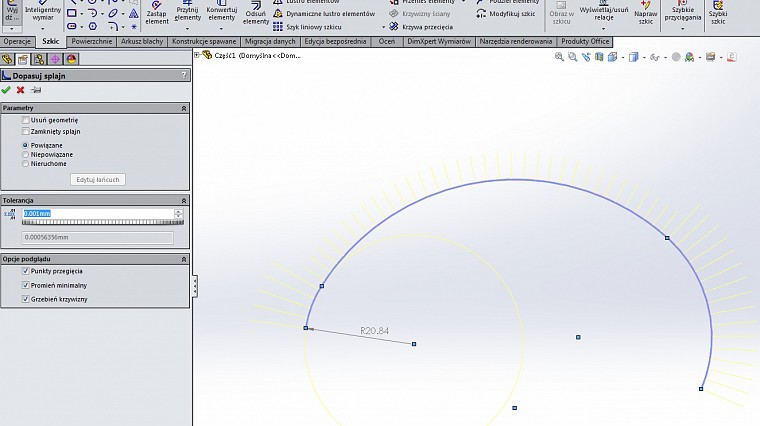

...jest taka funkcja w pasku narzędzia>>narzędzia splajnu>>dopasuj splajn... na moim obrazku masz trzy łuki połączone w jeden splajn...wszystko oczywiście z jakąś tolerancją...przeciągnij oknem i zaznacz wszystkie odcinki....lub najedź na jeden odcinek i pod prawym pm "wybieranie łańcucha"... |
|
|
|
