SolidWorks >> Modelowanie części >> Wycięcię modelu w sześcianie

Autor	Wypowiedź
Bartłomiej Tomczyk

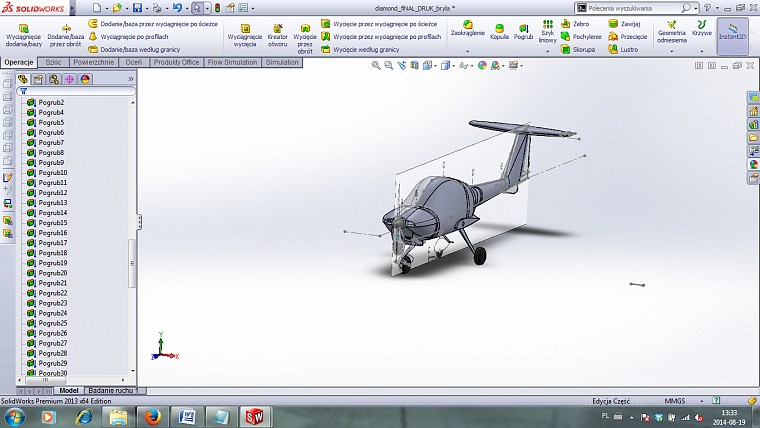

2014-08-19, 13:36 Pomógł 0 raz(y).	Witam ! Mam problem. Potrzebuję zrobić sześcian, w którym otworem będzie ten oto model z poniższego screenu. Niestety nie mogłem znaleźć odpowiadającej funkcji aby wyciąć dziurę w sześcianie. Pozdrawiam i dziękuję za pomoc


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-08-19, 13:53 Pomógł 405 raz(y).	W części operacja Odciśnięcie (z opcją wytnij) a w złożeniu Gniazdo.


Bartłomiej Tomczyk
2014-08-19, 13:57 Pomógł 0 raz(y).	czyli narysować sześcian , który będzie zakrywał cały model i w złożeniu gniazdo dobrze zrozumiałem?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-08-19, 14:15 Pomógł 405 raz(y).	Jeżeli kostka jest w złożeniu oddzielną częścią to należy ją edytować (w kontekście) i wówczas aktywuje się operacja gniazdo.


Bartłomiej Tomczyk
2014-08-19, 14:16 Pomógł 0 raz(y).	no niestety cos nie wychodzi, pokazuje błąd że model jest pusty w środku przesyłam pliki do sprawdzenia bo możliwe że znowu coś nie tak zrobiłem. http://www18.zippyshare.com/v/9118127/file.html


Tadeusz Sliwinski
2014-08-19, 15:35 Pomógł 18 raz(y).	Part diamond_fiNAL_DRUK_bryla ma problemy z geometrią, dwa pozostałe "odciskają" się OK. Przejrzałem model - skłąda się wielu niepołączonych obiektów i wydaje mi się, że bryły są na styk i to powoduje błąd grubości 0.
