| Autor | Wypowiedź |
|
Anderk
2014-10-26, 13:43
Pomógł 0 raz(y).
|
Dobrze dobrze nie dam nikomu, ale nie dziś ie skorzystam bo niedziela jest szanuje to. Ale dziękuję Gdyby Mnie Pan dalej pokierował może udało by się załatwić to w ten sposób |
|
|
|
|
2014-10-26, 13:47
Pomógł 18 raz(y).
|

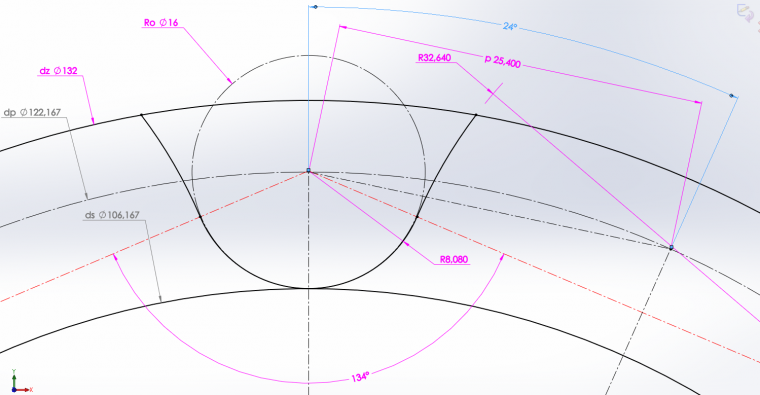

srednice 132 po prostu wpisałem...bo taką chciałeś...porównałem ją tylko z obliczoną przeze mnie czy nie ma zbyt dużej różnicy...jak już pisałem średnica zewnętrzna to trochę kwestia umowna...bo zależy od wielu czynników min. od kształtu zęba i czy łańcuch się będzie wykleszczał...ale wzorów na średnice zewnętrzną jest pewnie tyle co norm... |
|
|
|
2014-10-26, 13:58
Pomógł 18 raz(y).
|
 |
|
|
|
|
2014-10-26, 14:04
Pomógł 18 raz(y).
|

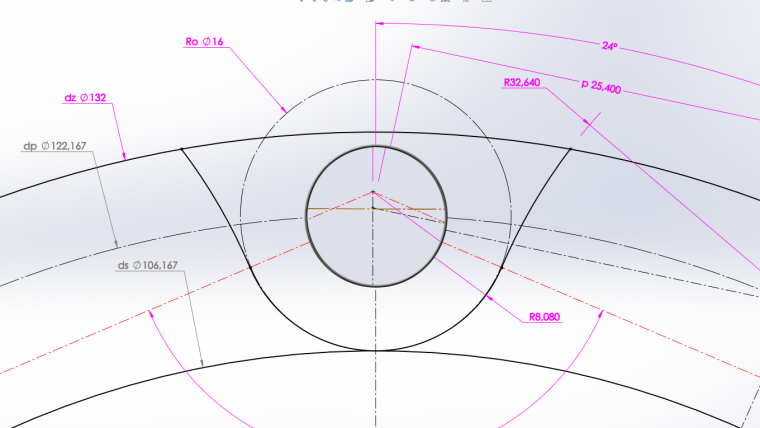

ważny jest punkt zaczepienia promienia R8.08 , musi on być w osi koła i podniesiony powyżej średnicy podziałowej tak aby był styczny z średnicą stopy...jak widać jest on wiekszy od promienia rolki który wynosi 8mm... obrazek w powiększeniu...  |
|
|
|
|
2014-10-26, 14:09
Pomógł 18 raz(y).
|
widzę norma PN-73/M-84168(którą podałeś w pdf) jest bardzo podobna do tej niemieckiej więc śmiało możesz rysować tak jak ja...sprawdź tylko później same obliczenia...ale powinno być podobnie:) |
|
|
|
|
Anderk
2014-10-26, 18:16
Pomógł 0 raz(y).
|

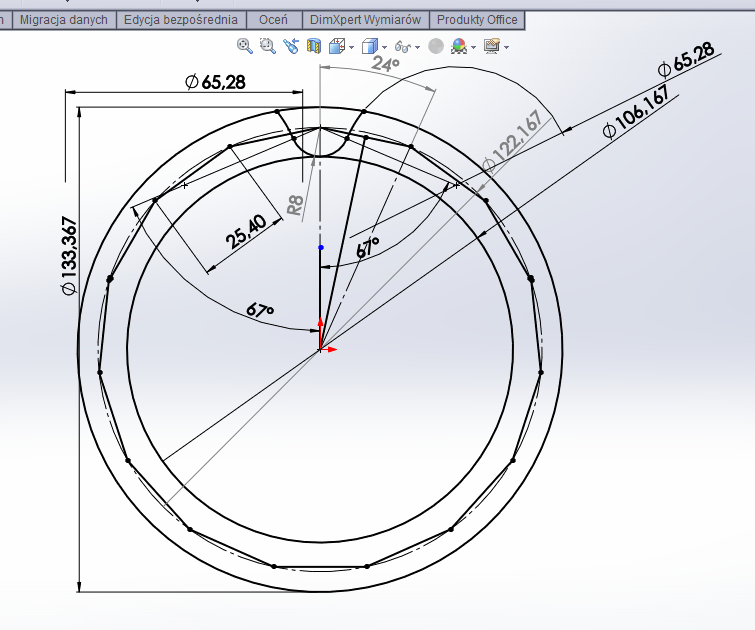

Witam , wszystko ok ale coś u mnie nie gra w stosunku do Twojego rysunku , bo ja mam promień R=8 a u Pana jest R=8.08 coś nie gra u mnie . ja go narysowalem centralnie w punkcie... i rozumumiem ze kąt 134 to jest zawieszenie promieni r 32.640 styczny do r16?  |
|
|
|
|
2014-10-26, 19:05
Pomógł 18 raz(y).
|
ten promień r=8.08 nie jest zaczepiony centralnie w środku rolki...jak na obrazku wyżej powiększyłem Ci że jest on podniesiony w osi o różnice promieni rolki(8mm) i tego promienia 8.08mm...czyli podniesiony jest zaledwie o 0.08mm...jest to w celu uzyskania pożądanego luzu pomiędzy rolką łańcucha a wrębem koła...wrysowana rolka 16mm jest tylko w celu obliczenia średnicy stopy...a cały kształt składa się patrząc od lewej : promień 32.64>>styczny do promienia R 8.08 stycznego do okręgu średnicy stopy>>promień 32.64 styczny promienie 32.64 mają zaczepienie na końcach lini pod kątem 134 stopni... wszystko dokładnie widać na powiększonym elemencie obrazka... cały zarys to w skrócie styczne 3 promienie ;)! |
|
|
|
|
Anderk
2014-10-26, 19:25
Pomógł 0 raz(y).
|
Hmmm jeśli chodzi o kąt 134 to najpierw narysowalem srednicę o promieniu R32,64 styczny do R16, nastrępnie poprowadzilem linię od osi do tego okręgu i wtedy go zwymiarowalem, chyba na to samo wychodzi prawda? A ten luz to bliczmy wg jakiegoś wzoru? ten R8.08 Rysuje Pan jeden ząb a poźniej Stosuje Pan szyk kołowy czy jakoś inaczej Pan to roziązuje , Już coraz blizej jestem rozkilania zagadki , Wie Pan chce nie tylko roziazać ten problem ale jak się spotkam kiedyś z inym przypadkiem to chce wiedzieć jak go ugryść |
|
|
|
|
2014-10-26, 19:37
Pomógł 18 raz(y).
|
...ten luz wynika akurat z tej normy...w innych normach spotyka się tzw. rozsunięcie rolki...wszysto co piszesz jest ok. orpócz tego że promień 32.64 nie ma być styczny do promienia rolki(8mm) a styczny do promienia 8.08...z którego środka wychodzą linie pod kątem 134 stopnie...pamiętaj że wszystkie wymiary oparte są na tej konkretnej normie i trzeba je za każdym razem liczyć gdy zmieniają się parametry rolki,podziałki lub ilości zębów...osobiście zrobiłem sobie generator w solidzie do kół wg. różnych norm oparty na tabeli konfiguracji...ale dla pojedynczego zadania to nie warto...w moim przypadku przerabiam tago tysiące więc byłem zmuszony sobię jakoś sprawę ułatwić ;)...najlepiej jak już skończysz szkicować wyciągnij sobie całość z opcją wybrane kontury...później wytnij sobie sam wrąb i powiel szykiem :) |
|
|
|
|
Anderk
2014-10-26, 20:47
Pomógł 0 raz(y).
|
Dziękuje Bardzo za wyczrująca odpowiedź udało się wszystko dobrze narysować A jeszcze jedno ten promień ma R=8.08 ma być styczny do Fi 106.167 ? A czemu odsuwalismy 0.7 ??? Raz jeszcze bardzi dziękuję i pozdrawiam |
|
|
|
|
2014-10-27, 05:05
Pomógł 18 raz(y).
|
...tak ma być styczny do średnicy stopy...rolkę fi16 rysowaliśmy tylko po to aby uzyskać teoretyczną średnice stopy106.167, a dopiero promień r8.08 tworzy prawdziwy kształt wrębu...tak jak pisałem wcześniej jest to w celu uzyskania luzu między rolką łańcucha a wrębem koła łańcuchowego....Pozdrawiam!!! |
|
|
|
|
Anderk
2014-10-27, 06:05
Pomógł 0 raz(y).
|
Witam , to chyba bedzie moje oststnie pytanie w tej kwestii. A mianowicie skad wzieliśmy 0.7 rolki? Pozdrawiam serdecznie i bardzo dziękuję za pomoc |
|
|
|
|
Anderk
2014-10-27, 08:45
Pomógł 0 raz(y).
|
Myśalełm że to koniec a jeszcze parametry ba,bf, itp to też musze narysowac prawda? Ale jak ? |
|
|
|
|
Anderk
2014-10-27, 08:45
Pomógł 0 raz(y).
|
Myśalełm że to koniec a jeszcze parametry ba,bf, itp to też musze narysowac prawda? Ale jak ? |
|
|
|
