 Witam,

Szukam szukam i nie moge znalezc, szukalem tez na forum, ale znalazlem tylko cos jak "frez slimakowy".
Potrzebuje narysowac slimaka o parametrach:

Dlugosc "A" = 175
Srednica walka "D1" = fi 25
Skok = 90
Srednia slimaka "D2" = 85
Grubos balchy slimaka = 8 (miedzy A i B)
Dlugosc Slimaka "L" = 1225

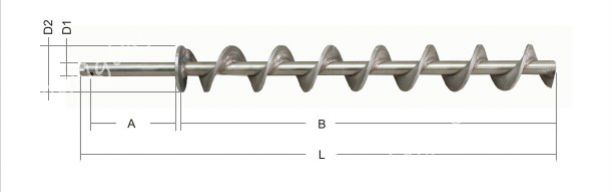

Cos jak na tym rysunku co moglem i sie pokrywalo z rys to dodalem.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-11-06, 08:07
Pomógł 405 raz(y).
 Masz już coś narysowane? Z czym jest problem?

Jeżeli blacha ma być rozwijalna to musi być łączona z wielu kawałków.

Engineer of old school
2014-11-06, 16:06
Pomógł 20 raz(y).
 Teoretycznie jest rozwijalna, ale czy SW to potrafi, to nie wiem

Takie ślimaki uzyskuje się w procesie walcowania paska blachy, ale wówczas następuje pogrubienie, lub pofalowanie blachy w kierunku średnicy wewnętrznej, powieszchnia blachy będzie nierozwijalna. Można to narysować. W rozwinięciu jeden zwój to będzie segment pierścienia, potem szyk. Same obliczenia są proste, ale mogę załączyć wzory.

2014-11-06, 18:28
Pomógł 36 raz(y).
 Witam.

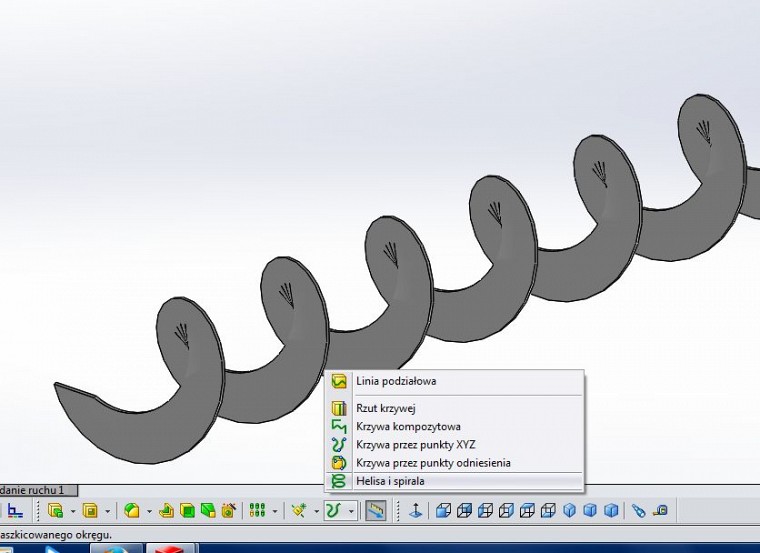

Chyba koledze chodziło o cos takiego.

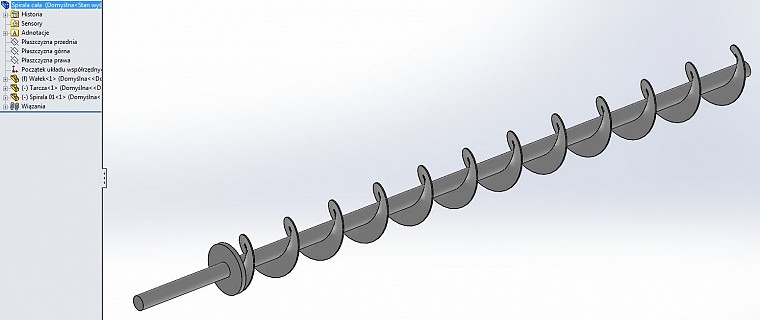

Ślimak jest utworzony helisą jednym ciągiem.





Można i tak, aby było wykonalne ale trzeba spawać

.
2014-11-06, 19:39
Pomógł 52 raz(y).
 Narysować to jedno, papier(komputer) jest cierpliwy. Ale wykonać coś takiego, a chyba po to się projektuje to inna sprawa. Takiego czegoś jak kolega Kazimierz narysował oczywiście nie da się zrobić z jednego kawałka blachy. Chyba że zrobi się tzw Fawirę (kiedyś takie grzejniki produkowano). Wspomniał o tym kol. Jacek.

Engineer of old school
2014-11-06, 22:53
Pomógł 20 raz(y).
 Są dwie mozliwości. Kupić odpowiednią zwijkę - zanm dwie firmy w Polsce posiadające odpowiednie maszyny.

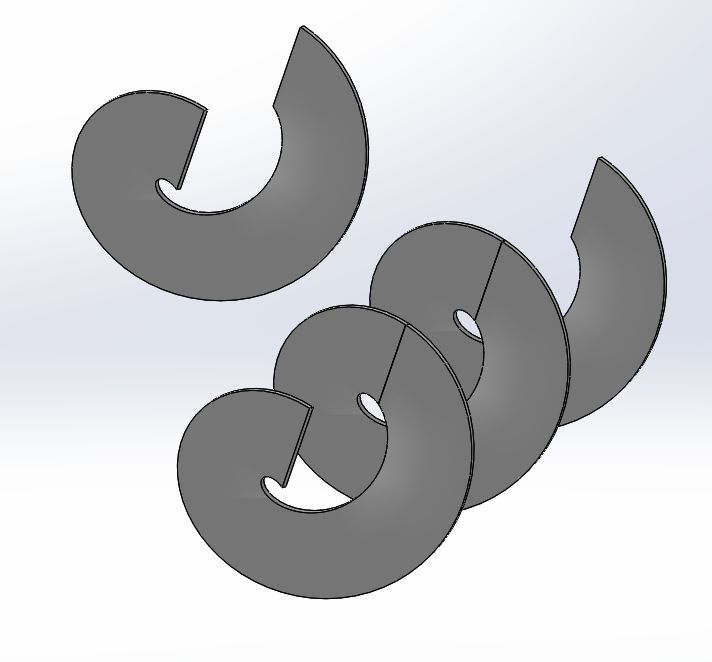

Można też wykonać pojedyńcze zwoje. Rozwinięcie to fragment pierścienia.

Ciekawi mnie, czy kolega Kazimierzz próbował rozwijać taki segment. Proszę zamieścić plik z jednym segmentem, zobaczymy czy po rozwinięciu będzie zgodny z danymi teoretycznymi.

Wprostych warunkach warsztatowych robi się to tak.

Segmet pierścienia spawamy do rdzenia (rury lub pręta), naciągamy o skok, spawamy, potem następny.

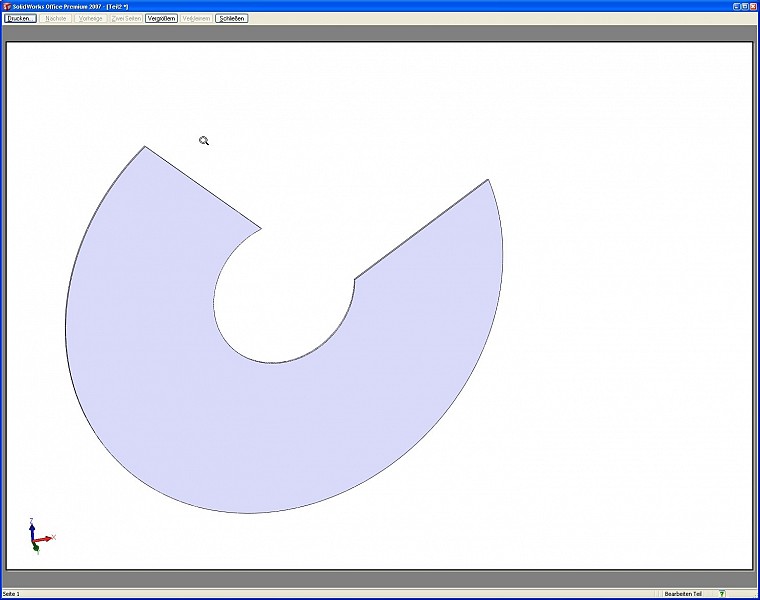

Rozwinięty segment pierscienia wygląda tak
