SolidWorks >> Modelowanie części >> Ślimacznica
Odpowiedz
Autor Wypowiedź
profesjonalny opis
2014-12-22, 18:31
Pomógł 0 raz(y).
 Z wieńcem wklęsłym

Engineer of old school
2014-12-23, 08:33
Pomógł 20 raz(y).
 1. Ustalić parametry przekładni ( moduł normalny, ilość zębów, kąt pochylenia linii zęba )

2. Wygenerować zarys zęba - to zarys ewolwentowy - jest trochę programów służących do tego celu, można taki zarys uzyskać generując koło zębate o zębach śrubowych SW Toolbox ( uwaga : zarysy generowane przez Toolboks to aproksymacja ewolwenty do łuku - nie nadaje się do celów analizy kinematycznej, jako obrazek tak)

3. Obliczyć kąt wzniosu linii śrubowej i jej skok

4. Ustalić promień dna wrębu (na podstawie średnicy ślimaka).

5. Wygenerować helisę o skoku pkt 3 i promieniu pkt 4.

6. Wyciągnięcie pościeżce- helisa - zarys zęba.

7. Szyk kołowy.

Istnieje oprogramowanie do generowania ewolwenty, do generowania kół, to może znajdzie się też do ślimacznic

W INVENTORZE jest takie narzędzie



"Generator podzespołów przekładni ślimakowej"

.
2014-12-23, 10:14
Pomógł 52 raz(y).
 Zwykły ślimak to pikuś :) ale jak zrobić ślimak globoidalny ?

Engineer of old school
2015-01-04, 19:15
Pomógł 20 raz(y).

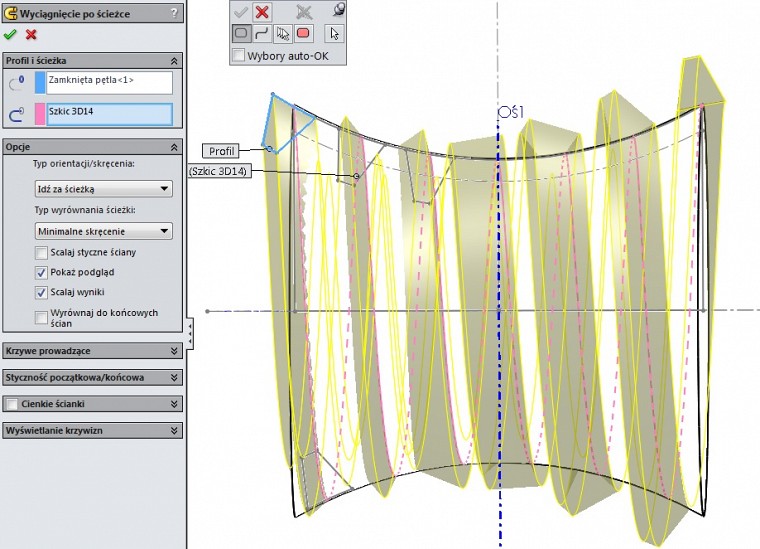

 Jak zrobić taki ślimak to wiadomo, ale SW nie daje rady

Może rozwią zaniem będzie zagęszczenie profili na ścieżce, ale robienie tego ręcznie to udręka.

Engineer of old school
2015-01-04, 19:32
Pomógł 20 raz(y).
 To model

http://www.pswug.info/image/forum/forum_760_3_1759_7163.zip

Wykonam każde makro w SolidWorks
2015-01-04, 22:20
Pomógł 12 raz(y).
 https://www.youtube.com/watch?v=Q20qSj_QUOM

oraz

http://www.procax.org.pl/pliki/inno2014/POLOWNIAK_Sobolak.pdf

Artykuł z opisem pojawi się w MECHANIKU - chyba w lutym 2015.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-05, 09:18
Pomógł 405 raz(y).
     Pająk Jacek
    To model
    http://www.pswug.info/image/forum/forum_760_3_1759_7163.zip

Generalnie w takiej sytuacji nie da się wyciagnąć po ścieżce z użyciem wyłącznie profilu i ścieżki. Są dwie opcje, jak minimalne skręcenie lub skręć wzdłuż ścieżki, ale żadna z nich nie wyrówna zgodnie z oczekiwaniem.

Poza tym w takiej sytuacji zawsze będzie potencjalnie powstawał błąd "geometrii grubości zero", profil musi wystawać poza obrys ściany.



Jedyne rozwiązanie bazując na innych przykładach, z którymi miałem do czynienia, to zastosowanie oprócz ścieżki 3 krzywych prowadzących (w każdym wierzchołku trapezu).

Engineer of old school
2015-01-16, 08:09
Pomógł 20 raz(y).
 Pierwszy link podany przez pana Michała to nie jest ślimak glodoidalny, jest zrobiony w sposób podany przez pana Pawła, ale ze względu na parametry zarysu widać to dopiero jak się jak się dokładnie przyjrzeć.

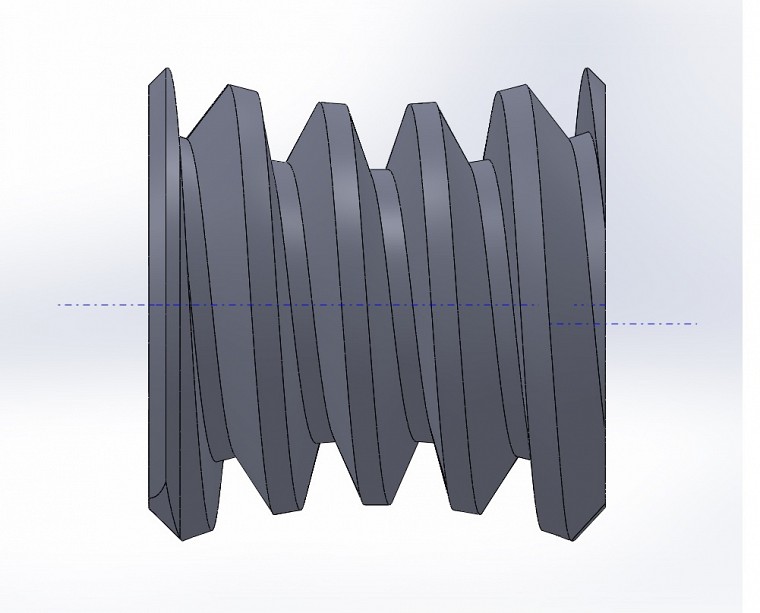

Zrobiłem takie coś, ale nie było łatwo.
