SolidWorks >> Modelowanie części >> Jak zwymiarować taki szkic 3D?
Odpowiedz
Autor Wypowiedź
2015-01-28, 10:39
Pomógł 18 raz(y).
 Jak najprościej zwymiarować (kątami, nie odległościami!) taki szkic 3D jak w załączniku.



Wydawało mie się, że wystaczy umocowac jeden koniec odcinka, a pozostałe zwymiarowac kątami od płaszczyzn XY, XZ i YZ, ale okazuje się, że tak nie wolno. Można potworzyć pośrednie odcinki albo płaszczyzny, ale może da sie prościej?

2015-01-28, 10:41
Pomógł 18 raz(y).
 http://www.pswug.info/image/forum/forum_760_3_1789_7266.sldprt

SOLIDWORKS 2018
2015-01-28, 10:56
Pomógł 43 raz(y).

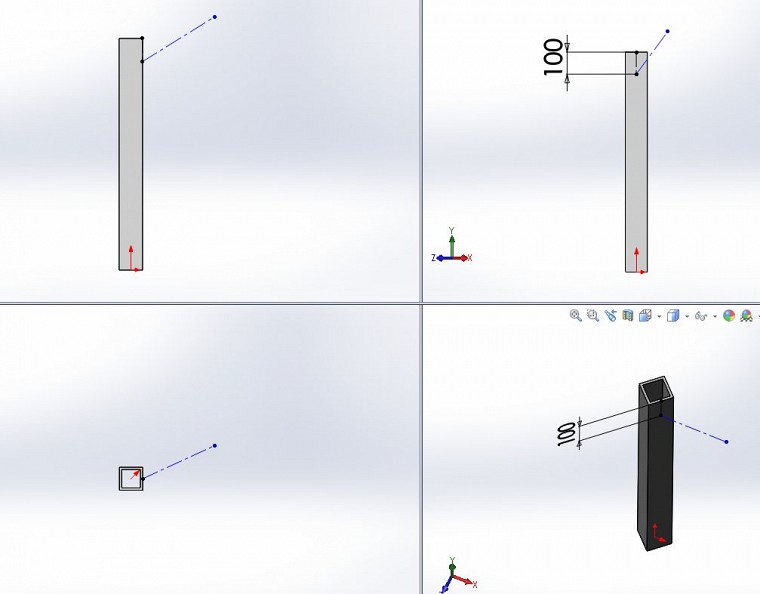

 Wrzuć obrazek. Nie każdy ma SW2014/15.

2015-01-28, 11:54
Pomógł 18 raz(y).

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-28, 11:59
Pomógł 406 raz(y).
 Obawiam się, że będą potrzebne dodatkowe płaszczyzny w szkicu 3D. Wymiarujemy kąt pomiędzy płaszczyznami a ścianami.

SOLIDWORKS 2018
2015-01-28, 12:12
Pomógł 43 raz(y).
 Tu miałem kiedyś podobny problem

http://www.pswug.info/forum/3/Modelowanie_czesci/852/Szkic_3D_-_katy/

2015-01-28, 14:45
Pomógł 18 raz(y).
 Tak myslałem, ale zamiast płaszczyzn zastosowałem dodatkowe linie konstrukcyjne w szkicu 3D, będzie łatwiej później dojść co skąd się wzięło i do zmiany całości wystarczy tylko edycja 1 szkicu.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-28, 15:41
Pomógł 406 raz(y).
 No nie bardzo, jak od linii wymiarujesz?

2015-01-29, 15:04
Pomógł 18 raz(y).

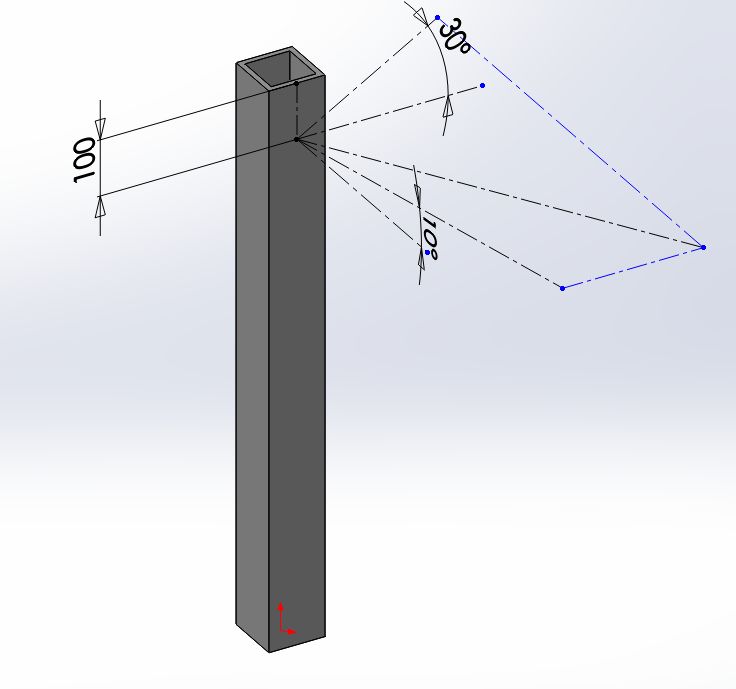

 Tak:
