SolidWorks >> Modelowanie części >> Problemy z szykiem kołowym
Odpowiedz
Autor Wypowiedź
2015-02-16, 12:35
Pomógł 0 raz(y).

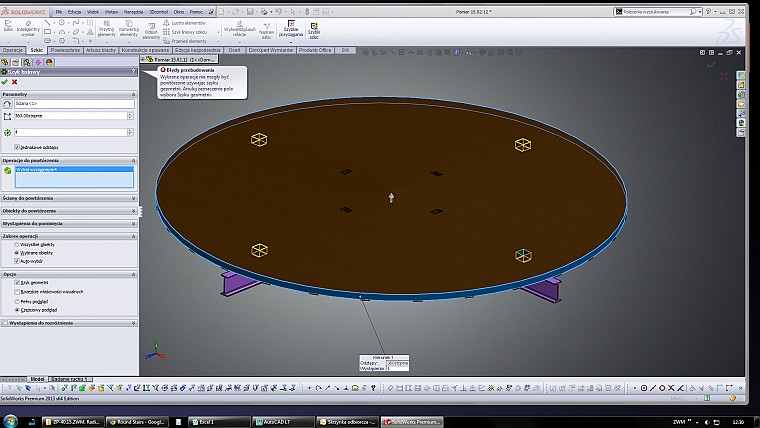

Jak widać na zdjęciu nie moge wykonać szyku kołowego operacji wycięcia. Bez względy na to czy opcja Szyk geometrii jest zaznaczona czy też nie. Wycięcie jest od płaszczyzny szkicu do górnej półki dwuteownika poprzez opcję Do powierzchni. Dwuteowniki narysowałem za pomocą Konstrukcji spawanej a brązowy stożek z wycięciami poprzez Dodanie/baza przez obrót. Jak rozwiązać problem?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-16, 14:40
Pomógł 405 raz(y).

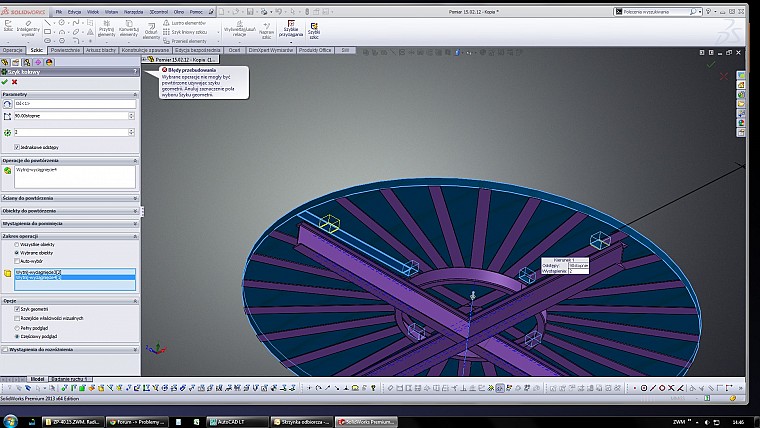

 Jest to część wieloobiektowa, zatem w Zakresie operacji upewnij się, że program wybrał odpowiedni obiekt. Optymalnie jest odznaczyć autowybór i wskazać właściwy obiekt.

2015-02-16, 14:47
Pomógł 0 raz(y).

Nie pomaga.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-16, 14:50
Pomógł 405 raz(y).
 Bez szyku geometrii.

2015-02-16, 15:04
Pomógł 0 raz(y).
 Jak odznaczę Szyk geometrii, to mi znika pole wyboru Zakresu operacji

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-16, 15:08
Pomógł 405 raz(y).
 Ciężko mi powiedzieć co jest przyczyną nie widząc pliku, pomysły mi się skończyły...

Sprawdziłbym jeszcze inny status, np. na odległość albo przez wszystko.

2015-02-17, 07:21
Pomógł 0 raz(y).
 Przez wszystko i Na odległość też nie działa

Plik:
http://www.pswug.info/image/forum/forum_760_3_1816_7361.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-17, 08:07
Pomógł 405 raz(y).
 Problemem jest to, że w wyniku cięcia powstaje nowy obiekt. W szyku natomiast nie ma opcji "obiekty do zachowania" i w tym upatruję problem. Zauważ, że zakres to nie tylko 2 obiekty, ale tak naprawdę 5, a po podziale 9. Myślę, że szyk kołowy szkicu rozwiąże problem, jest to jakieś obejście ale powinno działać.

Albo musisz robić w dwóch etapch, 1 - wycięcie tylko brązowyego obiektu, a później te pozostałe.

2015-02-17, 09:36
Pomógł 18 raz(y).
 Tak jak pisze Paweł - wskutek szyku operacji powstanie kilka nowych obiektów i SW nie ogarnia ;-)



A dlaczego nie zrobisz szyku kołowego szkicu wycięcia?

Potem tylko w operacji wycięcia musisz dodać obiekty, które mają być przecięte i już.
