SolidWorks >> Modelowanie części >> Modelowanie powierzchniowe

Autor	Wypowiedź
G.r.z.e.g.o.r.z. Konstruktor

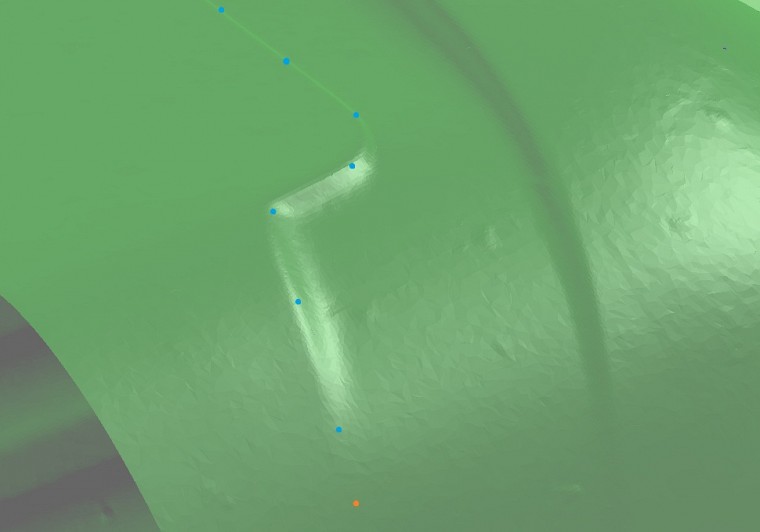

Solidworks 2015-02-16, 21:02 Pomógł 0 raz(y).	Witam Mam problem w modelowaniu. Potrzebuje wykonać powierzchinę jak w załączniku. Od dołu obrazka jest jedna powierzchnia, która zaczyna przenikać w dwie (pomaranczowa kropka, niebieskimi zaznaczony kontur łączenia). Wiem jak to zrobić na kilku powierzchaniach, łączenie falką kolejną powierzchnią, ale wtedy powstanie wiele linii na rysunku. Pytanie jak to zamodelować, żeby na rysunku poniżej pomarańczowej kropki nie było żadnych linii, była idealna gładkość przejścia.


G.r.z.e.g.o.r.z. Konstruktor

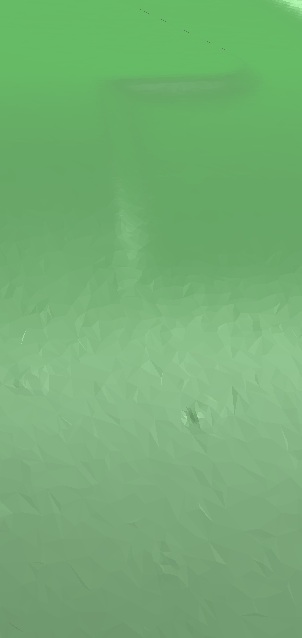

Solidworks 2015-02-16, 21:23 Pomógł 0 raz(y).	Podobny przypadek ilustruje to zdjęcie: W pierwotnej powierzchni wyciąłem prostokątny otwór, który potem załatałem. Styczności wyszły dobrze, ale kiepsko to wygląda na rysunku - są linie, których nie powinno być widać.


Paweł Kęska

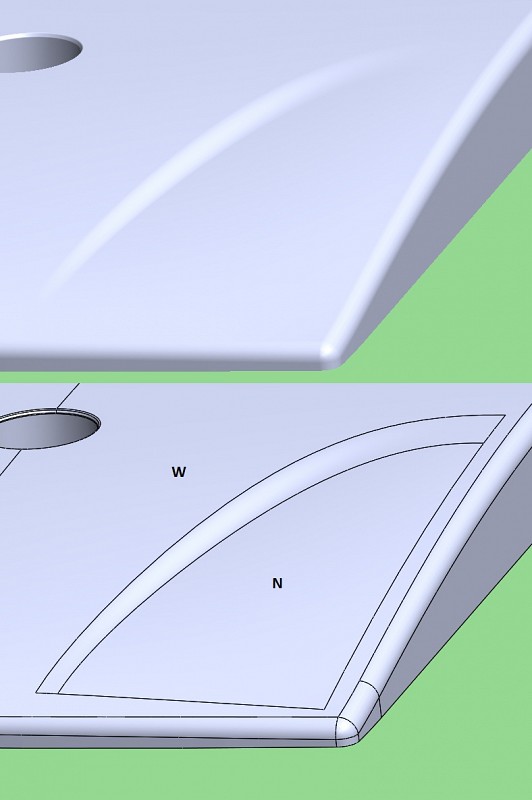

CSWP, CSWE, CSWI * solid-blog.pl * 2015-02-16, 22:14 Pomógł 405 raz(y).	Krawędzie nie mają nic do rysunku ponieważ można wyłączyć wyświetlanie stycznych krawędzi (pod prawym - styczne krawędzie usunięte). Można też lokalnie ukryć krawędź tylko w rysunku. Nie bardzo da się to zamodelować bez krawędzi..


G.r.z.e.g.o.r.z. Konstruktor
Solidworks 2015-02-16, 22:35 Pomógł 0 raz(y).	Taka prosta opcja, a tyle zmienia :) dziękuję.
