2015-02-21, 17:42
Pomógł 0 raz(y).
 Ściągnąłem .IGS'a z internetu, w drzewie operacji pojawiają się same pozycje "IMPORT"

Co trzeba zrobić abym maił dostęp do operacji?

2015-02-21, 19:05
Pomógł 36 raz(y).
 Witam.

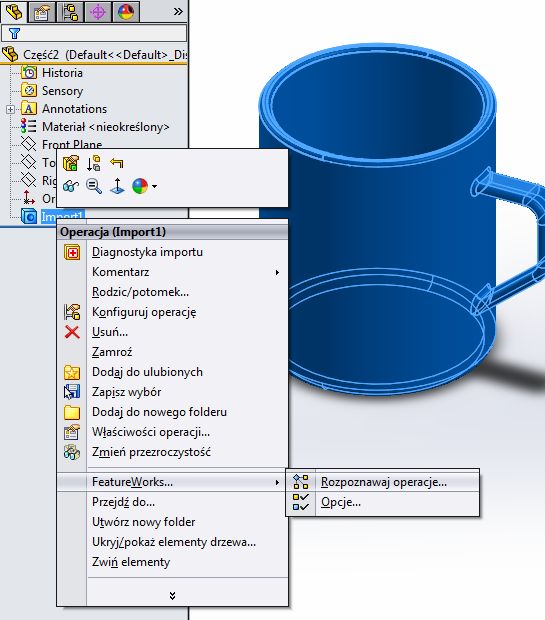

Po otworzeniu pliku IGES SolidWorks powinien sie zapytać czy rozpoznac operacje, jeśli nie ( bo zostały wyłączone) to trzeba tak jak na PrinScreen kursor na import i prawy klik myszki:

2015-02-21, 19:19
Pomógł 0 raz(y).
 dzięki, w moim przypadku nic z tego

"Część zawiera zachodzące na siebie obiekty bryłowe

Feature Works nie może kontynuować" :(

2015-02-21, 20:04
Pomógł 36 raz(y).
 Jeśli ściągnąłeś z neta to podeślij linka, lub model to się zobaczy co i jak.

2015-02-21, 20:56
Pomógł 0 raz(y).
 nadole zakładka "rysunki CAD" ściągałem .stp



http://product-selection.grundfos.com/product-detail.html?pumpsystemid=16140751&qcid=17078484&scenario=Quick%2Bproduct%2Bsearch&application=&area=&installation=&family=&type=CRFAM&subtype=CR%2B1-3&step=3#/Katalog%20produkt%C3%B3w/Typoszeregi%20produkt%C3%B3w/CR/Lista%20produkt%C3%B3w/CR%201-3%20A-A-A-E-HQQE?qcid=17078486

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-21, 21:34
Pomógł 406 raz(y).
 Pobrałem to złożenie i otwiera mi się poprawnie. Opcje domyślne importu stepa.

Nie ma tam co rozpoznawać ponieważ bryły są mega uproszczone. Na tym polega udostępnianie takich modeli, żeby ktoś nie wydobył z nich wszystkiego, istotne są gabaryty oraz miejsce przyłączy.

2015-02-22, 20:38
Pomógł 36 raz(y).

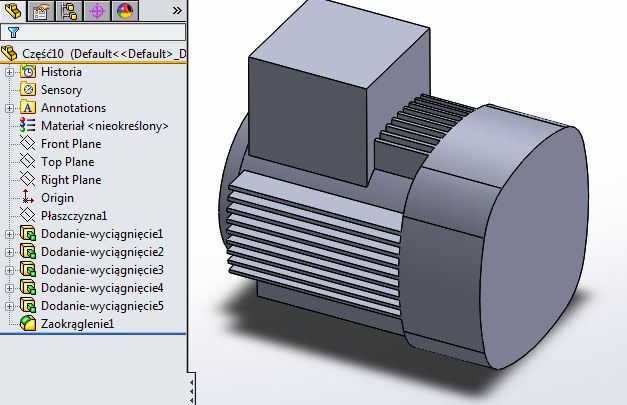

 Również pobrałem ten model i nie ma problemu z jego otwarciem. Otwierając część tego złożenia SW pyta czy rozpoznać operacje. Oto przyklad silnika i jakie zostały wykonane operacje:

2015-02-23, 21:07
Pomógł 0 raz(y).
 Przepraszam, o ten mi chodziło

http://product-selection.grundfos.com/product-detail.html?pumpsystemid=17241686&scenario=Quick%2Bproduct%2Bsearch&application=&area=&installation=&family=&type=MTR%2B1-33%2F33&subtype=&step=2#/Katalog%20produkt%C3%B3w/Typoszeregi%20produkt%C3%B3w/MTR%201/Lista%20produkt%C3%B3w/MTR%201-33%2F33%20A-M-A-HUUV?qcid=17241725

2015-02-23, 21:15
Pomógł 36 raz(y).
     Rado Bogdan
    Przepraszam, o ten mi chodziło

    http://product-selection.grundfos.com/product-detail.html?pumpsystemid=17241686&scenario=Quick%2Bpro
    duct%2Bsearch&application=&area=&installation=&family=&type=MTR%2B1-33%2F33&subtype=&step=2#/Katalog
    %20produkt%C3%B3w/Typoszeregi%20produkt%C3%B3w/MTR%201/Lista%20produkt%C3%B3w/MTR%201-33%2F33%20A-M-
    A-HUUV?qcid=17241725

Witam.

Nie zauważyłem żadnych problemów z otwarciem tago pliku. Jest to STEP.

2015-02-24, 18:55
Pomógł 0 raz(y).
 zależy mi na edycji poszczególnych operacji

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-24, 21:40
Pomógł 406 raz(y).
 Element jest na tyle prosty, że bez rozpoznawania można wszystko edytować. Ale nie piszesz konkretów to nie będę opowiadał jak to zrobić.

Rozpoznanie ma sens, jeżeli chcesz uzyskać kompletne operacje, te modele są uproszczone. Jeżeli jednak użyjesz FeatureWorks'a to zmień ustawienia, by rozpoznawał w istniejącym pliku bo inaczej trzeba z nowych części od nowa zbudować złożenie.
