SolidWorks >> Modelowanie części >> Taśma transportowa
<  1  2
Odpowiedz
Autor Wypowiedź
Engineer of old school
2015-07-15, 21:26
Pomógł 20 raz(y).
 Widzi Pan linię śrubową, de facto helisę, a właściwie dwie ale nie utworzone operacją "helisa", a poprzez wygenerowanie krzywych przecięcia odpowiednich powierzchni rdzenia Płaszczyznami 1 i 2. Tworzac model wyobraziłem sobie jak bym to robił w warsztacie, nawijając drut na rdzeń. Proszę zauważyć, że nie ma załamania przy połączeniu łuku z prostą. Najlepiej to widać w rzucie z góry

2015-07-16, 07:10
Pomógł 1 raz(y).
 Panie Pawle co do pańskiej metody to mam pytanie odnośnie tej lini podziałowej , w którym miejscu się ją tworzy i na jakiej płaszczyźnie.

Panie Jacku nie wiem czy dobrze zrozumiałem ale w pliku od pana nie ma "Dodanie-wyciągnięcie1"????



P.S metoda nawet ciekawa dla mnie:):)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-07-16, 10:15
Pomógł 405 raz(y).
 Mój plik w załączniku.

http://pswug.info/image/forum/forum_760_3_1833_7819.sldprt

Engineer of old school
2015-07-16, 12:33
Pomógł 20 raz(y).
 Jak nie ma jak jest





Dołączam pojedyńcze ogniwo

http://www.pswug.info/image/forum/forum_760_3_1833_7831.sldprt

2015-07-16, 13:15
Pomógł 1 raz(y).

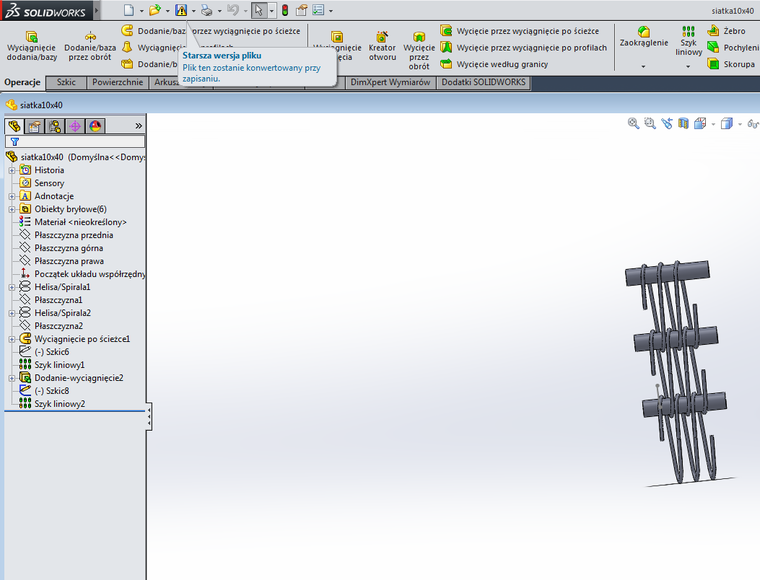

 A jednak u mnie nie było tego:):)

Engineer of old school
2015-07-16, 13:56
Pomógł 20 raz(y).
 To wcześniejsza wersja rozwiązania.

Proszę zodaczyć mój ostatni link.

Jest to takie samo rozwiązanie jak pana Pawła, osiagnięte innymi środkami

Odpowiedz
