SolidWorks >> Modelowanie części >> Zaokrąglenie
Odpowiedz
Autor Wypowiedź
2015-06-03, 17:37
Pomógł 0 raz(y).
 W jaki sposób wykonać zaokrąglenie samego promienia? promyk wynosi R3 /kol. czerwony/, muszę wykonać zaokrąglenie R4

2015-06-03, 17:53
Pomógł 36 raz(y).
 Witaj.

Podczas wstawianie zaokrąglenia promienia R4, odznacz "styczne rozejście się"

Pozdrawiam.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-03, 18:10
Pomógł 405 raz(y).
 Nie da się tak zrobić ponieważ ta krawędź jest styczna z pozostałymi dwiema. Przecież jak dodałbyś tam promień to zakończy się ostrą krawędzią, tak miałoby to być? To po co ten promień?



Jeszcze rozumiem zmiennym promieniem, od zera na końcach do jakiejś wartości po środku...

A jeżeli jednak ma być tak jak pytasz, to wycięciem po ścieżce np. można to uzyskać.

2015-06-03, 18:23
Pomógł 36 raz(y).

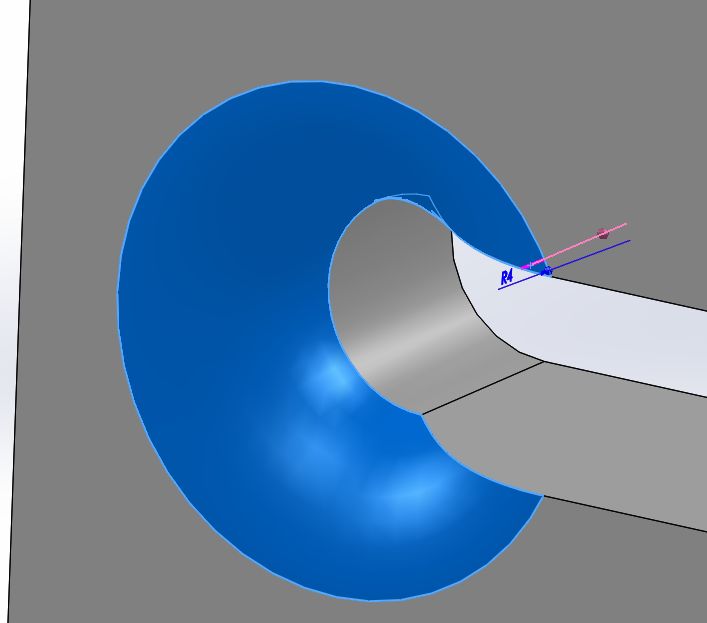

 U mnie wyszło tak (jeśli koledze o to chodziło:

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-03, 19:10
Pomógł 405 raz(y).
 A racja, jeżeli jest to taka prosta sytuacja to promień się da się wykonać bez stycznego rozejścia.

A dałbym sobie paluch obciąć, że się nie da... nie wiemy tylko czy o to chodziło.

2015-06-03, 20:13
Pomógł 0 raz(y).
 "Jeszcze rozumiem zmiennym promieniem, od zera na końcach do jakiejś wartości po środku..."

właśnie o coś takiego mi chodzi, jak cos takiego wykonać?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-03, 20:41
Pomógł 405 raz(y).
 Po zaznaczeniu tej krawędzi trzeba wybrać ilość punktów pośrednich, domyślnie będzie 3. Zmieniłbym na 1, wówczas po klinięciu w punkty czerwona na końcach wpisujesz 0, a po kliknięciu na środku oczekiwaną wartość.

2015-06-06, 19:26
Pomógł 0 raz(y).
 mógłby mi ktoś pomóc? mam chyba inną wersję

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-07, 14:42
Pomógł 405 raz(y).
 Zrzut ze starszych wersji:
