SolidWorks >> Modelowanie części >> Gięcię nóżki
Odpowiedz
Autor Wypowiedź
2015-07-28, 09:19
Pomógł 0 raz(y).
 Witam,

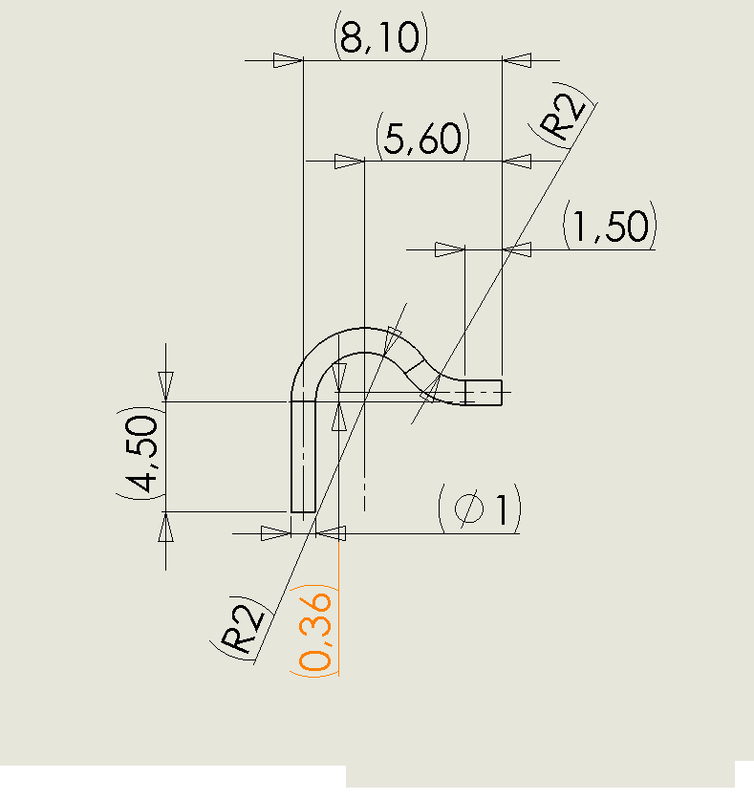

jestem nowym użytownikiem i mam problem. Mam ściągnięty plik w STEP wygiętej nóżki. Potrzebna jest mi długość wyprostowanej nóżki. Nie wiem jak to zrobić. Wymiary nóżki dodałem w załączniku.
Pozdrawiam

2015-07-28, 11:01
Pomógł 1 raz(y).
 Niestety ale jak u mnie to brak załącznika!!!

2015-07-28, 11:41
Pomógł 0 raz(y).
 Przepraszam, już dodaje zdjęcie.

Certified SOLIDWORKS Associate (CSWA) , Solidworks 2020 Profesional
2015-07-28, 13:10
Pomógł 6 raz(y).
 Mozna to policzyc po liniach srodkowych. albo narysowac cos takiego w sheet metal jako kawalek blaszki i wtedy wyprostowac. Po lini srodkowej mi wyszlo 14.6mm. 4.5+(8.6 na wygieciach) +1.5

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-07-28, 16:15
Pomógł 405 raz(y).
 Można odsunąć szkic krawędzi (zewn. lub wewn.) o wartość promienia.

Inne rozwiązanie to konwersja na blachę i dlalej rozwinięcie, ale to specjalnie nie ma sensu ponieważ domyślam się, że nie interesują Ciebie naddatki/ubytki.

2015-08-19, 13:58
Pomógł 0 raz(y).
 Dziękuje za pomoc:) Nie chciałem stosować naddatku na materiał. Wynik wyszedł mi podobny do wyniku który wyszeł Łukaszowi. Dziękuje za podpowiedzi. :)

2015-08-20, 08:12
Pomógł 18 raz(y).
     Kremski Lukasz
    Mozna to policzyc po liniach srodkowych. albo narysowac cos takiego w sheet metal jako kawalek
    blaszki i wtedy wyprostowac. Po lini srodkowej mi wyszlo 14.6mm. 4.5+(8.6 na wygieciach) +1.5





A z ciekawości narysowałem.

I mi wyszło 14,73mm (8,73 na wygięciach)

Odpowiedz
