SolidWorks >> Modelowanie części >> Szkic profilu do modelu pompy

Autor	Wypowiedź
Mateusz Ryg

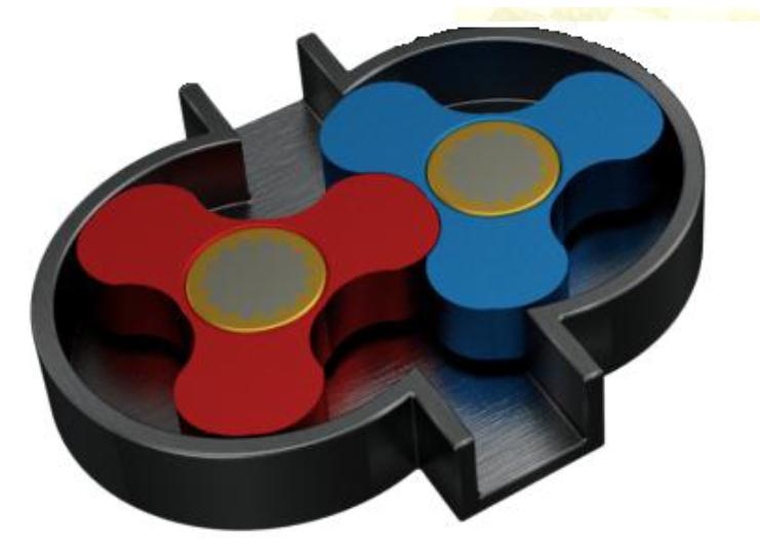

2015-12-13, 13:22 Pomógł 0 raz(y).	Cześć Chciałbym prosić o rady w sprawie narysowania profilu jak na zdjęciu. Moje proóby niestety nie kończyły się najlpeiej, ponieważ nie było całkowitego zazębienia, przez ruch nie był płynny. Chciałbym uzyskać efekt że kręcąc jedną częścią druga znajduje się w ciągłym ruchu. Jest to w ogóle możliwe przy 3 "zębach" ? Byłym wdzięczny za jakieś podpowiedzi co do wykreślenia takiej geometrii.


Jacek Pająk
Engineer of old school 2015-12-15, 13:03 Pomógł 20 raz(y).	Teoretycznie jest możliwe. Zarysy to ewolwenta, lub cykloida. Ale nie polecam stosowania generatorów, przybliżają zarysy do łuków.


Maciej Borowicz
2015-12-15, 20:58 Pomógł 0 raz(y).	Witam Szukaj info pod hasłem dmuchawy(blower) Rootsa, jest to dobrze objaśnione Koła zębate K.Ochęduszko, Tom 1, strony 153-158.


Jacek Pająk
Engineer of old school 2015-12-15, 22:57 Pomógł 20 raz(y).	W takiej dmuchawie napędzane są dwa tłoki (sprzężone za pomocą przekładni zębatej), chyba nie o to chodzi. To raczej ma być pompa zębata o wirnikach z kołami o trzech zębach. Jest to teoretycznie możliwe.
