SolidWorks >> Modelowanie części >> Problem z FeatureWorks
Odpowiedz
Autor Wypowiedź
2015-12-17, 20:57
Pomógł 1 raz(y).
 Próbuję rozpoznać operacje z części:
http://www.pswug.info/image/forum/forum_760_3_2125_8087.x_t

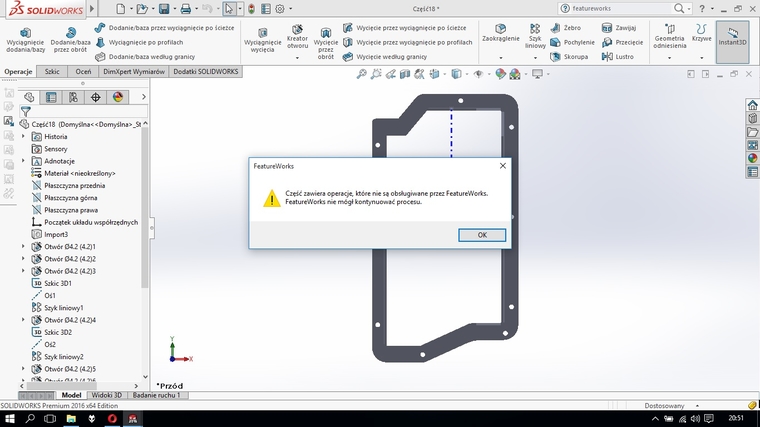

Zaczynam od rozpoznania otworów. Do tego momentu nie ma żadnego problemu: otwory rozpoznają się. Jednak kiedy chcę ponownie uruchomić FeatureWorks, w celu rozponania pozostałych operacji, dostaję taki komunikat:


I w tym momencie dalsze rozpoznawanie operacji staje się niemożliwe.
Próbowałem rozpoznawać otwory na różne sposoby, zarówno interaktywnie jak i automatycznie. Drzewo operacji po rozpoznaniu w zależności od metody jest różne, ale w obu przypadkach FeatureWorks nie chce ruszyć dalej.

Staram się osiągnąć rozłożony arkusz blachy do wypalenia na laserze.

Próbowałem na SW2015 SP5, SW2016 SP0 i SW 2016 SP1.

Proszę o pomoc.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-12-17, 22:37
Pomógł 405 raz(y).

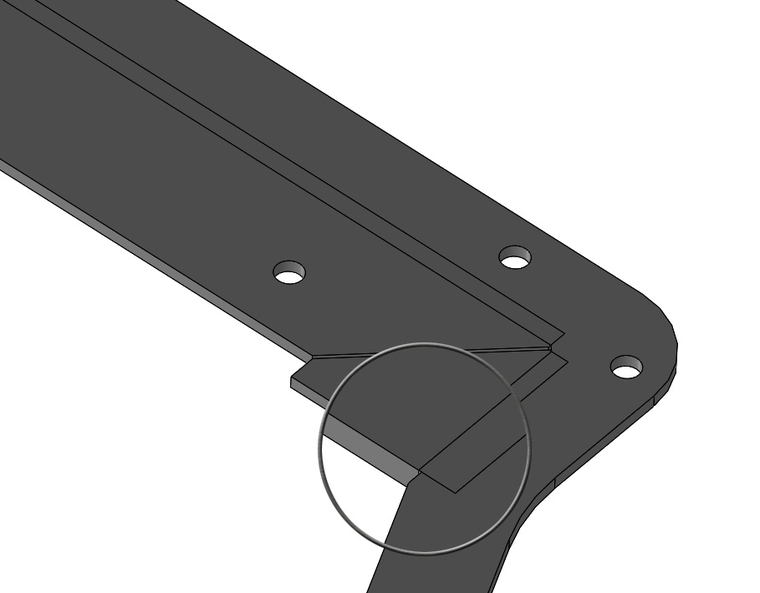

 Nie ma znaczenia wersja, trzeba na model spojrzeć realnie. Brakuje rozcięcia w narożnikach. I każdy wie, że w SW jest opcja rozerwanie, ale w modelach importowanych to nie przejdzie.

W ogóle możesz rozpoznać tylko otwory, a samą konwersję dokonać za pomocą Wstaw zgięcia.

Plik oryginalny:



Plik po zmianie (wycinek): oczywiście da się to rozłożyć!

2015-12-17, 23:44
Pomógł 1 raz(y).
 Przy użyciu Wstaw zgięcia (po rozpoznaniu samych otworów) dostaję komunikat "Jedno lub więcej zgięć nie mogło zostać przetworzone". Prawdopodobnie czegoś nie zrozumiałem. Mógłbym prosić o instrukcję krok po kroku?

Odpowiedz
