SolidWorks >> Modelowanie części >> Nieprawidłowe oznaczenie gwintu
Odpowiedz
Autor Wypowiedź
.
2016-01-19, 09:53
Pomógł 52 raz(y).
 Witam,

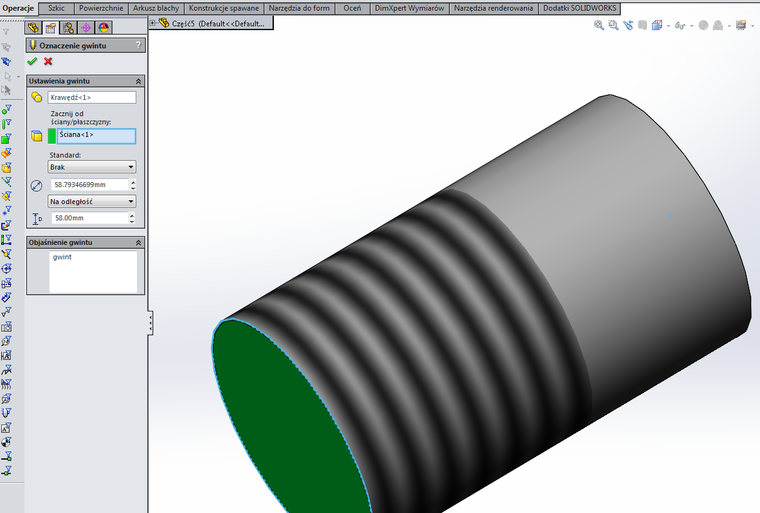

Mam problem z SW 2015. Usiłuję wykonać gwint na wałku na określonej długości i co bym nie wpisał zawsze wykonuje teksturę gwintu na całej długości. Czy ktoś zna sposób na rozwiązanie tego problemu?
W rysunku długość gwintu jest prawidłowa.

PS. Problem występuje na części będącej lustrzanym odbiciem.

SOLIDWORKS 2018
2016-01-19, 10:09
Pomógł 43 raz(y).
 U mnie SW 2015 SP 4.0 działa. Tyle, że za pierwszym razem (przed zatwierdzeniem objaśnienia gwintu) pokazuje gwint na całej długości. A potem już pokazuje dobrze długość.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-01-19, 10:35
Pomógł 406 raz(y).
 Jakiś model do weryfikacji?

Czasem wygaszenie operacji oznaczenia gwintu i ponowne przywrócenia odświeża podgląd.

.
2016-01-19, 12:26
Pomógł 52 raz(y).
 Wszelkie działania edycyjne na gwincie nie przyniosły rezultatu. Ale żeby było ciekawiej próbowałem przygotować przykład do pokazania na forum i niestety nie udało mi się wywołać tego błędu a w tym, w którym ten błąd się ujawnił zrobiłem podcięcie na końcu gwintu.
A tak w ogóle to jest jakiś problem z wyświetlaniem gwintów. Np. w częściach jest gwint a na złożeniu jedne mają a inne nie :(. Nie pomagają żadne przebudowy i inne czary.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-01-19, 13:57
Pomógł 406 raz(y).
 W złożeniach program nie pokaże gwintu, trzeba go wstawić za pomocą Wstaw > elementy modelu > gwinty (tylko w złożeniach).

.
2016-01-19, 14:07
Pomógł 52 raz(y).
 Pawle, wiem ale mi nie chodzi o rysunek tylko model złożenia.
