SolidWorks >> Modelowanie części >> modelowanie solid
Odpowiedz
Autor Wypowiedź
2016-02-29, 19:01
Pomógł 0 raz(y).
 Witam, mam pytanie jak zrobić element oznaczony jako 3 na ponizszym rysunku? nie widze nigdzie srednicy tego zwężenia ani nic : (


http://imgur.com/26z9aui

2016-03-01, 04:56
Pomógł 36 raz(y).
 Witam.

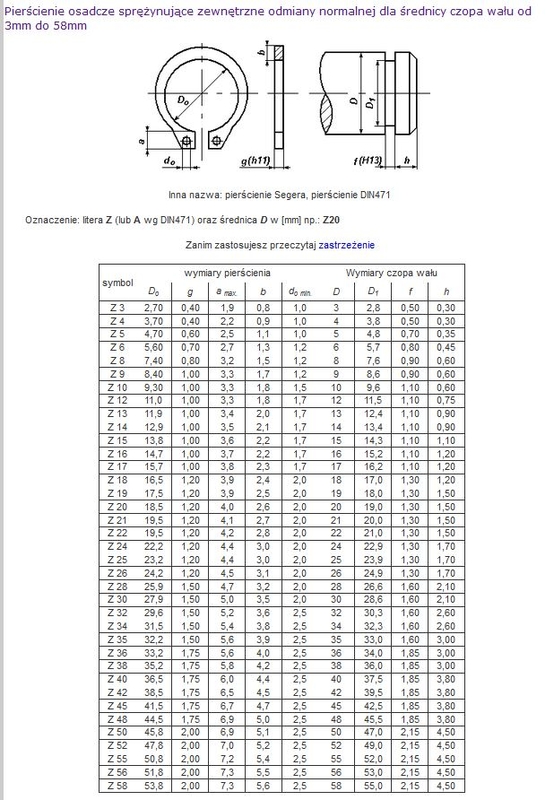

Zaznaczona pozycja nr 3 oznacza, że będzie tam założony pierścień Segera, więc jest podana tylko szerokość tego rowka, a reszta wychodzi z norm.

Pozdrawiam.

Engineer of old school
2016-03-01, 05:09
Pomógł 20 raz(y).
 Ale tokarz nie ma normy i trzeba podać średnicę osadzenia, niezależne od tego czy pochodzi z normy czy nie. Rysunek ma być jednoznaczny i umożliwiać wykonanie. I powiem jeszcze, że osadzam pierścienie nieco głębiej, szczególnie przy małych średnicach

2016-03-01, 06:20
Pomógł 36 raz(y).
 Witam.
Po części się z Tobą zgodzę Jacku, że rysunek powinien być czytelny, ale nie do końca.
Tokarz ma do tego poradnik lub tabelki z normami np. fi 30 H7/k6, czy też jaka chropowatość, czy też gw. wew. M10, więc wiertło ma być fi8,5. Tego na rysunku nie ma, tylko zostaje norma w tabelce.
Pozdrawiam.

Engineer of old school
2016-03-01, 06:53
Pomógł 20 raz(y).
 Jak długo pracuję, nie widziałem u tokarza normy, bardzej zaawanaowany ma czasem poradnik warsztatowca. Tolerancje dla pasowań podaje się na rysunku w tabeli odchyłek, albo daje się sprawdzian. Rysunek ma być jednoznaczny, a tokarz ma toczyć, a nie przesiadywać w bubliotece i czytać normy. Ale bibliotek zakładowych to chyba już nie ma. To konstruktor ustala jak ma wyglądać detal i jakie wymogi ma spełniać i ma podać wszystkie niezbędne dane do wykonania. Z drugiej strony nie należy zakładać, że tokarz to ignorant, znam dużo doskonałych facowców. Chociaż w dobie CNC, to inna sprawa, bo to raczej operator.

2016-03-01, 23:55
Pomógł 0 raz(y).
 dziękuje :)
