SolidWorks >> Modelowanie części >> Modelowanie części - blacha tnąca przy obrocie.
Odpowiedz
Autor Wypowiedź
Inżynier
2016-03-10, 11:09
Pomógł 0 raz(y).
 Witam
Czy ktoś z forumowiczów ma pomysł w jaki sposób naszkicować element z załącznika. Precyzując nie chodzi o cały detal a tylko o elementy z blachy które znajdują się pomiędzy dwoma płytkami.
Zasada działania jest taka że obracając wykrojnikiem (jak wałkiem do ciasta) musimy wycinać trójkąty równoramienne. Element łączący dwie płytki nie może być prostą blachą, tylko musi przy obrocie wałka idealnie dociskać do podłoża. Musi być wykony po lekkim łuku jak na zdjęciu.

https://www.dropbox.com/s/3lupz03bcgrt0yd/20160310_105934.jpg?dl=0
https://www.dropbox.com/s/w282egi1waarzy9/wykrojnik.jpg?dl=0


Z góry dzięki za pomysły.
Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-10, 13:25
Pomógł 405 raz(y).
 Jeżeli blacha ma być rozwijalna to wyciągnięciem po profilach dla blach, a jeżeli model ma tylko wyglądać to jest więcej możliwości, np. operacja Gięcia i dalej skręceniem.

Może to będzie pomocne: http://pswug.info/tutoriale/4/Blacha_jako_wyciagniecie_po_profilach/

Inżynier
2016-03-10, 20:51
Pomógł 0 raz(y).
 Witam
Dziękuje za info.
Dokładnie tak to zrobiłem - za pomocą wyciągnięcia po profilach - jednak profile naszkicowałem wyższe niżeli średnica podstawy, a w kolejnym kroku wyciąłem walcem o średnicy podstawy. Na modelu wszystko ładnie wygląda i co najważniejsze rozwija się. Teraz zobaczymy jak produkcja sobie poradzi z takim "zagięciem" i jaki będzie realny produkt.

Pozdrawiam

Inżynier
2016-03-14, 14:03
Pomógł 0 raz(y).
 Witam
Jednak chyba nieco za szybko obwieściłem sukces tej metody.

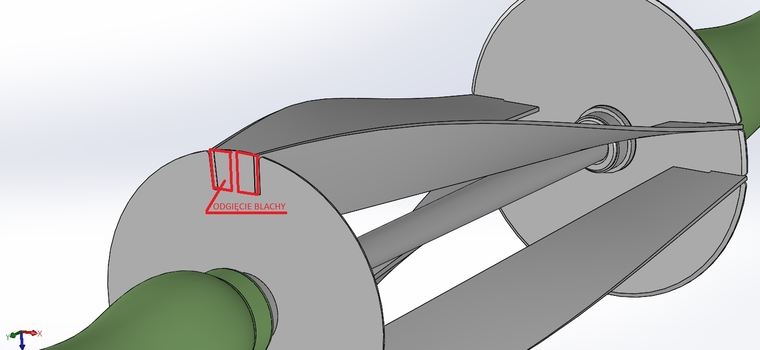

Powiedzcie mi proszę jak wykonać teraz odgięcie blachy (o około 90°) jeśli wcześniej korzystałem z opcji wyciągnięcia po profilach. Niestety żadna z opcji "blachy" nie działa.
Chodzi mi o mniej więcej taki rezultat jak w załączniku.

Z góry dzięki
Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-14, 20:24
Pomógł 405 raz(y).
 Nie da się odgiąć takiej krawędzi niestety...
Pomijam fakt, że nie jest ona liniowa, ale krawędzie blachy powstałej przez wyciągnięcie po profilach (walcowane) nie dają się odgiąć.
