SolidWorks >> Modelowanie części >> Jak zamodelować rurę karbowaną?
Odpowiedz
Autor Wypowiedź
2016-03-23, 14:49
Pomógł 18 raz(y).

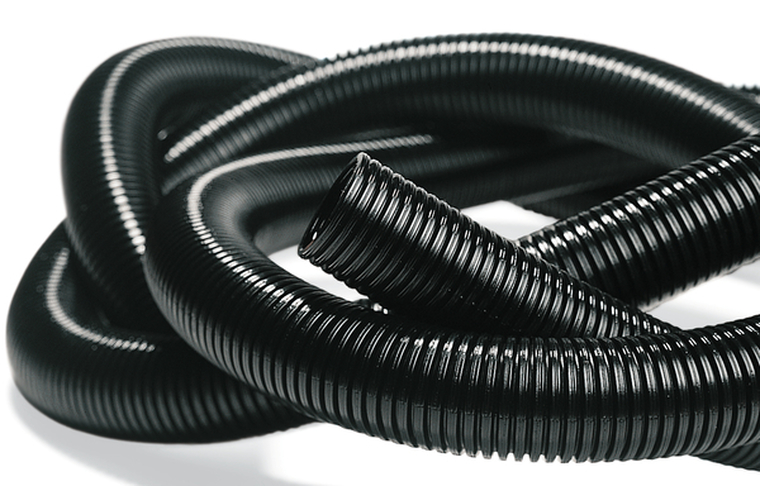

 Jak zamodelować takie coś jak na obrazku?
Kombinuję szykiem opartym na krzywej, ale wówczas nie wchodzi w grę szkic 3D.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-23, 16:41
Pomógł 405 raz(y).
 A powiedz do czego to? Najszybciej skręceniem wzdłuż ścieżki, ale będzie to minimalnie widać.
Inne rozwiązanie to rdzeń po ścieżce i krążek jako szyk po krzywej. Szkic 3D może być krzywą!

2016-03-24, 09:00
Pomógł 18 raz(y).
 Chcę pokazać tę rurę na wizualizacji maksymalnie podobnie do rzeczywistości.

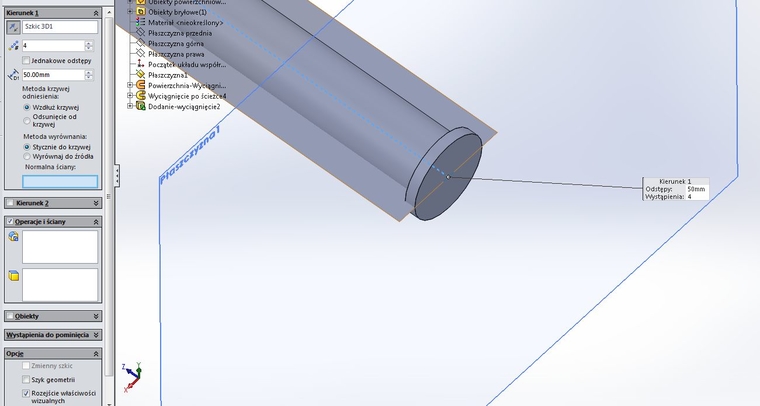

Wykładam się na tym szyku, daję szyk oparty na krzywej, jako kierunek wybieram szkic 3D, ilość powtórzeń, co ile, wybieram "stycznie do krzywej" i tu się zatrzymuję, bo mam wskazać "ścianę na której leży krzywa 3D".

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-24, 09:22
Pomógł 405 raz(y).
 No tak, w szyku 3D musi być ściana jako referencja kierunku. Wyciągnij powierzchnie po ścieżce i zaznacz ją jako tę ścianę.

Zobacz przykład z butem: https://www.youtube.com/watch?v=hRjVxZhpye4

Jakiego używasz SW? - zrobiłem przykład w 2016 - mogę udostępnić.

http://pswug.info/image/forum/forum_760_3_2231_8269.zip

2016-03-24, 09:40
Pomógł 18 raz(y).
 Niestety, przykład z butem niewiele rozjaśnił, nie mogę wybrać żadnej ściany w moim modelu (póki co zamodelowany jest rdzeń rury, wyciągnięcie po ścieżce po szkicu 3D)

Mam 2015.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-24, 09:46
Pomógł 405 raz(y).
 1


2


3

2016-03-24, 10:03
Pomógł 18 raz(y).
 I tak robię, jednak sw nie przyjmuje tej powierzchni...

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-24, 10:14
Pomógł 405 raz(y).
 Wcześniej zaznacz operację do powtórzenia (jednakowe odstępy).

Wyślij mi plik to poprawię to w SW2015.

2016-03-24, 10:27
Pomógł 18 raz(y).
 http://www.pswug.info/image/forum/forum_760_3_2231_8274.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-03-24, 10:31
Pomógł 405 raz(y).

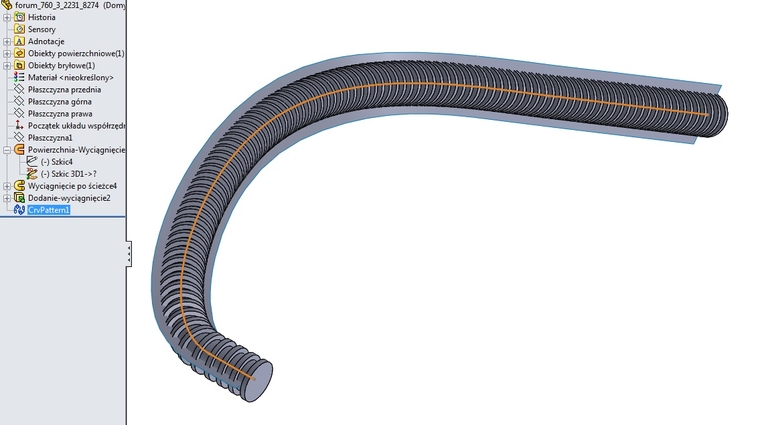

 Musisz utworzyć jedną gładką krzywą - najlepiej wybierając dopasuj splajn. Co prawda krzywa może być wielosegmentowa (ze stycznymi połączeniami) ale już powierzchnia referencyjna nie może mieć krawędzi. W tym tkwił problem.

2016-03-24, 10:46
Pomógł 18 raz(y).
 No i teraz działa, dzięki.
