 Witam,

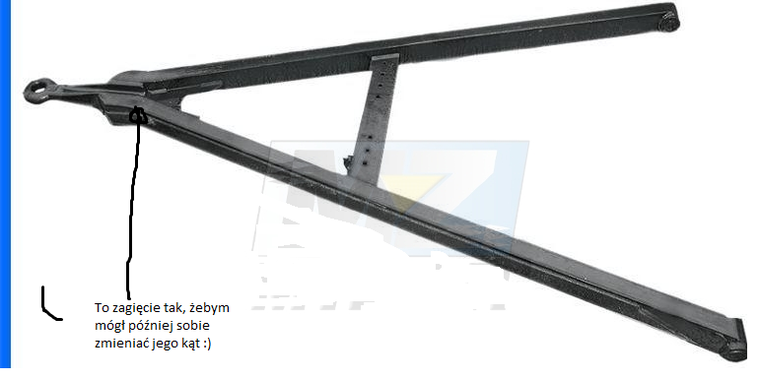

mam pytanie jak można w najprostszy sposób zrobić coś takiego



Ma to być profil U 65
Wydaje mi się, że za pomocą zgięcia wyciągniętego po profilach, ale nie wiem jak się tym obsługiwać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-25, 10:15
Pomógł 406 raz(y).
 Operacją Gięcia (menu Wstaw > Operacje > Gięcie).

2016-04-25, 10:52
Pomógł 0 raz(y).
 Dzięki wielkie.
Odgięcie jest, ale ciężko nad nim zapanować. Mógłbyś pokazać na jakimś przykładzie jak to dokładnie działa?:)

2016-04-25, 11:11
Pomógł 0 raz(y).

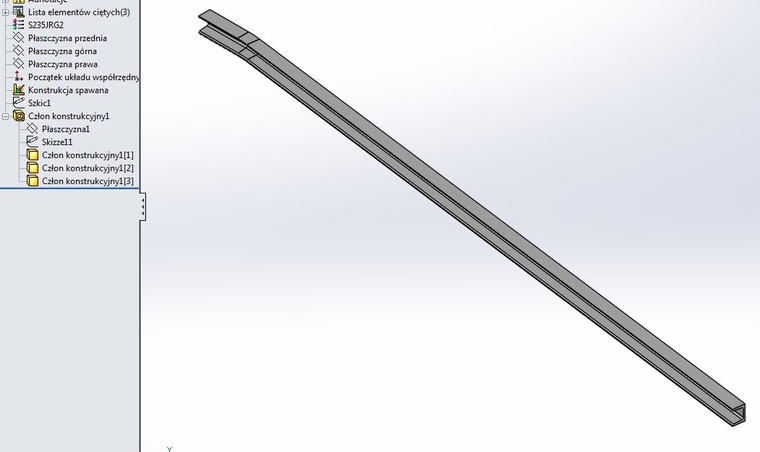

Coś takiego i nie wiem co dalej..

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-25, 11:25
Pomógł 406 raz(y).
 To jednak proponuję zrobić to wyciągnięciem członu konstrukcyjnego po linii z łukiem. Przepraszam, ale nie mam możliwości robienia tylu przykładów.

2016-04-25, 11:44
Pomógł 0 raz(y).
 To może chociaż trochę dokładniej jak się za to zabrać, która opcja?:)



Przepraszam, że jestem taki upierdliwy, ale chcę się nauczyć jak najwięcej, a wiem, że tu jest od kogo.

2016-04-26, 05:49
Pomógł 36 raz(y).
     Plura Robert
    To może chociaż trochę dokładniej jak się za to zabrać, która opcja?:)



    Przepraszam, że jestem taki upierdliwy, ale chcę się nauczyć jak najwięcej, a wiem, że tu jest
    od kogo.

Witam,

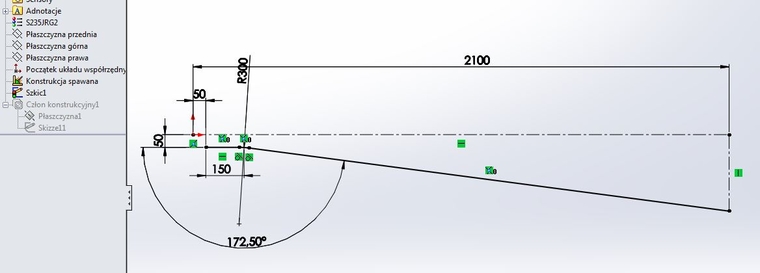

Utwórz szkic i zdefiniuj (wymiary) , następnie człon konstrukcyjny (z biblioteki wybierz materiał) i klikasz na linie szkicu.





Pozdrawiam.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-26, 07:18
Pomógł 406 raz(y).
 Jedna tylko uwaga, ponieważ to jest raczej gięte a nie spawane z kawałków, należy zaznaczyć opcję Scalaj styczne segmenty w opracji człon konstrukcyjny.

2016-04-26, 07:56
Pomógł 0 raz(y).

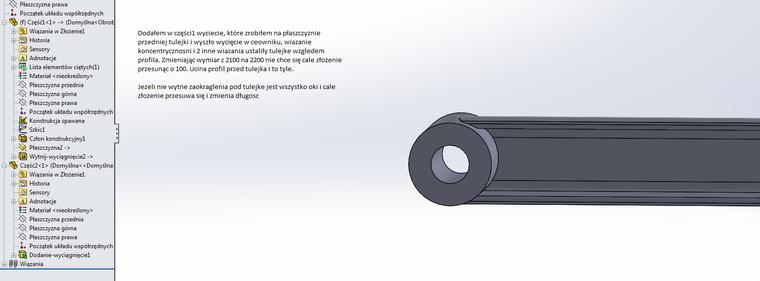

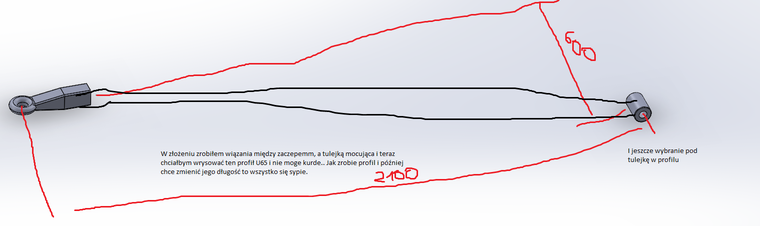

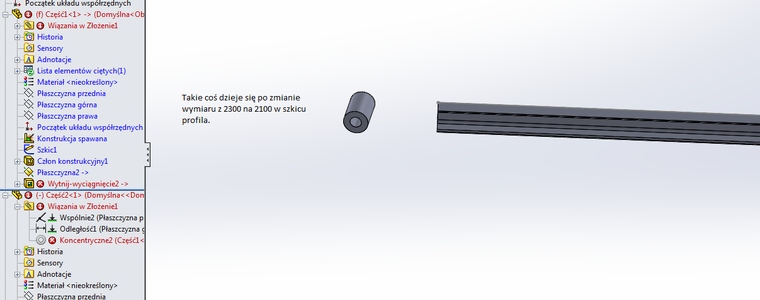

 Rozumiem, tylko teraz jest problem z wsadzeniem tulejki między półki tego ceownika, próbuje jakimiś wycięciami ale to nie zdaje egzaminu, no i wymiar 2100 ma być do środka właśnie tej tulejki.

Dużo nauki przede mną...
