SolidWorks >> Modelowanie części >> Zagięcie detalu nie blaszanego
Autor Wypowiedź
Projektant
2016-05-06, 09:35
Pomógł 0 raz(y).

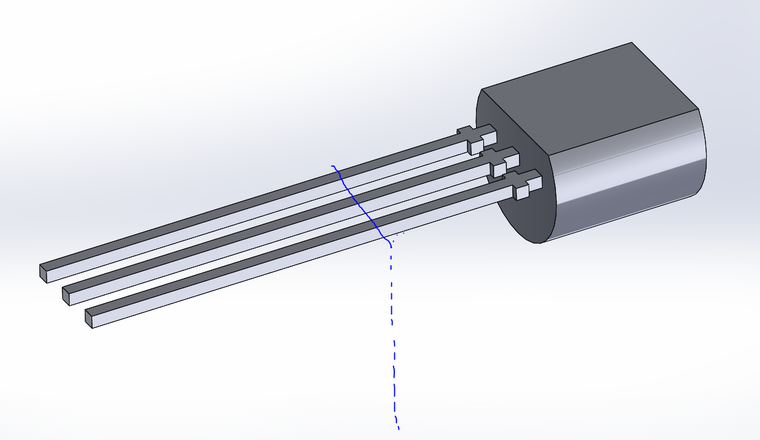

Potrzebuję pomocy w zagięciu detalu który nie jest konstrukcją blaszaną. To dość typowe u mnie działanie np wykrępowanie nóg elementu elektronicznego jak na załączonym obrazku. Co prawda jest opcja gięcie w wstaw>operacje>gięcie ale ono raczej służy do czegoś innego. Nie mogę przy jej pomocą podgiąć zwyczajnie nóżek scalaka. W załączeniu plik SW2016 i parasolid.http://www.pswug.info/image/forum/forum_760_3_2288_8382.sldprthttp://www.pswug.info/image/forum/forum_760_3_2288_8384.x_t

.
2016-05-06, 11:05
Pomógł 52 raz(y).
Da się tym poleceniem tylko trzeba odpowiednio ustawić parametry (płaszczyzny gięcia , promień kąt)


http://www.pswug.info/image/forum/forum_760_3_2288_8386.sldprt
