SolidWorks >> Modelowanie części >> Płynne przejście promienia
Odpowiedz
Autor Wypowiedź
2017-01-09, 17:57
Pomógł 0 raz(y).

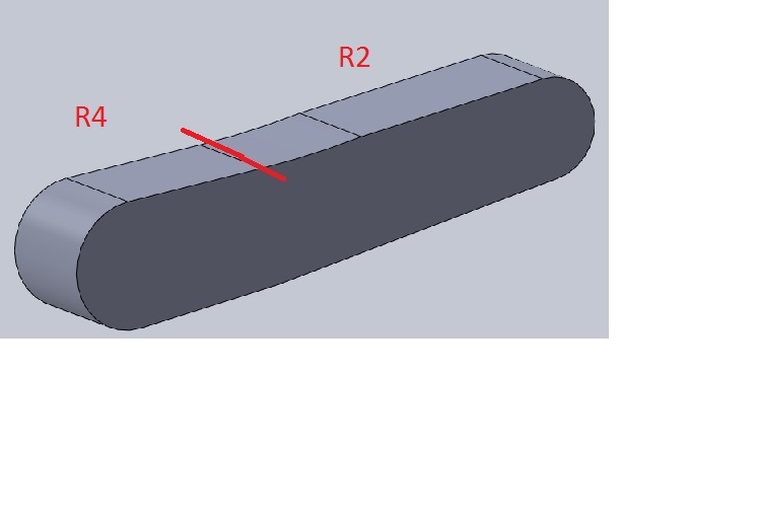

 Czy można coś takiego wykonać? płynne przejście z R2 na R4 /czerwona linia/

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-01-09, 18:52
Pomógł 406 raz(y).
 Pewnie, że można. Ale zwracam uwagę, że skoro jest tam przerwa pomiędzy promieniami to albo musi to być załatane powierzchnią albo np. promieniem jako zaokrąglenie ściany z linią graniczną.

Jednak metodą dobrałbym w zależności od tego, co to jest (z wycinka nie widać). Można np. czasem użyć splajnu w wyciągnięciu.

2017-01-09, 19:48
Pomógł 0 raz(y).
 Nie ma przerwy, zaznaczyłem po prostu miejsce /może błędnie/ przejścia promieni, błędnie bo w rzeczywistości jest to jakiś odcinek, odległość. Jaką operacją najlepiej to wykonać?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-01-09, 20:28
Pomógł 406 raz(y).
 Przykład.

http://pswug.info/image/forum/forum_760_3_2490_8889.sldprt

2017-01-09, 21:41
Pomógł 0 raz(y).
 mam 2014 moża w jakimś .IGS lub .STEP

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-01-09, 22:01
Pomógł 406 raz(y).
 No a co Tobie po takich plikach???

Nowy załącznik w SW2014.
http://pswug.info/image/forum/forum_760_3_2490_8890.sldprt

2017-01-09, 22:36
Pomógł 0 raz(y).
 sorry żle zaznaczyłem teraz to widzę, chodziło mi o funkcje zaokrąglenie, zaokrąglenie kantów
