SolidWorks >> Modelowanie części >> Modelowanie skomplikowanej blachy
Autor Wypowiedź
piping
2017-02-01, 18:58
Pomógł 0 raz(y).
Dzień dobry,

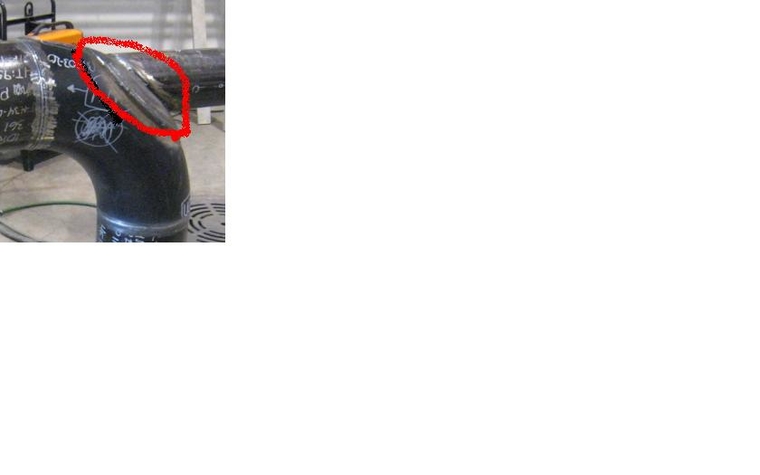

Potrzebuję na części powierzchni zewnętrznej kolana stalowego (10 cali ) dołożyć blachę wzmacniającą o grubości 6.35mm. Ma to być z grubsza taki palcek, jaki zaznaczyłem na czerwono.

Może ma ktoś jakiś pomysł jak to zrobić ?

Z góry dziękuję.

Jurek





CSWP, CSWE, CSWI solid-podreczniki.pl solid-blog.pl solid-szkolenia.pl
2017-02-01, 20:47
Pomógł 357 raz(y).

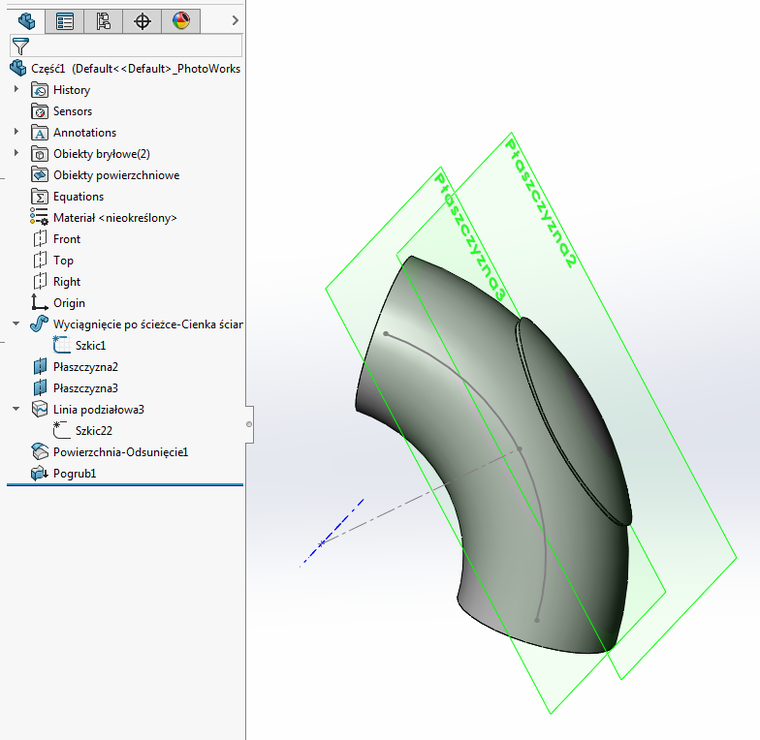

Model w SW to można wykonać bardzo łatwo, gorzej w praktyce... na płaszczyźnie stycznej w środku ściany kolanka narysowałbym np. elipsę (lub dowolny zamknięty kształt) i dalej linia podziałowa. Odsunięcie powierzchni o zero i pogrubienie powierzchni (bez scalania wyników).

Co do metody wykonania w realu, to pewnie tłoczeniem lub wyoblaniem - jak kiedyś robili błotniki Orange County Chopper.


SOLIDWORKS 2018
2017-02-02, 07:18
Pomógł 43 raz(y).
za Pawłem:


piping
2017-02-02, 16:49
Pomógł 0 raz(y).
Dzięki Koledzy !

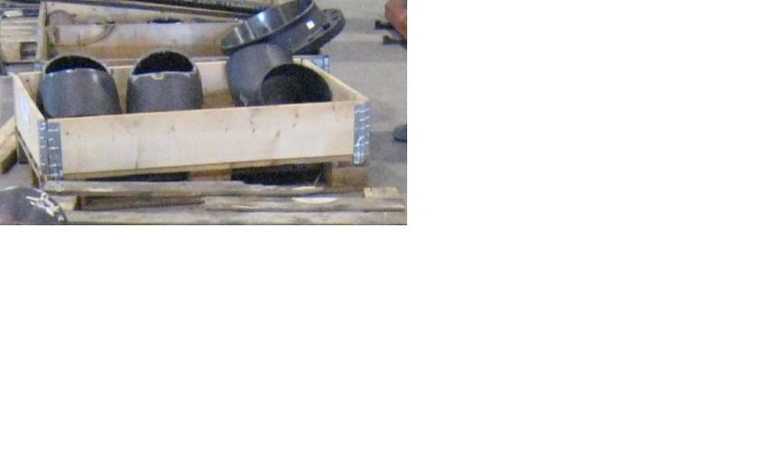

Ze swojej strony podam przepis na "real". To po prostu dodatkowe kolano, z którego wycina się takiego "repada". Na zdjęciu widać dziury w kolanach, które idą na złom.

Bardzo użyteczna metoda przy bardzo dużych obciążeniach rurociągu. Taka ostatnia deska ratunku.




piping
2018-08-04, 11:18
Pomógł 0 raz(y).
Dziękuję. A jak zrobić zamiast "pogrub" to "odejmij" ? Zamiast placka na kolanie potrzebuję aby miało ono delikatne ( 0,5 mm) wgłębienie swojej powierzchni.
Dzięki z góry
