SolidWorks >> Modelowanie części >> Problem z widokiem / kładem
Odpowiedz
Autor Wypowiedź
SOLIDWORKS 2018
2017-04-07, 12:53
Pomógł 43 raz(y).
 hej,

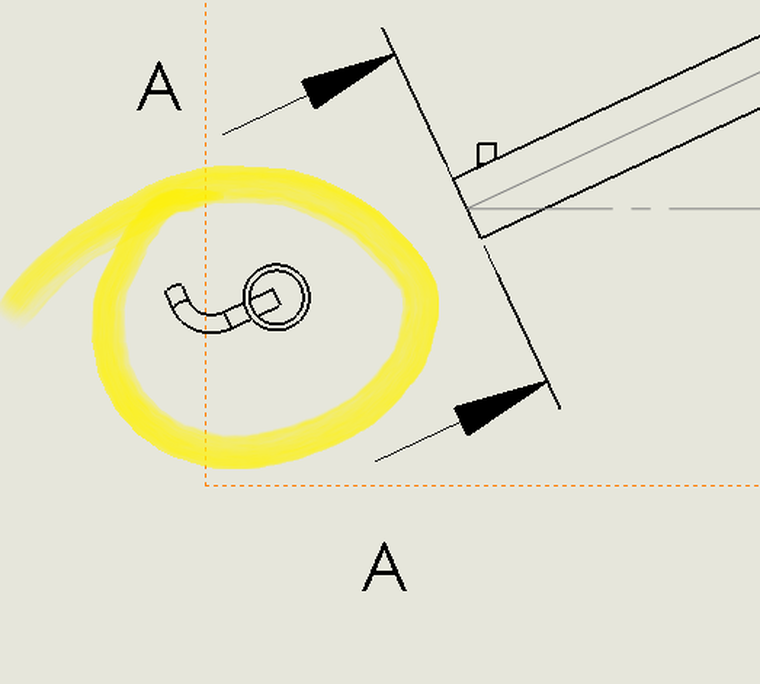

Potrzebuję uzyskać widok w modelu jak na rysunku:


Widok w modelu jak daję widok normalny do czoła rury jest inny niż na rysunku. Abstrahuję od tego, skąd to wynika. Myślę jak uzyskać taki widok z rysunku w modelu.

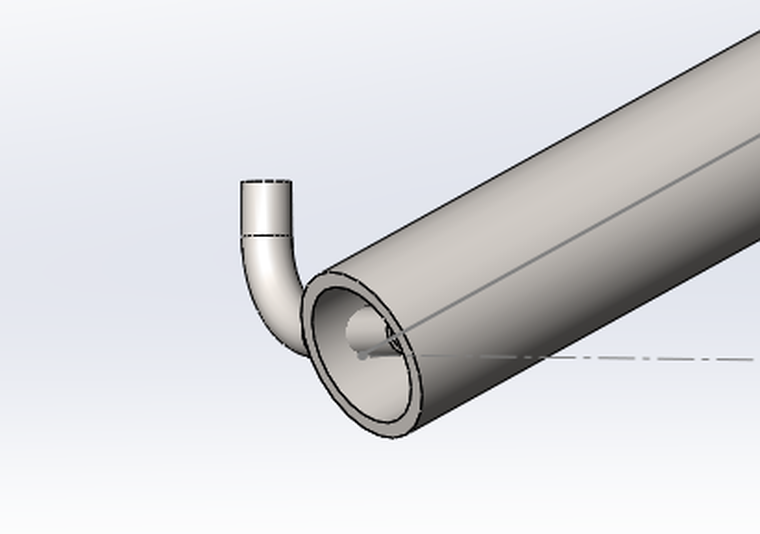

model rur w załączniku:

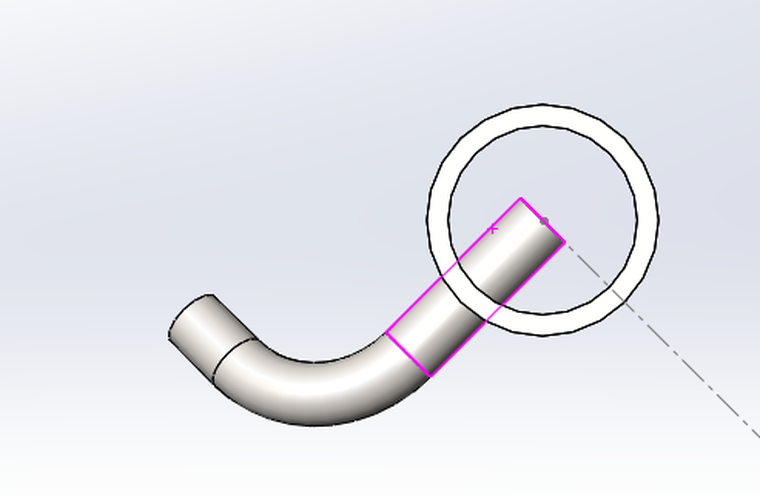

tak robi solid:

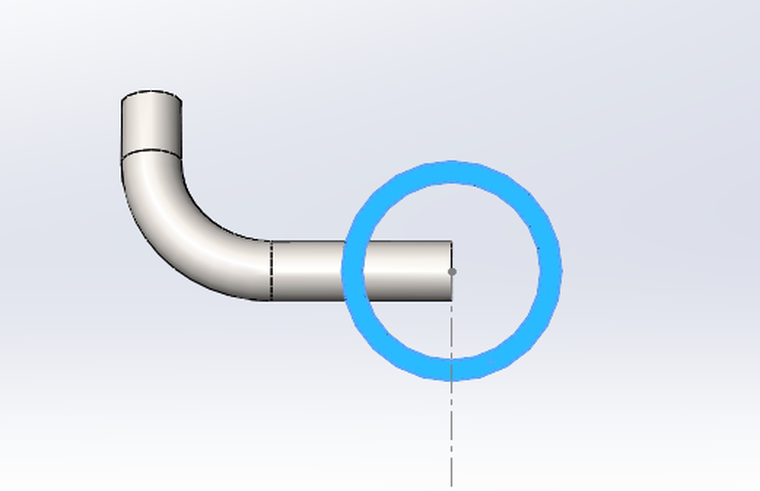

a tak chcę:

2017-04-07, 14:42
Pomógł 18 raz(y).
 Jeśli dobrze zrozumiałem problem, to masz dwie opcje:



1. wstawić na rysunek widok w stosunku do modelu. Najpierw musisz mieć płaszczyzny na modelu,które będą przodem (tę masz, to końcówka rury) i bokiem albo górą. W rysunku dajesz "Wstaw", "Widok rysunku --> W stosunku do modelu", przechodzisz do okna modelu i wskazujesz płaszczyzny, które Ci pasują.

2. Ustawic model tak jak chcesz go widziec na rysunku, wciskasz spację, dajesz "Nowy widok" (ikonka lunety z gwiazdką), nazywasz go i potem na rysunek wrzucasz ten właśnie widok.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-04-07, 21:29
Pomógł 405 raz(y).
 Obróć widok i tak będzie najszybciej.

2017-04-09, 07:48
Pomógł 36 raz(y).
 Witam.

Masz różne mozliwości, tak jak koledzy już napisali. Oto przykład:



Pozdrawiam.

SOLIDWORKS 2018
2017-04-12, 13:23
Pomógł 43 raz(y).
 Dzięki, ale chodziło mi o uzyskanie tego efektu w modelu. Obrócę po prostu model jak pisał Paweł (a chciałem to uzyskać automatycznie - taki widok).
