SolidWorks >> Modelowanie części >> Lustro konstrukcji spawanej
Odpowiedz
Autor Wypowiedź
Makom
2017-11-26, 20:03
Pomógł 0 raz(y).
 Mam do wykonania lustro niesymetrycznej konstrukcji spawanej. Konstrukcja składa się z kilku grup. Po zrobieniu lustra względem prawej ściany konstrukcji nie mogę usunąć źródła bo ginie mi lustro . Mógłbym wprawdzie ukryć źródła lecz wolałbym aby go całkowicie usunąć. Czy jest to jakoś możliwe. Mam SW 2012.
Pozdrawiam Andrzej

SOLIDWORKS 2018
2017-11-27, 08:46
Pomógł 43 raz(y).
 Myślę, że wyjściem może być tu usunięcie (usuń/zatrzymaj obiekt) obiektu oryginału po wykonaniu lustra obiektów (w nowej konfiguracji najlepiej). Względnie, żeby trwale usunąć oryginał można zapisać do stepa czy parasolida.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-27, 11:44
Pomógł 406 raz(y).
 Do wykonywania lustra służy operacja o nazwie Lustro (menu wstaw)- wszystkie inne metody są naokoło.

Makom
2017-11-27, 13:13
Pomógł 0 raz(y).
 W operacji "lustro" nie mogę usunąć źródła.

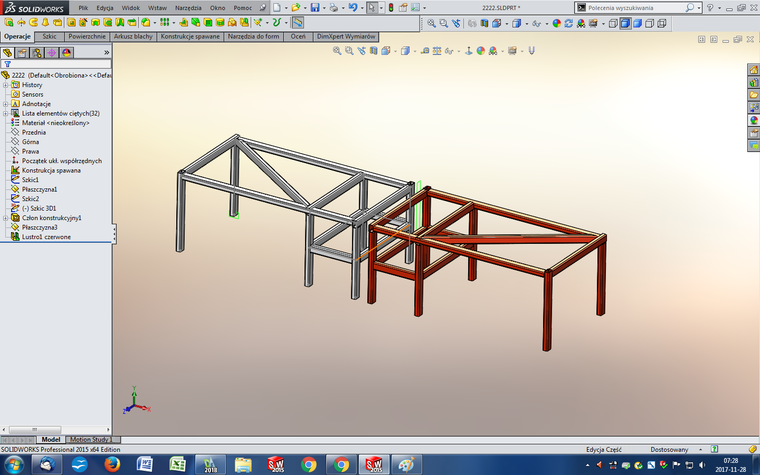

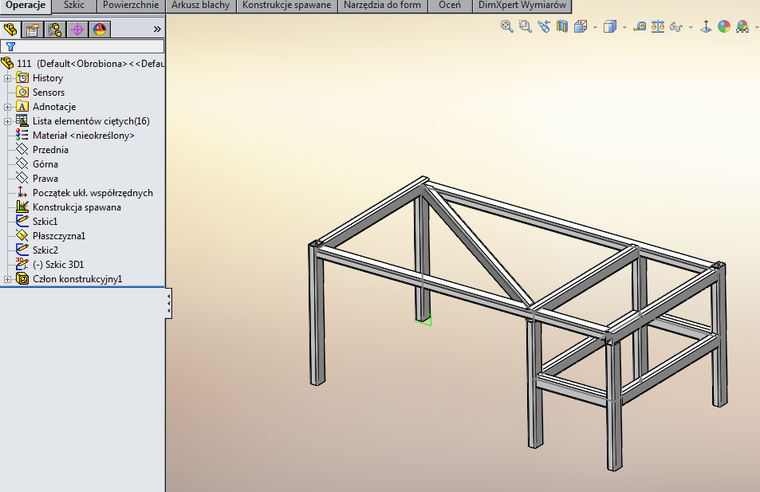

Przykładowy konstrukcja . Jak zrobić jej lustro nie wchodząc do szkiców (ta rzeczywista konstrukcja jest bardziej skomplikowana).
Andrzej

2017-11-27, 14:41
Pomógł 0 raz(y).
 A gdybyś po lustrze użył opcji "zapisz obiekty"? Zaznaczasz które elementy chcesz zapisać i tam używasz opcji "utwórz złożenie".

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-27, 21:33
Pomógł 406 raz(y).
 Myślę, że da się odbić i jednocześnie zerwać powiązanie ( ->X). Oddzielny aspekt to możliwość niezależnej edycji tej konstrukcji lustrzanej... Trudno się odnieść nie znając więcej istotnych szczegółów.

Makom
2017-11-28, 07:30
Pomógł 0 raz(y).
 Odbić oczywiście można , ale jak odbić i zostawić tylko odbicie (to czerwone).
Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-28, 11:22
Pomógł 406 raz(y).
 Trzeba usunąć obiekty - jak pisał ktoś wyżej. Ja użyłem zupełnie innego polecenia.

Makom
2017-11-28, 11:45
Pomógł 0 raz(y).
 A jakiego?
Andrzej

Makom
2017-11-28, 12:13
Pomógł 0 raz(y).
 Zrobiłem to przez "Wstaw" "Lustro części". Niestety jest to nieprzydatne bo zamienił mi profile na bryły i nie mogę zrobić listy elementów ciętych.
Andrzej

Makom
2017-11-28, 12:46
Pomógł 0 raz(y).

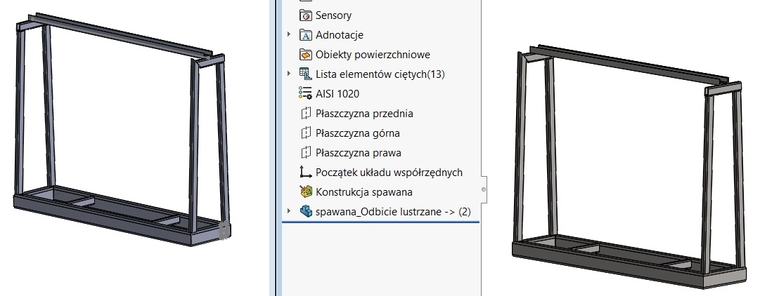

 Chyba się udało. Przy Wstaw-Lustro części należało dodać opcję "Właściwości listy elementów ciętych" i utworzył mi lustro konstrukcji spawanej jako zupełnie nowy plik.
Andrzej
Piszę bo może komuś się przyda.
