SolidWorks >> Modelowanie części >> bryła z DXF
Odpowiedz
Autor Wypowiedź
Użytkownik usunięty
Krzysztof Kowalski
Ściągnąłem ze strony internetowej ROTEX  plik DXF /sprzęgło bezluzowe/. Czy mogę na podstawie DXF wykonać bryłę?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-12-06, 10:05
Pomógł 405 raz(y).
 Jasne, że możesz...
Jednak wynik zależy od wielu czynników. Bo jeżeli jest to złożenie to będzie ciężko odtworzyć części składowe - jedynie uproszczoną bryłę - co w wielu wypadkach jest wystarczające.
Jeden z przykładów znajdziesz poniżej, a jeżeli będziesz miał pytania to dawaj śmiało.
[url=http://www.youtube.com/watch?v=dw_DJC04OQk]http://www.youtube.com/watch?v=dw_DJC04OQk
Możesz podesłać plik na pawel.keska@pswug.info to zobaczę jak to wygląda.

Panienka do wszystkiego
2010-12-06, 21:48
Pomógł 66 raz(y).
 Witam,


Ściągnąłem ze strony internetowej ROTEX  plik DXF /sprzęgło bezluzowe

a czemu nie gotowy model??? Tez maja.

Pozdr. tomek


CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-12-06, 21:56
Pomógł 405 raz(y).
 No nie mów, że były dostępne igesy czy też inne formaty...
Bo 2 h temu wysłałem koledze model 3D.

..
2010-12-07, 07:02
Pomógł 3 raz(y).
 Mają mają gotowe modele, dokładnie tak jak mówisz w iges-ach, sam korzystałem z ich modeli jak pisałem pracę, tylko, że na http://www.sprzegla.pl/ nie znajdzie się 3D, jak dobrze pamiętam była to jakaś inna strona na którą trafiłem poprzez jakiś link na stronie, jakoś tak - jak będzie potrzeba to się poszuka ;-)
----------------------------
Znalezione:   http://www.ktr.com/de/produkte/kupplungen/rotex/zs-dkm-h.htm , trzeba kliknąć obrazek jak na screenie albo bezpośrednio z tego linku "Zum KTR 3D-SpaceCenter" i się zarejestrować, w dalszej kolejności można wybierać to co nas interesuje.
screen:

Panienka do wszystkiego
2010-12-07, 11:12
Pomógł 66 raz(y).
 Witam,

dokladnie jak mowi Lukasz - jest wszystko....

Pozdr. tomek

Użytkownik usunięty
Krzysztof Kowalski
Dzięki Wszystkim, już się rejestruję i będę działał. Sorry Paweł że zawracałem Ci głowę, ale znalazłem jedynie format DXF

CZY MOŻNA TE RYSUNKI EDYTOWAĆ??

..
2010-12-14, 07:05
Pomógł 3 raz(y).
 Bryły jako takiej nie można edytować bo jest w formacie uniwersalnym IGES, więc Solid będzie widział ją w drzewie operacji jako import. Można użyć rozpoznawania operacji ale prawdopodobnie trzeba tą opcję w miarę ustawić bo jak rozpoznaje operacje to nieraz fajne cyrki wychodzą, ale lepiej mieć w drzewie więcej (dziwnie) rozpoznanych operacji i mieć edytowanie niż przy normalnym modelowaniu.
pozdrawiam Łukasz

Użytkownik usunięty
Krzysztof Kowalski

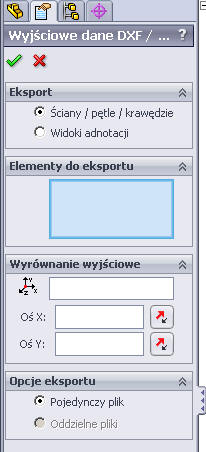

Mam jeszcze pytanie odnośnie zapisywania części jako .dxf. W jaki sposb najlepiej zapisać część, są dwie możliwościplik będzie "obrabiany" w programie CAM. Z opcją widoki adnotacji nie ma problemu, natomiast z opcją mogę zaznaczyć tylko jedną powierzchnię. Jest to podłużna podkładka z dwoma otworami

Panienka do wszystkiego
2011-02-19, 16:53
Pomógł 66 raz(y).
 Czesc,

o ile wiem, to export do DXF jest plaski (2D). Do CAM bedzie lepszy STEP albo inny wczytywalny przez dany program (CAM). Mialem tylko raz w zyciu jeden DXF jako 3D.

Pozdr. tomek
