SolidWorks >> Modelowanie części >> Funkcja Flex i wypłaszczenie płyty
1  2    >
Odpowiedz
Autor Wypowiedź
2021-04-16, 12:41
Pomógł 0 raz(y).
 Rysuje krzywa i wyciągam powierzchnie. Następnie używam funkcji FLEX do zawieniecia w ślimak i pogrubiam (THICKEN). Pierwszy problem to brak ciągłości krzywej



Drugi temat to wypłaszczenie wszystkich boków po przecięciu ich powierzchniami powstałymi na krawędziach zewnętrznych i wewnętrznych w narożnikach. Wiem ze to możliwe.

Pliki 3D:
https://drive.google.com/file/d/1Tu7SGP6DYGCyyz5eFmUXVIflYWgfLa1_/view?usp=sharing
https://drive.google.com/file/d/1S8l5DLnt_7PYdpQ3U_RkukXhQ_bCM6VV/view?usp=sharing

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-04-16, 17:50
Pomógł 405 raz(y).
 Jak ma to wyglądać docelowo?

Są dwie istotne opcje, zachowaj twarde krawędzie i rozdzielczość. Od nich oraz ustawienia płaszczyzn zależy wynik.
Może się zdarzyć, że nie da się detalu zgiąć tym narzędziem bez uprzedniego podziału (jeżeli płaszczyzna przecina detal wielokrotnie).

2021-04-16, 17:58
Pomógł 0 raz(y).
 Krzywe musza być płynne bez uskoków - plik before_flex.IGS. Wylot jest prosty wiec w funkcji Flex definiuje tutaj trim plane 30mm od wylotu.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-04-16, 21:33
Pomógł 405 raz(y).
 Pokaż jak ma wyglądać docelowo, plik before nie zawiera operacji, więc nic mi to nie mówi.
U mnie jak wycinam 1/4 to gładko się zagina.

2021-04-17, 12:00
Pomógł 0 raz(y).

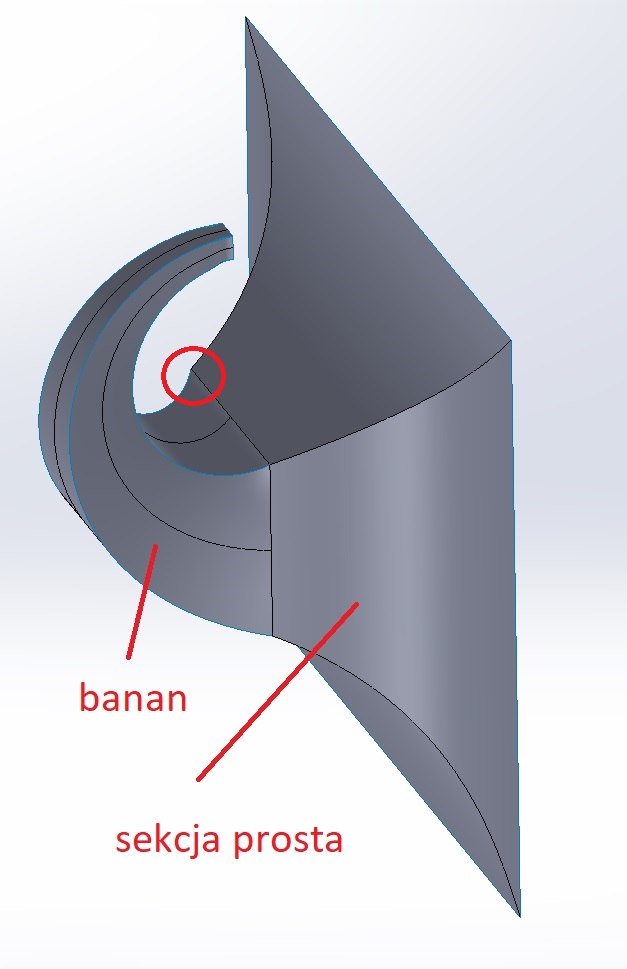

 Ma wyglądać tak jak niżej bez tego uskoku zaznaczonego kółkiem. Jak się to uda zrobić to wtedy dziele model na 4 ściany i robię wypłaszczenie. Potem sprawdzimy na frezarce czy ściany ładnie się zbiegną.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-04-17, 13:55
Pomógł 405 raz(y).
 Tak się nie da. Sekcja prosta nie jest wcale prosta, a ponadto całość komplikuje fakt, że płaszczyzna gięcia przecina detal w dwóch miejscach.

Trzeba podzielić część i zagiąć od płaszczyzny podziału. Niestety geometria nie pozwoli uzyskać płynnego przejścia, ja oczywiście nie wiem jakie mają być odległości i kąt, ale moim zdaniem nie wyjdzie to dobrze.

Trzeba wyciąć fragment i go wyciągnąć od nowa.

2021-04-17, 20:44
Pomógł 0 raz(y).
 Czy możesz załączyć sldprt? (używam wersji 2018)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-04-17, 22:47
Pomógł 405 raz(y).
 Pewnie, że mogę :)
Piwo się należy, bo musiałem zrobić od nowa w niższej wersji.
https://pswug.info/image/forum/forum_760_3_3322_10473.zip

2021-04-17, 23:02
Pomógł 0 raz(y).
 To pisz ile chcesz za prace na priv. Chciałbym zrobić test na frezarce. Teraz trzeba podzielić na ściany i wyplaszczyc żeby otrzymać krawędzie styku w 3D. Po wyfrezowaniu wygnę ponacinany MDF i zobaczymy czy da się zrobić takie pudełko.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-04-17, 23:11
Pomógł 405 raz(y).
 Z blach.

https://pswug.info/image/forum/forum_760_3_3322_10474.zip

2021-04-17, 23:30
Pomógł 0 raz(y).

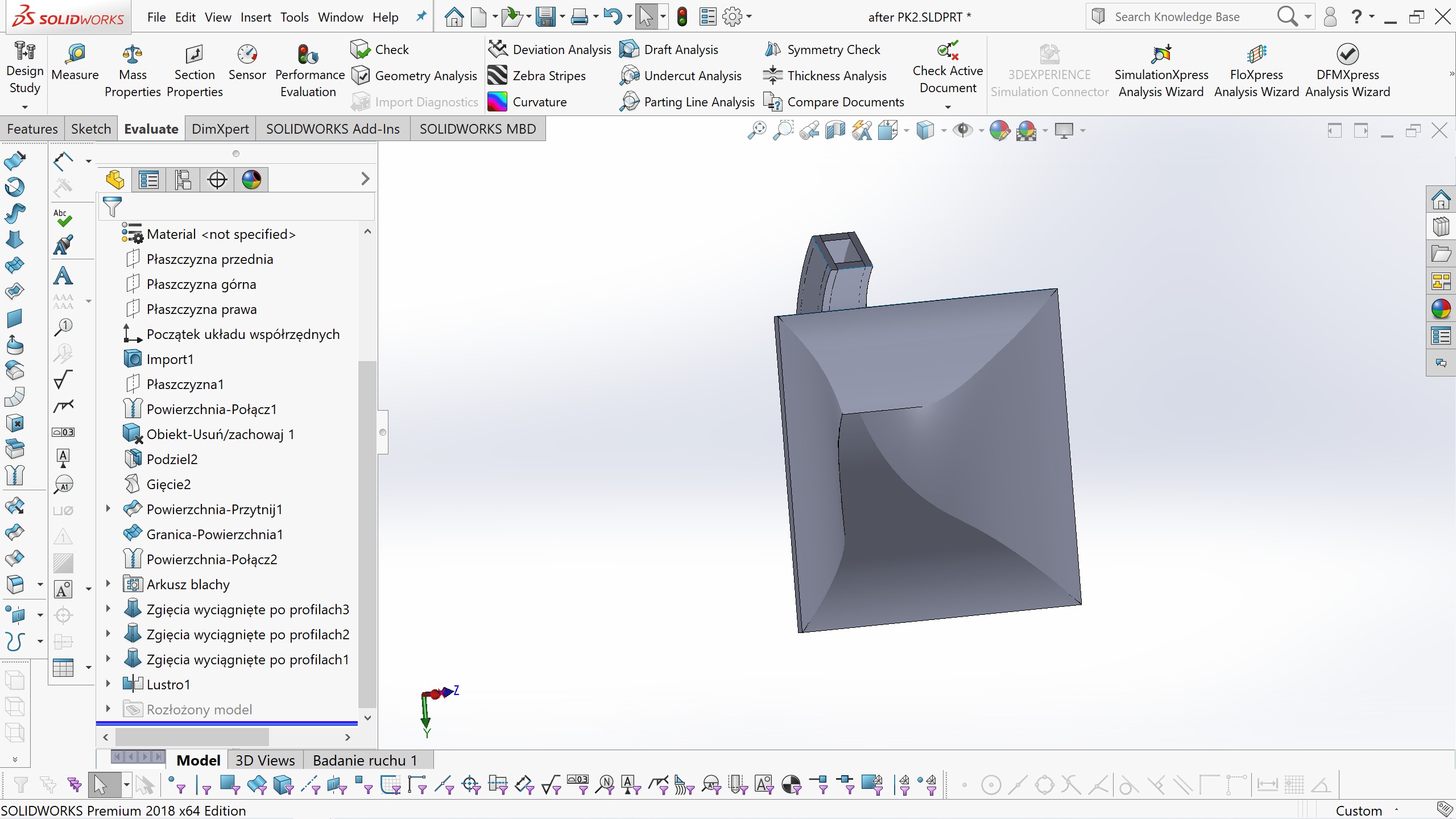

 U ciebie pokazuje rozłożony model?

2021-04-25, 23:31
Pomógł 4 raz(y).

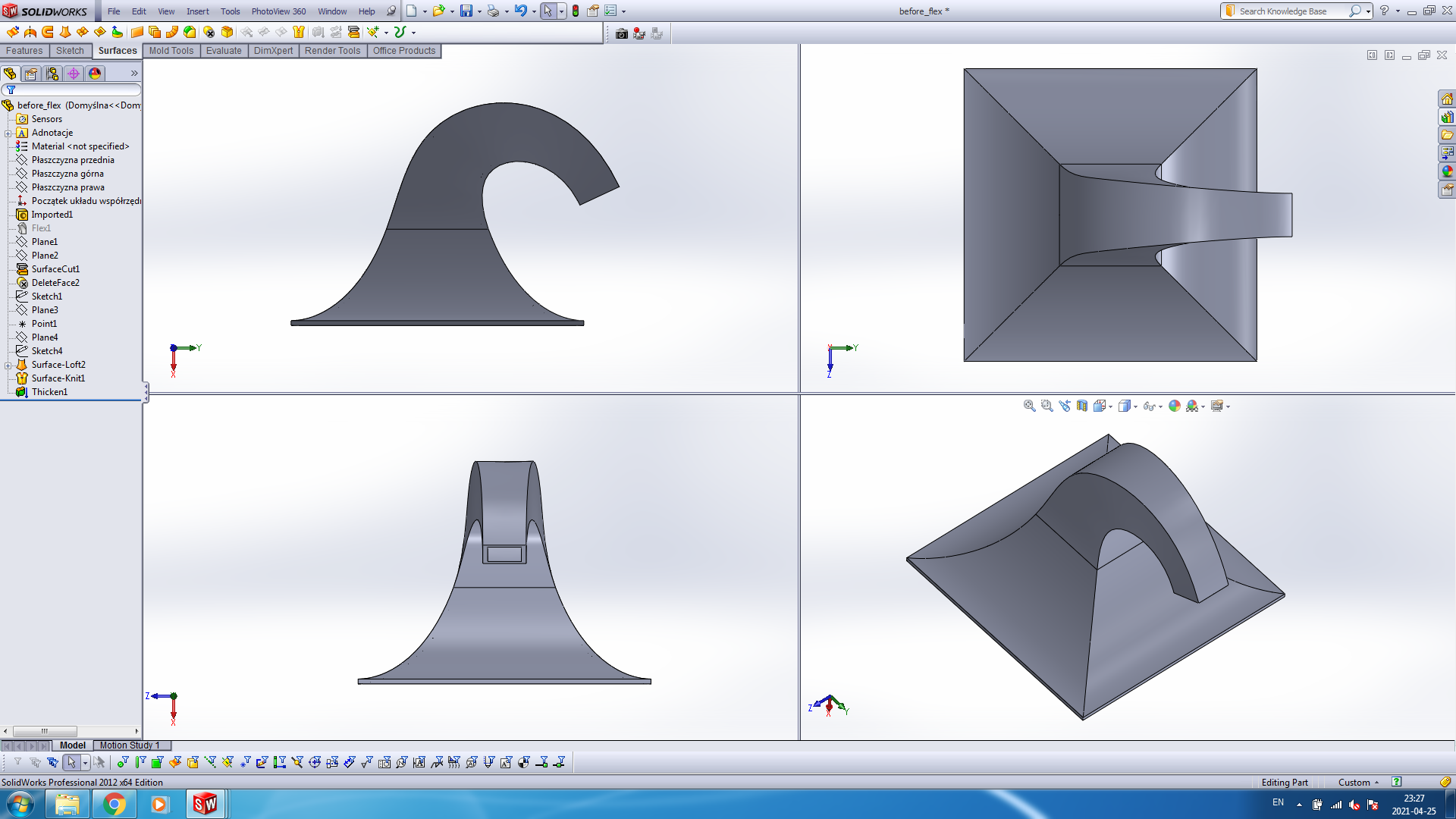

 Myślę że lepiej użyć tutaj Loft zamiast Flex
Pozdrawiam

2021-04-26, 00:13
Pomógł 0 raz(y).
 Wygląda duzo płynniej - ważne aby zachować pola przekrojów poprzecznych. Ciężko jest zmienić na Loft?

2021-04-26, 10:10
Pomógł 4 raz(y).
 Jak widzisz w drzewie operacji nie ma wielu operacji. A jeśli chodzi o przekroje to w przypadku użycia Loft masz kontrole na tym.
Pozdrawiam

2021-04-26, 11:19
Pomógł 0 raz(y).
 Gdyby tylko można było zachować krzywa tego obiektu a tak skąd wiesz czy będzie zachowana po interpolacji splajnem?

2021-04-26, 12:18
Pomógł 4 raz(y).
 Przecież masz jakieś wytyczne odnośnie kształtu krzywizny.

2021-04-26, 13:17
Pomógł 0 raz(y).
 Tak ale jak prowadzisz splajn to musisz tak ustawić punkty żeby dobrze odwzorował krzywa? Może pokaz ten plik.

2021-04-26, 14:05
Pomógł 4 raz(y).
 Jeśli chcesz mieć bryłę zbliżoną do tej z funkcji Flex użyj jej jako podstawy do naszkicowania spline'u i profilów dla Loft. Plików z zasady nie umieszczam gdyż unikam wykonywania pracy za kogoś.
Pozdrawiam

EDIT
Jeszcze jedno. Czasem nie da się zapewnić płynnych powierzchni i kształtu profili. Tutaj odpowiedni przepływ pracy nie powinien powodować takich problemów. Natomiast wycięcie zdeformowanej części z bryły "Flex" i załatanie powierzchniami nie jest właściwą drogą. Spowoduje to brak płynności w całym zakresie jak to nazwałeś "banana"

2021-04-26, 14:51
Pomógł 0 raz(y).
 Dziękuję. Czy teraz możemy podjąć kwestię wypłaszczenia ścian o grubości 12mm żeby wyciąć na ploterze otrzymawszy dokładne odwzorowanie styków?

2021-04-26, 15:43
Pomógł 4 raz(y).
 Niestety nie da się tego osiągnąć automatycznie. Moduł Blachy w SW generuje krawędzie prostopadłe do płaszczyzny blachy. No chyba że coś się zmieniło w nowych wersjach ale nie przypuszczam. A w tym przypadku kąt krawędzi w stosunku do powierzchni jest zmienny w zakresie od 90 do 45 stopni. Więc w trzeba zamodelować cztery boki jako osobne powierzchnie, pogubić i je przekonwertować na blachy. Potem dociąć wykorzystując wewnętrzne krawędzie.
Pozdrawiam

Edit.
Przy tej grubości MDF może wystąpić problem na bocznych ścianach które są skręcone. Ponacinanie umożliwia symulację zginania ale ze skręceniem? Wszystko zależy od jego wartości.
