Autor | Wypowiedź |
SW 2018 SP5
2021-05-07, 19:33
Pomógł 0 raz(y).
|

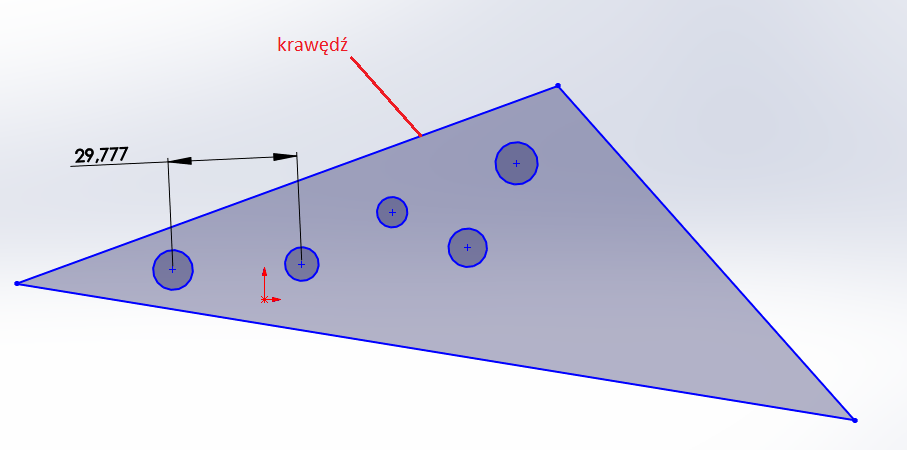

W jaki sposób przy wykonywaniu szkicu modelu mogę ułożyć wymiary równolegle do wybranej krawędzi? W pliku rysunku potrafię to zrobić ale nie na etapie szkicu modelu. Proszę o instrukcję krok po kroku. |
|
|
2021-05-08, 10:37
Pomógł 36 raz(y).
|

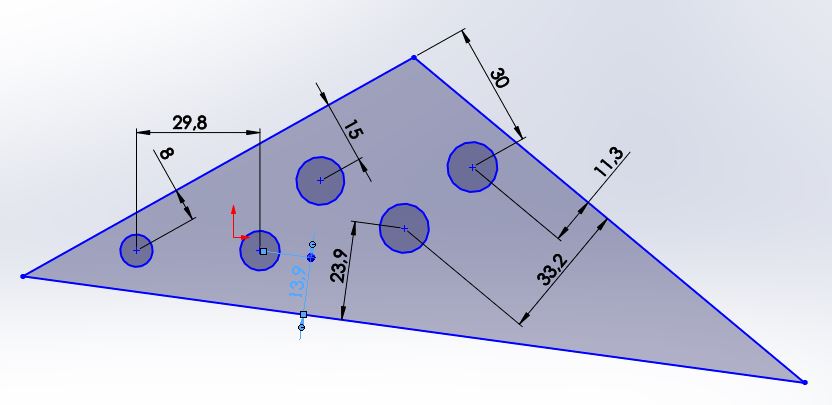

Nawrocki Dariusz W jaki sposób przy wykonywaniu szkicu modelu mogę ułożyć wymiary równolegle do wybranej krawędzi? W pliku rysunku potrafię to zrobić ale nie na etapie szkicu modelu. Proszę o instrukcję krok po kroku. Witam, Klikasz okrąg i linię i masz wymiar. Dla ułatwienia (jeśli to nie ma znaczenia) dałbym jedną linię (trójkąta)pionową lub poziomą. |
|
|
.
2021-05-08, 14:38
Pomógł 52 raz(y).
|

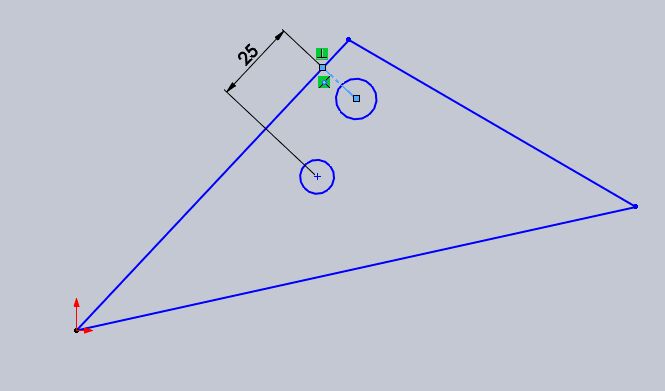

Chyba nie o to chodziło Dariuszowi. W szkicu nie ma opcji wyrównania wymiaru do krawędzi. Najprościej poprowadzić linię pomocniczą ze środka jednego z okręgów , prostopadle do wybranego boku, a następnie poprowadzić wymiar od niej do środka drugiego okręgu. |
|
|
2021-05-08, 19:59
Pomógł 36 raz(y).
|
Witam, Ja sugerowałem się zaznaczoną krawędzią co do wymiaru ale z linią też jest wyjście. Pozdrawiam. |
|
|
