2011-02-24, 20:02
Pomógł 0 raz(y).
 Witam,
Podpowiedzcie proszę jakiej metody użyć do zamodelowania bieżnika typu kostka oraz typu "deszczówka" (z cyklicznymi skośnymi bruzdami)? Zwłaszcza kostka... Juz zaczynałem kombinować z wklejaniem tychże. Używam SW Standard 2010.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-02-24, 20:46
Pomógł 405 raz(y).
 Wycięcie po ścieżce, wyciągnięcie wycięcia z odsunięciem od ściany, operacja boole'a - z odjeciem bryły rowka od opony i wielu innych - później powtórzone w szyku.
Może jakiś obrazek - opon jest na tyle dużo, że trudno zgadnąć o co dokładnie chodzi.

2011-02-25, 18:34
Pomógł 0 raz(y).
 Kształt jest dla mnie najmniej znaczący ale załączam przykład. Nie uścisliłem, że nie bardzo wiem jak rozwiązać szkicowanie... Czy mam przyjąć po jednej płaszczyźnie pomocniczej dla każdego rzędu wypustków (w poniższym przykładzie 5 lub 3 + lustro) i wyciągnąć bryły? Czy może jest jakiś sposób?

Panienka do wszystkiego
2011-02-25, 19:19
Pomógł 66 raz(y).
 czesc,

zalezy jak dokladnie chcesz modelowac i jaki profil... Ja to bym zrobil (dla "kostek") tak.

http://rapidshare.com/files/449815901/OPONA.zip
http://www.pswug.info/image/forum/forum_760_3_335_2008.zip


Pozdr. tomek

Panienka do wszystkiego
2011-02-25, 19:23
Pomógł 66 raz(y).
 Ja to chyba juz jestem za stary... ( ale mi sie w koncu udalo podpiac ZIP'a)

2011-02-25, 20:34
Pomógł 0 raz(y).
 Nieprzypadkowo zamieściłem oponę rowerową. Dla mnie wyzwaniem jest jej krzywizna.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-02-26, 07:08
Pomógł 405 raz(y).
 Gdzie ten załącznik?

2011-02-26, 13:18
Pomógł 0 raz(y).
 Chyba też za stary jestem...
http://www.ceneo.pl/showPicture.aspx?productID=2258930

2011-02-26, 13:20
Pomógł 0 raz(y).
 Co prawda nie jest to identyczny przykład z tym jaki zdawało mi sie, że załączyłem ale zbliżony.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-02-26, 17:33
Pomógł 405 raz(y).
 Ja robiłbym to tak, rysuje te prostokąty na jednej z płaszczyzn przechodzących przez oś, następnie linią podziałową dzielę ściany. Wydzielony ściany odsuwam powierzchniowo o zero, a następnie z tych powierzchni robię bryły poprzeż operację pogrub. Oczywiście wyniki kopiuje w szyku (jako obiekty bryłowe) albo jako operacje jeżeli podczas pogrub była zaznaczona opcja scalania wyników. Na konieć odcinam wystąjące fragmeny szkicem przez obrót uzyskując powierzchnię styku bieżnika z podłożem.
Oczywiście można to wykonać na wiele sposobów ale chyba tak ja to robiłbym.
Wyciągnięcie z odsunięciem od powierzhni da "kostki" równoległe do płaszczyzny szkicu  a tutaj ewidentnie są one prostopadłe do ścian.
Jak coś mogę wykonać prosty model jako przykład.

Panienka do wszystkiego
2011-02-26, 19:48
Pomógł 66 raz(y).
 Witam,
Nieprzypadkowo zamieściłem oponę rowerową

tez nie problem... Jak odpalisz "MUSTER", to poczekaj (wypij kawe). To trwa przy 200 powtorzeniach.

http://www.pswug.info/image/forum/forum_760_3_335_2009.zip

Pozdr. tomek



2011-02-27, 16:36
Pomógł 0 raz(y).
 Dzięki Panowie.
P.S. Pawle będę wdzięczny za dodatkowy przykład.

brak
2011-02-27, 21:24
Pomógł 6 raz(y).
 Witajcie,
ja zaproponuje moze jeszcze taka metode, oczywiscie wymiary z kosmosu. Metoda nie jest super (co widac chyba po rozmiarze pliku), ale jest inna niz zaporoponowane wczesniej, a efekt jest chyba wystarczajacy (nie wiem do czego potrzebny Ci ten model).
http://hotfile.com/dl/107819012/fa18220/opona_rowerowa.SLDPRT.html
pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-02-28, 09:19
Pomógł 405 raz(y).
 Moja propozycja w załączniku. Niestety ze zdjęcia nie widzę jak tam jest z pochyleniami w odniesieniu do płaszczyzny normalnej w punkcie.
http://www.pswug.info/image/forum/forum_760_3_335_2014.zip

Panienka do wszystkiego
2011-02-28, 09:54
Pomógł 66 raz(y).
 Czesc Pawel,

wstawilbys dla biednych ( max SWX 2009) bez subskrypcji przynajmniej jakies zdjecie....

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-02-28, 10:38
Pomógł 405 raz(y).
 No niestety...obecnie jedynie mogę do 2010 i 11 zapisać.

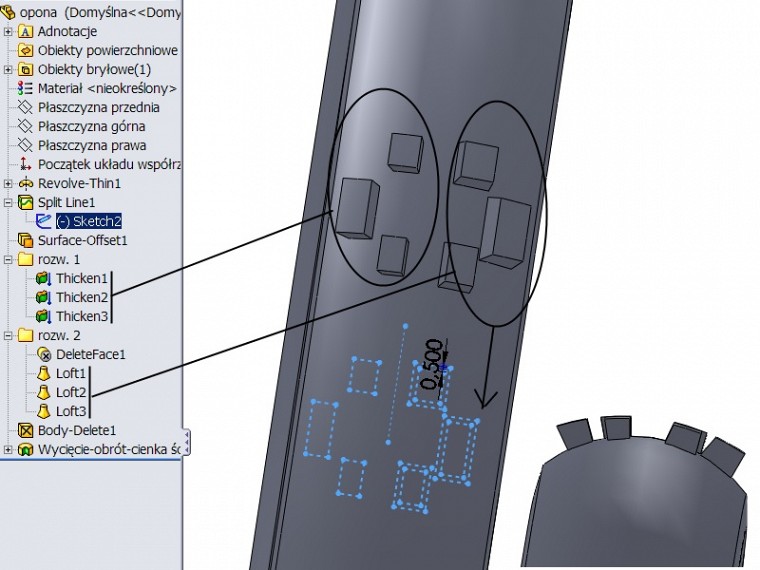

Ale przygotowałem screena - użyłem linii podziałowej a następnie pogrubienia odsuniętej powierzchni, a w drugim przypadku wyciągnięcia po profilach aby uzyskać odpowiednie pochylenia (ze szkicu z odsunięciem)

Panienka do wszystkiego
2011-02-28, 10:51
Pomógł 66 raz(y).
 Dzieki, fotka wystarczy.

Pozdr. tomek

2011-02-28, 12:32
Pomógł 0 raz(y).
 Dzięki. Temat uważam za wyczerpany. Odpowiadając na pytanie o cel - stricte poznawczy ;].

2011-06-04, 19:10
Pomógł 18 raz(y).
 Temat wyczerpany, ale tak tylko pokażę jaki ja stosuję bieżnik w samochodowej.

Wymyślony, dość łatwy w zrobieniu. Największym problemem było zrobienie samego profilu opony, aby wyglądała "geometrycznie".



Uploaded with ImageShack.us

Panienka do wszystkiego
2011-06-04, 19:22
Pomógł 66 raz(y).
 Jak dla mnie, to perfect... Jak bym mial narzekac ( ale nie mam po co) , to bym jako przedstawiciel f-my Bridgestone powiedzial, ze moje Logo (napis) jest za slabo widoczny...



Pozdr. tomek
