SolidWorks >> Modelowanie części >> Zaokrąglenie na ścianie cylindrycznej
Odpowiedz
Autor Wypowiedź
SOLIDWORKS 2018
2012-05-07, 19:32
Pomógł 43 raz(y).
 Hej,

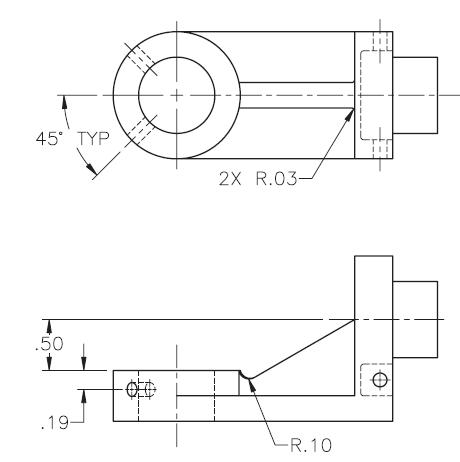

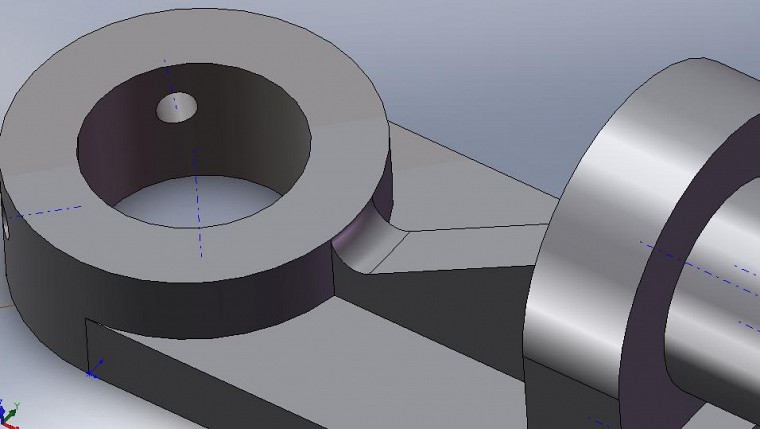

Usiluję zrobić zaokrąglenie jak na rysunku. Sprawa zapewne jest prosta no ale nie wychodzi.








CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-05-07, 21:42
Pomógł 406 raz(y).
 Narysuj żebro operacją żebra - szkic niżej w stosunku do górenej tulei i wstaw zaokrąglenie normalnym promieniem. Oczywiście, przy pewnej wysokości żebra promień zacznie się poniżej, wówczas można wybrać zaokrąglenie ściany z krawędzią graniczną.

SOLIDWORKS 2018
2012-05-07, 22:30
Pomógł 43 raz(y).
 Dzięki.

2012-08-16, 19:38
Pomógł 0 raz(y).
 Jak w tym zadaniu można utworzyć otwory na płaszczyźnie cylindrycznej? W tym przypadku pod kątem 45 stopni do osi symetrii. Byłbym wdzięczny za naprowadzenie.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-08-16, 20:37
Pomógł 406 raz(y).
 Kreator otworu ze szkicu 3D, od punktu poprowadź linię pomocniczą do środka (np. do tymczasowej osi albo dodając relację koncentrycznie) oraz drugą linię np. po osi x,y,z albo wyrównanej równolegle do krawędzi. Wówczas można dowolnie wymiarować kąt.



Oczywiście sposobów jest wiele - trzeba dostosować do sytuacji.

2012-08-22, 13:02
Pomógł 0 raz(y).

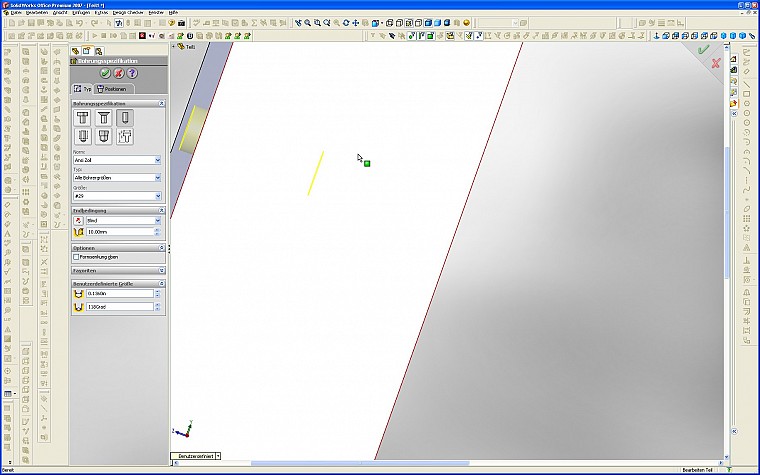

 Dzięki za pomoc. Utworzyłem płąszczyznę szkicu, wstawiłem osie, dodałem punkty do tych osi tworząc relację, później użyłem kreatora i poszło. Tylko jak w kreatorze ustawić wielkość otworu na 0.136 cali?

DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2012-08-22, 14:02
Pomógł 18 raz(y).
 W typie otworu wybierz ostatnia ikonkę, "Otwór starszego typu".W polu wymiary przekroju zmień wartość na taką jaką chcesz.

Panienka do wszystkiego
2012-08-22, 14:27
Pomógł 66 raz(y).
 Ustaw odpowiednio i bedzie cacy...

Pozdr. tomek

2012-08-22, 14:40
Pomógł 0 raz(y).
 Dzięki. W sumie zmieniłem wielkość otworu w szkicu, bo ustawiłem wcześniej przybliżoną wartość. Jeszcze jedna kwestia - masa całkowita części w funtach wychodzi mi 0.45, w odpowiedziach najbliżej tej wartości jest 0.47. Czym może być spowodowana ta różnica? Podkreślam, że wymiary się zgadzają. Sprawdziłem. Materiał : alloy steel.
