SolidWorks >> Modelowanie części >> Wycięcie w walcu
Odpowiedz
Autor Wypowiedź
SOLIDWORKS 2018
2012-08-29, 11:42
Pomógł 43 raz(y).
 Hej,

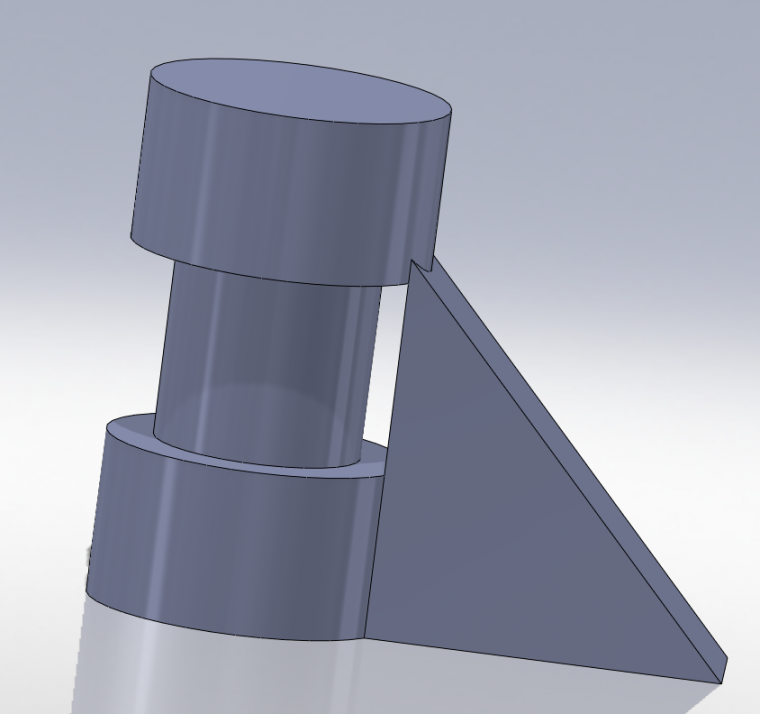

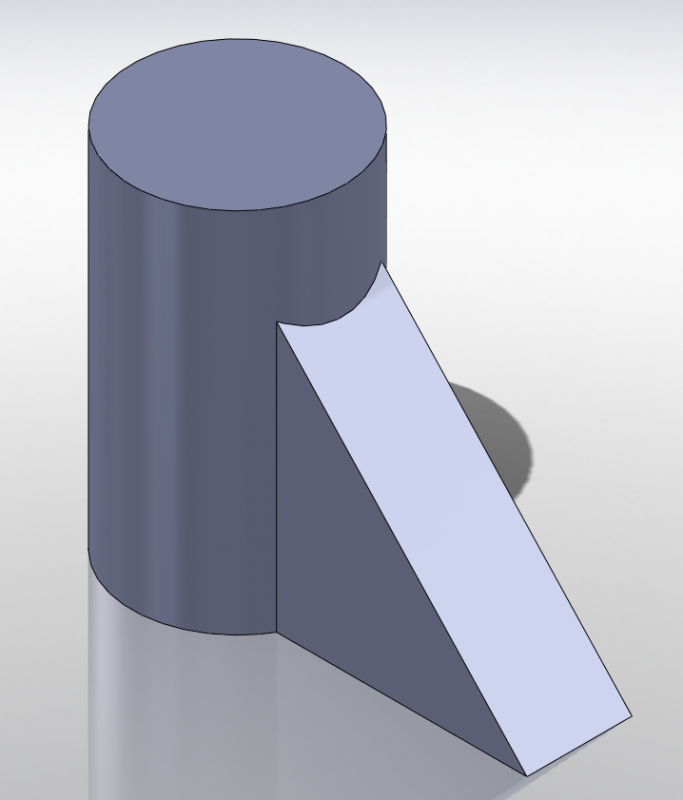

Jak można zrobic wycięcie w walcu jak poniżej (żeby nie wycinać tej częsci prostokąta przy okazji)?

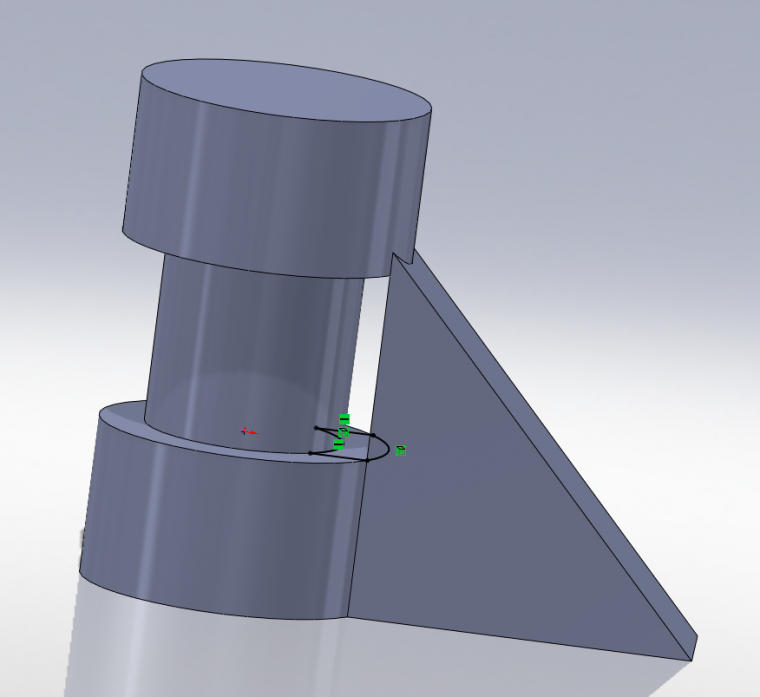

Ja zrobiłem tak ale pewnie istnieje szybszy sposób.

Panienka do wszystkiego
2012-08-29, 13:02
Pomógł 66 raz(y).
 No np. tak:

http://www.pswug.info/image/forum/forum_760_3_761_4616.zip

Pozdr. tomek

SOLIDWORKS 2018
2012-08-29, 13:12
Pomógł 43 raz(y).
 Hmmm. ok. Ale... problem mam w tym, że najpierw mam cylinder, potem pełno operacji i dalej żebro. I w tym istniejącym cylindrze trzeba zrobić to wycięcie nie ucinając żebra. Nie chcę ingerować w szkic istniejącego żebra i cylindra. Chciałbym dodać kolejną nowa operację, która załatwi sprawę.

Panienka do wszystkiego
2012-08-29, 13:21
Pomógł 66 raz(y).
 No problem, po wyciagnieciu plakownika robimy szkic, ktorym (po stworzeniu walca) tniemy walec (tylko, bo elementy nie sa scalone) i Gucio. A w zlozeniu, to jeszcze prosciej.

http://www.pswug.info/image/forum/forum_760_3_761_4617.zip

Pozdr. tomek

SOLIDWORKS 2018
2012-08-29, 13:46
Pomógł 43 raz(y).

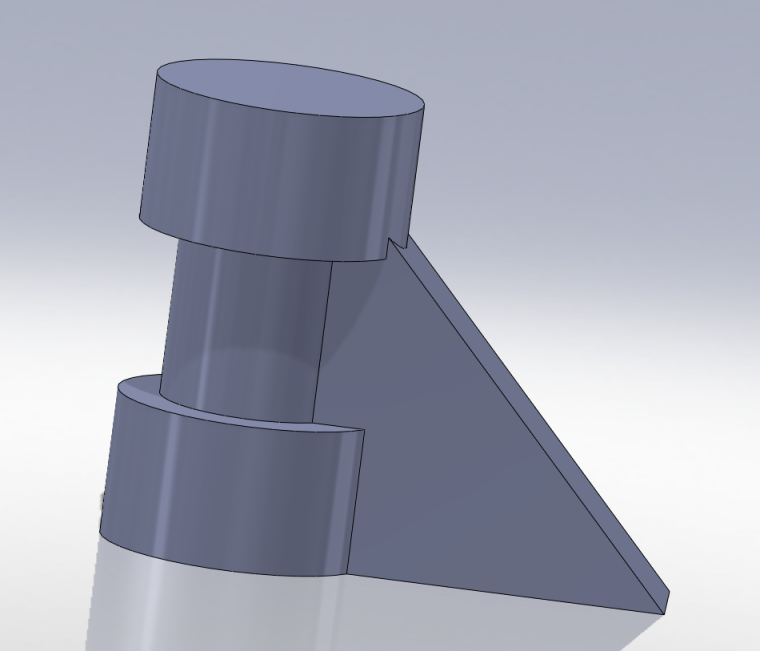

 Nie do konca chodziło mi o to. Jak masz jeszcze chwilę to otwórz załącznik i zrób wycięcie takie jak na rys. poniżej. Nie ingerując w szkice walca i żebra.



Ja zrobiłem to tak jak w pierwszym poscie ale uwazam, że da się bardziej profesjonalnie. tylko nie wiem jak, hehe.

http://www.pswug.info/image/forum/forum_760_3_761_4618.rar

Panienka do wszystkiego
2012-08-29, 13:58
Pomógł 66 raz(y).
 W czesci:

http://www.pswug.info/image/forum/forum_760_3_761_4619.zip


i w zlozeniu:

http://www.pswug.info/image/forum/forum_760_3_761_4621.zip

Pozdr. tomek

PS: robie nadal w 2007 (i 2009) wiec nie otwieralem Twojego zalacznika, bo pewnie jakis tam > 2009

SOLIDWORKS 2018
2012-08-29, 14:11
Pomógł 43 raz(y).
 Ehh, szkoda, że załącznika nie możesz otworzyć. A tak przy okazji widzę, że masz niemieckiego solida. Ja polskiego i w menu na angielski moge. A niemiecki język da sie jakos "wrzucic" do mojego?

Panienka do wszystkiego
2012-08-29, 14:14
Pomógł 66 raz(y).
 Trzeba by pewnie doinstalowac jakos jezyk - to Pawel wie najlepiej jak.

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-08-29, 18:45
Pomógł 405 raz(y).
 Język można doinstalować po wybraniu modyfikacji instalacji, ale po co??? Nazwa może być po jakiemukolwiek, edytujesz operację i widzisz co tam jest.

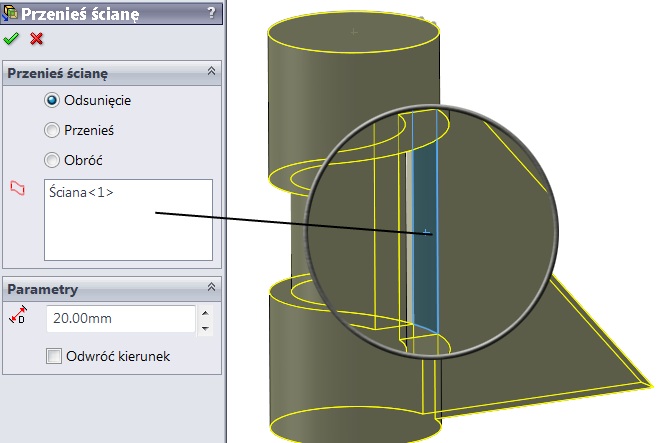

A to moje rozwiązanie - jest o tyle fajne, że nie interesują mnie operacje wcześniej, po prostu wycinam otwór i przesuwam ścianę:)

SOLIDWORKS 2018
2012-08-30, 08:05
Pomógł 43 raz(y).
 O coś takiego chodziło. Dzięki.
