SolidWorks >> Modelowanie części >> Sprężyna (zakończenie)
Odpowiedz
Autor Wypowiedź
2012-09-15, 14:32
Pomógł 0 raz(y).
 Witam

Mam dość błachy chyba problem, otóż chodzi mi o zakończenie spręzyny np. R=2 . Byłbym wdzięczny za poradę, na zdjęciu przedstawiam szkice o jakie mi chodzi. Chciałbym aby ze spirali zaokrąglić połączenie z prostą dorysowaną na boku tej spirali.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-09-15, 14:41
Pomógł 405 raz(y).
 Najlepiej i najszybciej chyba to poprzez użycie szkicu 3D. W szkicu tym trzeba konwertować helisę (zamienić na szkic) i dorysować połączenie splajnem. Nie da się bezpośrednio wstawić promienia w takim układzie, chyba że końcówka tej sprężyny byłaby odcinkiem prostym. Alternatywnie można odgiąć końcówkę operacją gięcie.

2012-09-28, 09:09
Pomógł 0 raz(y).
 Tylko jak to zrobić przez szkic 3D. Narysowałem normalnie spirale przez operacje ją wyciągnąłem. I jak teraz dorysować to zakończenike do mocowania ? Próbowałem to samo w szkicy robić, i przez wyciągnięcie nie da się dalej dorysować końcówki, bo przy edeycji mam koło.

Jak konwerterować spiralę ?

SOLIDWORKS 2018
2012-09-28, 09:55
Pomógł 43 raz(y).

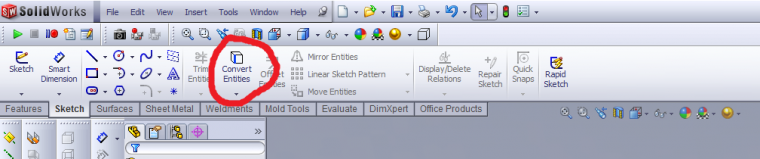

 Kliknij nowy szkic 3d i rzutuj do niego spiralę.

.
2012-09-28, 13:55
Pomógł 52 raz(y).
 Miałem podobny problem i rozwiązałem go tak.
Narysowałem szkic helisy (nie spirali jak tu niektórzy koledzy piszą :) ) potem szkic profilu drutu sprężyny i zrobiłem wyciągnięcie po ścieżce. Potem szkic zakończenia i wykonałem wyciągnięcie. Teraz wystarczy połączyć powierzchnię końcową sprężyny z powierzchnią zakończenia wyciągnięciem po profilach z ustawioną opcją powiązania początku / końca na normalny do profilu i już.
Pozdrawiam

SOLIDWORKS 2018
2012-09-28, 14:12
Pomógł 43 raz(y).
 No racja, helisę a nie spiralę kolega narysował.

2012-09-28, 19:08
Pomógł 0 raz(y).
 A jak zrobić to za pomocą szkicu 3D, aby wykonać pełną prowadnice do wyciągnięcia.

Zrobiłem coś takiego, za pomocą konwersji, jak zrobić zaokrąglenie. Właściwie to nie wiem jak zrobić tą ścieżkę dla profilu drutu.

2012-09-29, 06:45
Pomógł 36 raz(y).
 Witam.

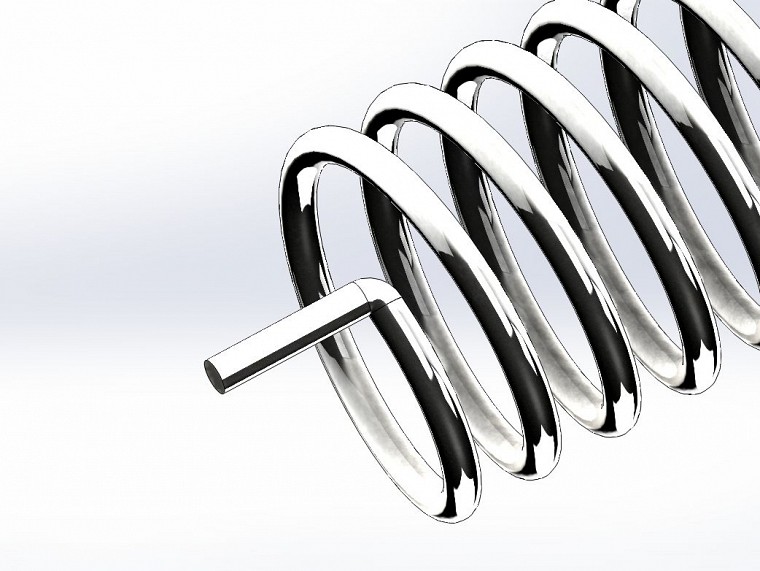

Czy koledze chodziło o takie zakończenie ?

SOLIDWORKS 2018
2012-10-02, 13:07
Pomógł 43 raz(y).
 Pewnie o to. Wrzuć drzewko operacji jak możesz.

2012-10-16, 09:54
Pomógł 0 raz(y).
 Tak właśnie o takie, jak do tego doszedłeś ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-10-16, 10:12
Pomógł 405 raz(y).
 Tam gdzie się kończy sprężyna szkicem 3D narysuj krótki styczny odcinek (równy lub dłuższy wartości promienia), następnie narysuj w dół odcinek prostopadle czy tam wyrównując po osi Z, dodaj zaokrąglenie.
