SolidWorks >> Modelowanie części >> pomoc w zrobieniu czesci
Odpowiedz
Autor Wypowiedź
2012-09-18, 15:00
Pomógł 0 raz(y).

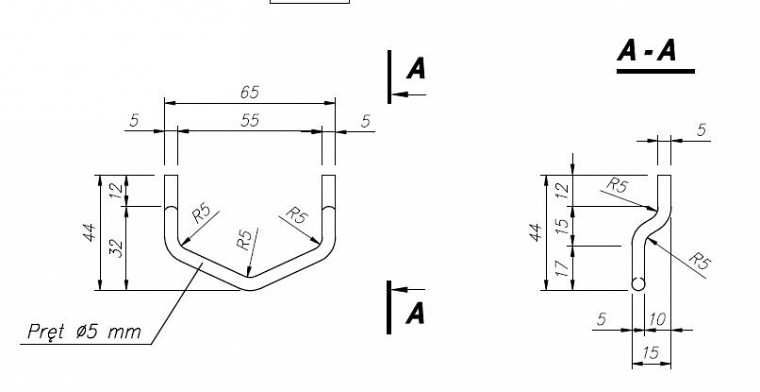

 Witam jestem bardzo początkującym uzytkownikiem solida, czy można prosic o pomoc w postaci tutka jak wykonac model czesci wg rysunku który załączam ??

Panienka do wszystkiego
2012-09-18, 17:05
Pomógł 66 raz(y).
 Witam,

a na kiedy masz zrobic? Bo dla "zielonego" to bedzie spory klopot... Zapoznaj sie najpierw ze szkicami 2 i 3-D, i z odniesieniami. Funkcja, ktora to robi, to wyciagniecie profilu po sciezce. Profil, to okrag o sr. 5mm a sciezka biegnie po srodku powyginanego preta.


Dla bardziej obeznanych nie. :)



Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-09-18, 17:15
Pomógł 406 raz(y).
 Na płaszczyźnie przedniej narysuj to co widzisz po lewej stronie, oczywiście połowe i odbij lustrem w szkicu.

Następnie na płaszczyźnie prawej narysuj to co jest opisane przekrojem A-A, jako szkic w środku pręta (jakby ścieżka) i wyciągnij powierzchniowo.

Z menu krzywe wybierz rzut krzywej > szkic na ścianę - w ten sposób uzyskasz ścieżkę do wyciągnięcia po ścieżce. Można by było użyć linii podziałowej, albo narysować w szkicu 3D albo operacji gięcie ale może na początek wypróbuj ten pierwszy sposób:)

Panienka do wszystkiego
2012-09-18, 18:10
Pomógł 66 raz(y).
 Eh Pawel,

Ty i te Twoje powierzchnie - wstawilbys cos, bo interesujaco nawijasz a ja stary worek nie moge se tego wyobrazic.

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-09-18, 19:10
Pomógł 406 raz(y).

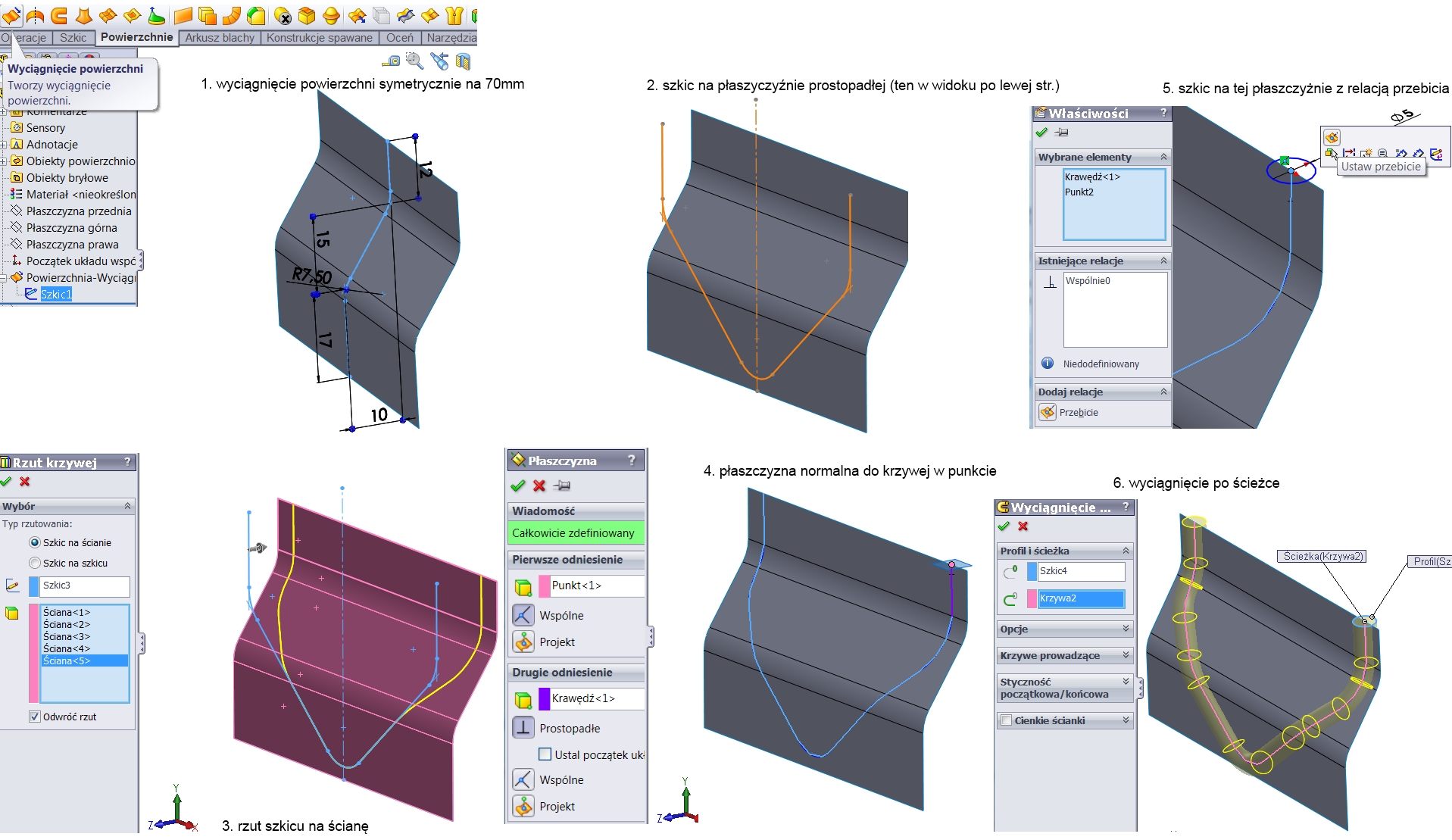

 A proszę bardzo:)
Tak BTW - wymiarowanie koszmarne...
Full rozmiar>>>http://www.pswug.info/image/forum/pret.jpg

Panienka do wszystkiego
2012-09-18, 20:00
Pomógł 66 raz(y).
 Dzieki, dzieki Panie Pawel - jest o wiele lepiej niz p... sie ze szkicem 3-D. Tym bardziej, ze aby zrobic ten szkic (poprawnie), musialem i tak namalowac te rzuty. Sie czlek ciagle naucza...

Pozdr. tomek

SOLIDWORKS 2018
2012-09-26, 12:48
Pomógł 43 raz(y).
 Mozna zrobić to szybciej:

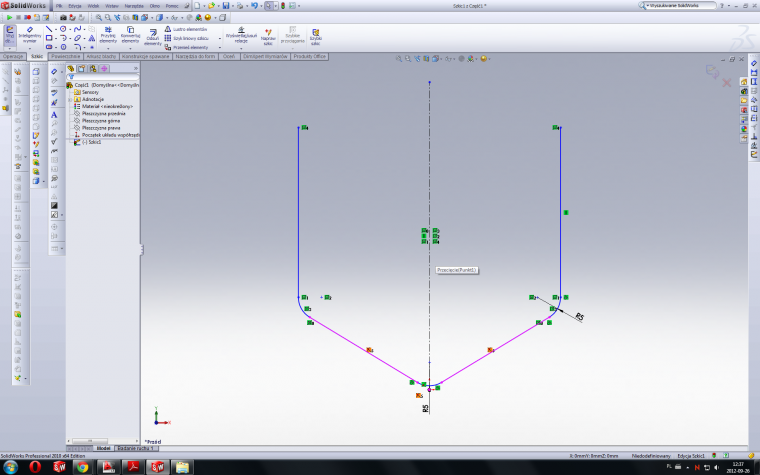

1. Narysować szkic widoku z przodu na przedniej płaszczyźnie.

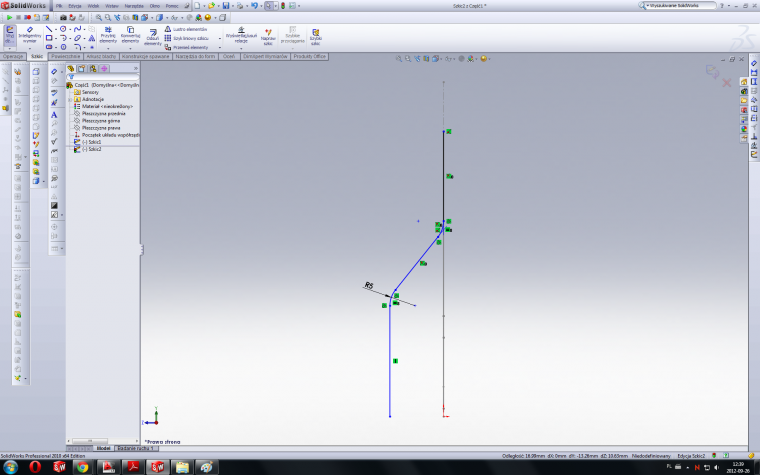

2. Narysować szkic widoku z prawej strony na prawej płaszczyźnie.

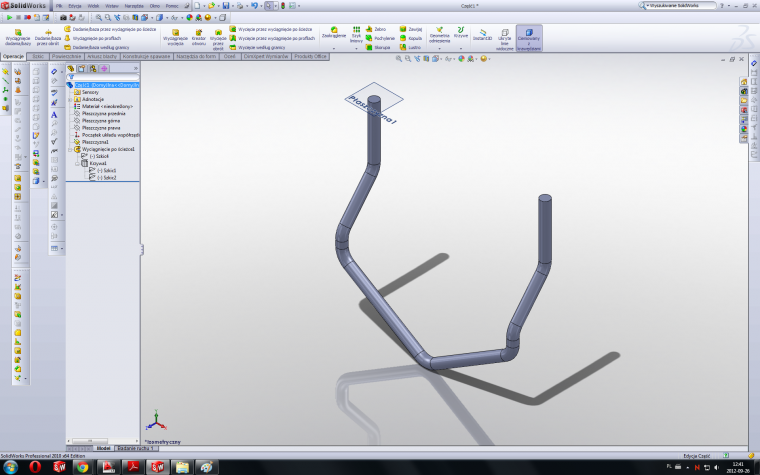

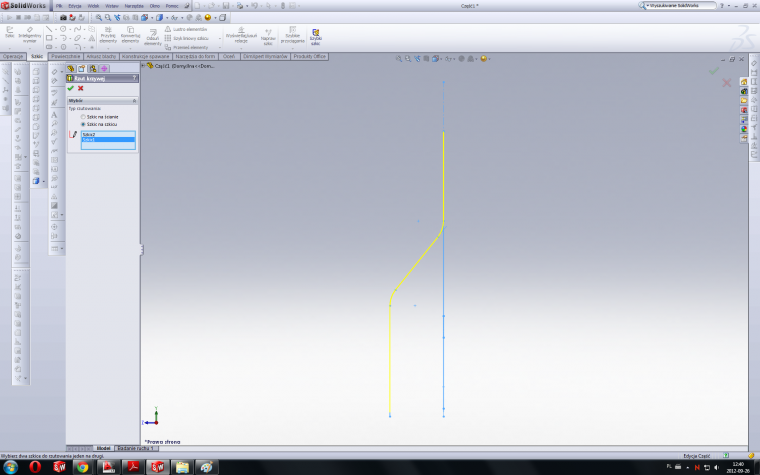

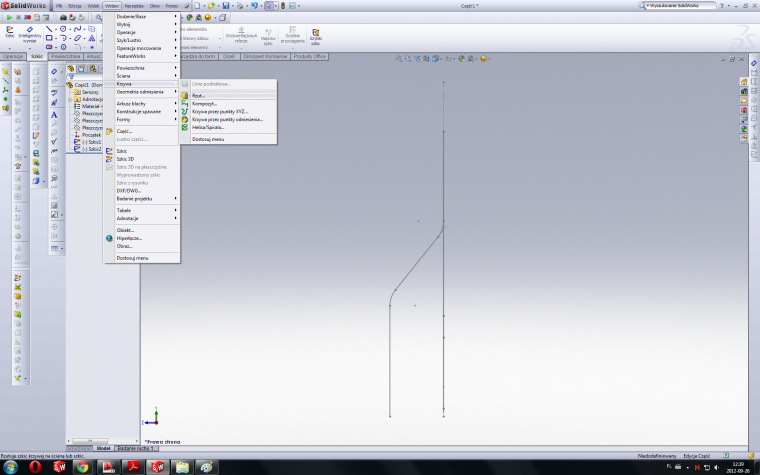

3. Menu wstaw/krzywa/rzut - szkic na szkic i oba szkice wybrać - mamy krzywą 3d.

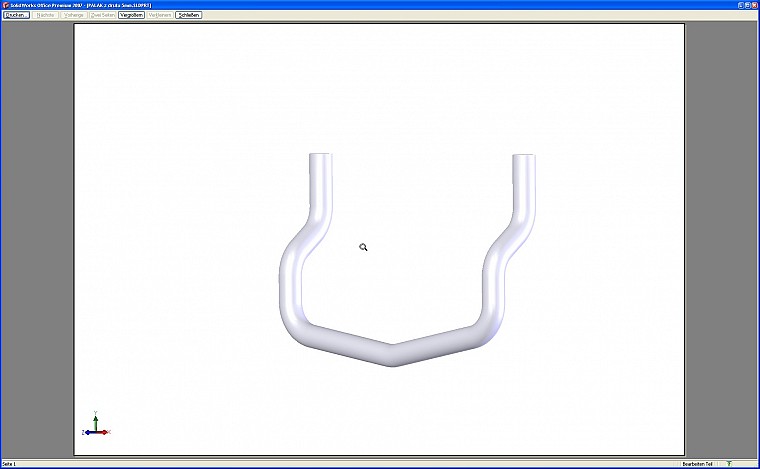

4. teraz tylko wyciagnięcie po scieżce.












CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-09-26, 13:32
Pomógł 406 raz(y).
 @Tomasz - chyba mnie nie podejrzewasz, że nie znam krzywej rzutowania? Chciałem pokaać taki sposób żeby był czytelny i wybrałem z powierzchnię bo w ten sposób właśnie tłumaczę idee działania rzutu szkicu na szkic albo na ścianę. Tu chyba nie chodziło o "szybkość" ale fajnie, że pokazałeś bardzo zbliżoną metodę:)

SOLIDWORKS 2018
2012-09-26, 14:41
Pomógł 43 raz(y).
 Wiem, że znasz. CSWE przypadkiem się nie zdobywa ;P
