SolidWorks >> Modelowanie części >> Człon konstrukcyjny a splajn.
Odpowiedz
Autor Wypowiedź
2012-12-28, 17:36
Pomógł 3 raz(y).
 Witam.

Czy jest możliwe wykonać człon konstrukcyjny w konstrukcjach spawanych splajnem?

Panienka do wszystkiego
2012-12-28, 17:45
Pomógł 66 raz(y).
 Bezposrednio ( w funkcji czlon konstr.) nie ma - tu mozna tylko proste odcinki badz po segmentach lukow.

Inny sposob, to przeniesienie szkicu profilu na plaszczyzne prostopadla do spline i wyciagniecie po sciezce... Ale to tak sobie technologicznie do przyslowiowej du... Ja bym tam aproxymowal po lukach - da sie tez po ludzku zwymiarowac.

Pozdr. tomek

Panienka do wszystkiego
2012-12-28, 18:24
Pomógł 66 raz(y).
 Piszesz bialym atramentem???

:-))

2012-12-28, 18:28
Pomógł 3 raz(y).
 Nie ale jak pisałem i dodałem zdięcie było OK ale jak wysłałem to nic nie widać nie wiem co jest?

Panienka do wszystkiego
2012-12-28, 18:32
Pomógł 66 raz(y).
 Jak dodasz zdjecie, to wklej ten podany link (copy/paste) do watku a potem nacisnij "wyslij".

2012-12-28, 18:36
Pomógł 3 raz(y).
 Dzięki Tomek jak wykonać poręcze?

Panienka do wszystkiego
2012-12-28, 18:37
Pomógł 66 raz(y).
 A z czego i jaka technologia?

2012-12-28, 18:42
Pomógł 3 raz(y).
 Tak się bawie i wykonałem to w części wg.tutoriala ale końcówki nie ma i nie wiem jak wykonać poręcz.

Panienka do wszystkiego
2012-12-28, 18:48
Pomógł 66 raz(y).
 Acha,
no to jak masz juz helx na porecz (sciezka), to utworz plaszczyzne dla szkicu profilu do wyciagniecia ( plaszczyzna prostopadla do krzywej), zrob szkic i wyciagnij po sciezce.

Inna metoda (np. z blachy), to utworzenie nastepnej, "rownoleglej" helissy i wyformowanie bezposrednio w module blach.

Pozdr. tomek

2012-12-28, 18:59
Pomógł 3 raz(y).
 Zdięcie ma jakiś określony wymiar?

Bo mi się znowu nie udało.

2012-12-28, 19:05
Pomógł 3 raz(y).
 W jakim rozszerzeniu dodawać zdięcia?

2012-12-28, 19:21
Pomógł 3 raz(y).

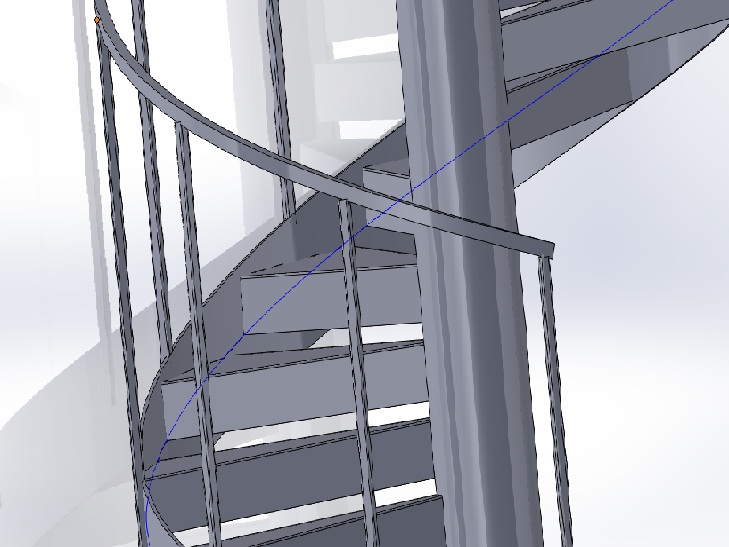

 Jak przyciąć słupki?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-12-28, 19:39
Pomógł 406 raz(y).
 http://www.pswug.info/forum/7/Zasady_FAQ/362/Umieszczanie_obrazkow_na_forum/

A wracając do tematu. Oczywiście można wykonać model wyciągając po ścieżce. Akurat użycie konstrukcji spawanej nic nie wnosi. Chyba, że ma to być spawane z kawałków, to rzeczywiście można 1 obiekt podzielić na kawałki, ale dalej samo użycie członu konstrukcyjnego niczym sie nie będzie różniło.

ps. jak się nie powiodło dodawanie obrazków możesz edytkować post zamiast dodawać kolejny. Pozwolisz, że te puste później usuniemy.

2012-12-28, 19:50
Pomógł 3 raz(y).
 Dzieki Paweł post powyżej jak przyciąć słupki?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-12-28, 20:39
Pomógł 406 raz(y).
 Jeżeli nie są one członami konstr. to oczywiście nie działa operacja przytnij/wydłuż.

Możesz próbować odciśnięciem z opcją usuń (menu wstaw > operacje) ale to pozwoli usunać materiał tylko na przenikaniu - ma to sens, jeżeli słupki nie wystają poza szerokość poręczny.

Jeżeli wystają, jedyne rozwiązanie jakie widzę to wstawienie powierzchni odsuniętej o zero od dolnej ściany poręczy, wydłużenie jej krawędzi i cięcie powierzchnią.

Panienka do wszystkiego
2012-12-29, 17:11
Pomógł 66 raz(y).
 Mozna tez wyciagnac 1 slupek w kontekscie do powierzchni (dolnej) poreczy a potem dla reszty slupkow zrobic ladny szyk po krzywej (helix).

Pozdr. tomek
