SolidWorks >> Modelowanie części >> Wycięcie "liter" na powierzzchni
Odpowiedz
Autor Wypowiedź
Konstuowanie to moja pasja
2013-01-26, 07:48
Pomógł 2 raz(y).
 Koledzy jakie macie sposoby na operację jak w temacie.

Wiem że można napisać tekst i go wyciąć (wygrawerować), ale problem robi mi się w przypadku takich liter jak O,P,D.

Wtedy grawerowanie wycina mi również "środki" tych liter. Wiem że gdybym zrobił "mostki" to było by OK, ale w szkicu z tym napisem nie mogę "podocinać" liter do prostych tworzących mostki. Radzę sobie robiąć wycięcie "bez środków" później je dodaje drugim szkicem przez rzutowanie krawędzi i odsuwanie.

Może macie jakieś lepsze rozwiązanie? Może można konwertować LITERY na krzywe?

Pozdrawiam

.
2013-01-26, 10:54
Pomógł 52 raz(y).
 Witam,

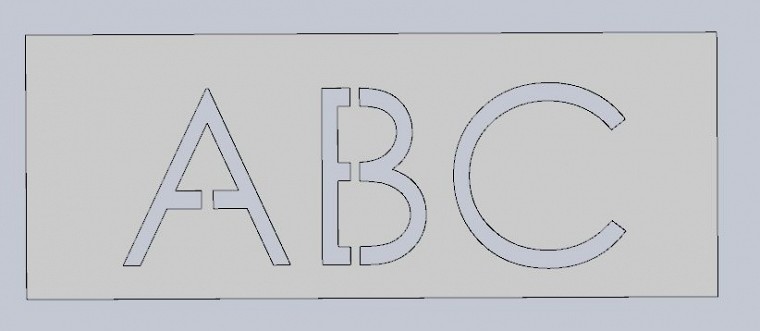

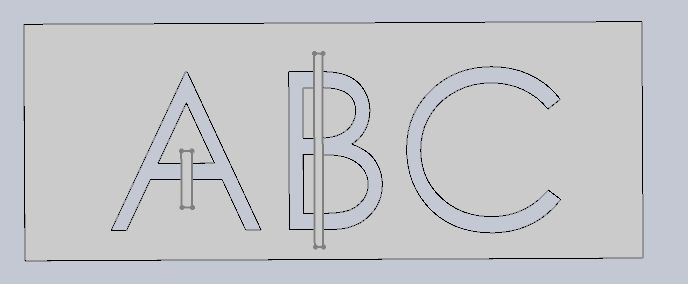

A nie lepiej wyciąć litery akceptując wszystkie bryły ( bo środki będą osobnymi bryłami) a potem dorobić mostki wyciągnięciem .

Panienka do wszystkiego
2013-01-26, 11:24
Pomógł 66 raz(y).

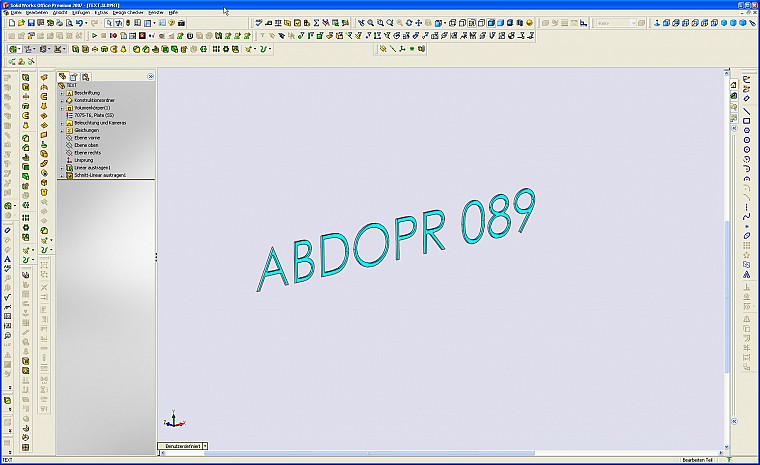

 Mowimy o modelowaniu czy obrobce na maszynie? W SWX (2007) nie ma problemu z brzuszkami...



http://www.pswug.info/image/forum/forum_760_3_946_5098.zip

Pozdr. tomek

Konstuowanie to moja pasja
2013-01-26, 19:46
Pomógł 2 raz(y).
 Dzięki Włodzimierz

Nie wiem daczego ale u siebie w robocie (SW2012 SP5) miałem jakiś problem z wycięciem tak aby zostały środki. W domu sprawdziłem w 2009 i wszystko jest OK. Może coś namieszałem w robocie (pośpiech nie jest dobrym doradcą. No nic w poniedziełek sprawdze pewnie robiłem to myśląć o weekendzie :-).

Pozdrawiam
