Jakub Szatkowski
Współwłaściciel 2009-12-06, 05:39 Pomógł 0 raz(y).	Witam, Jestem nowy w sprawach SolidWorks. Nie jestem też pewien, czy ktokolwiek używa go do tych samych celów, do których próbuję go używać ja :-) Ale do rzeczy.. Jest w Solidworks taka opcja "Zaokrąglanie ze zmiennym promieniem" (z pamięci piszę). Bardzo by mi się przydała taka opcja, ale odnośnie fazowania. W jednym końcu linii, żeby faza była np. 1/1mm, a na drugim końcu 30/10mm. Czy ktoś wie, czy coś takiego jest możliwe? Ewentualnie czy można jakoś w opcji zaokrąglania brzegów modelu ustawić stopień zaokrąglenia (to znaczy, żeby w sumie wyszła z tego tak na prawdę faza, a nie zaokrąglenie)? Szukam tego trzeci dzień, próbuję kombinować z wycinaniem po ścieżce itp, ale już zaczynam tracić powoli nadzieję :( Pozdrawiam, Jakub


Paweł Kęska

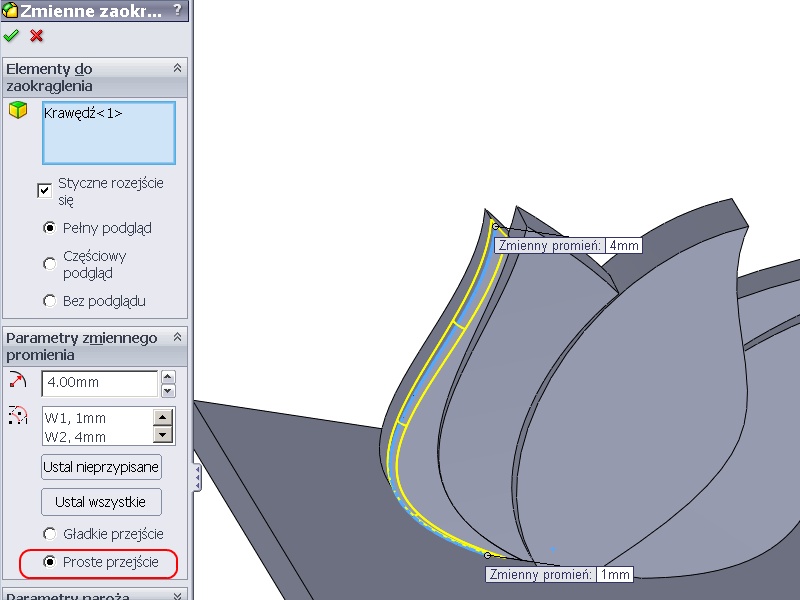

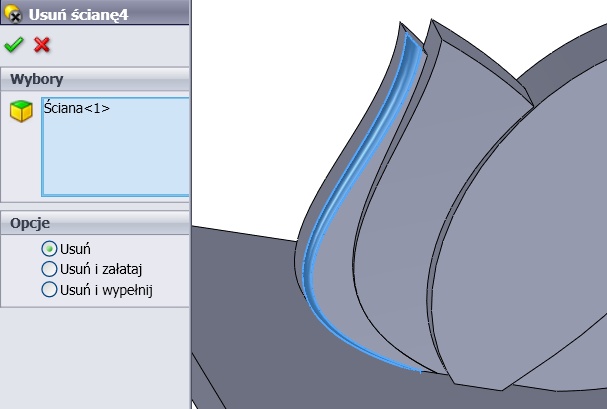

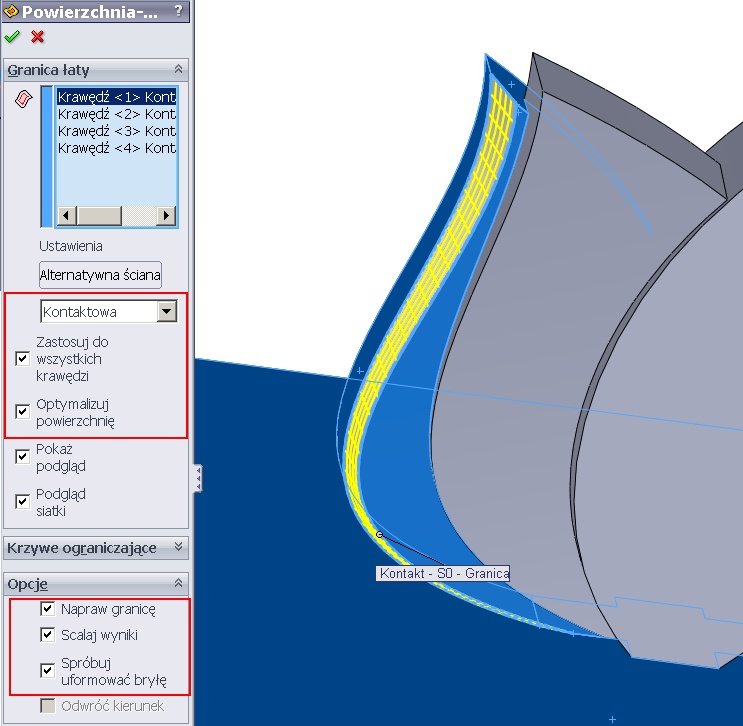

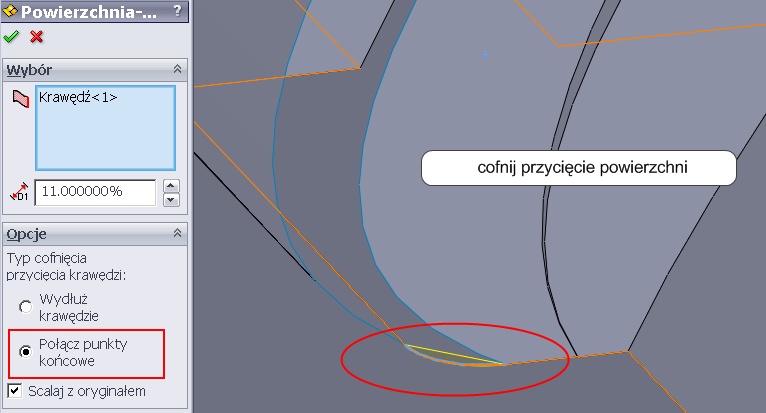

CSWP, CSWE, CSWI * solid-blog.pl * 2009-12-06, 10:41 Pomógł 406 raz(y).	No nie ma takiej opracji ale da się to wykonać. Krótko opiszę jak. 1. Dodaje zmienny promień z trzema punktami, z prostym (a nie gładkim) przejściem - wartości wg potrzeb, 2. Usuwam scianę powstałą w wyniku zaokrąglenia, 3. "Prostuję" 2 krawędzie przeciwległe, które są łukami, 4. Wypełniam powierzchnię ze scalaniem + tworzenie bryły. Można to zrobić też powierzchnią wg granicy ale dochodzi dodatkowa operacja, łączenie powierzchni + tworzenie bryły.


Tomasz Merta
Panienka do wszystkiego 2009-12-06, 11:21 Pomógł 66 raz(y).	Witam, po sciezce (kolowej) -> http://www.cad.pl/wwwboard/post-194268.html#194268 po krzywej to jak mi dasz przykladowy model - wybacz, ale nie mam teraz czasu na "kratywna dzialanosc". Pozdr. tomek Przy krawedzi kolowej mozna to zrobic rowniez tak: http://w918.wrzuta.pl/plik/6k4mfuNPplt/faze_1


Jakub Szatkowski
Współwłaściciel 2009-12-06, 14:27 Pomógł 0 raz(y).	Dziękuję bardzo za szybką pomoc! Rozwiązanie Pana Pawła okazało się proste i działa bez zarzutów. Nad sposobami zaproponowanymi przez Pana Tomasza popracuję w niedalekiej przyszłości, teraz muszę pilnie zrobił kilka prostych modeli, do których ta "funkcja" była mi potrzebna. Jeszcze raz bardzo dziękuję za pomoc! Na pewno będę miał więcej pytań, także jeszcze o mnie usłyszycie ;-) Pozdrawiam, Jakub


Tomasz Merta
Panienka do wszystkiego 2009-12-06, 22:07 Pomógł 66 raz(y).	Witam, no przerobilem troche Pawla rozwiazanie i dodalem jeszcze jedno. http://w71.wrzuta.pl/plik/5lwxF4g34si/faze_cd Pozdr. tomek
