 Witam,
odkrywam dopiero możliwości SW i napotkałem barierę. Nie moge sie doszukać na forum rozwiązania następującej rzeczy:
Mam projekt cześci, zrobię z niej rysunek i potrzebuję wykonać widoki przekrojów dokładnie co 20mm. Czy jest do tego jakieś narzędzie lub sprytny sposób na to żeby tą dokładność zachować?

SOLIDWORKS 2018
2013-06-14, 15:24
Pomógł 43 raz(y).
 hej,

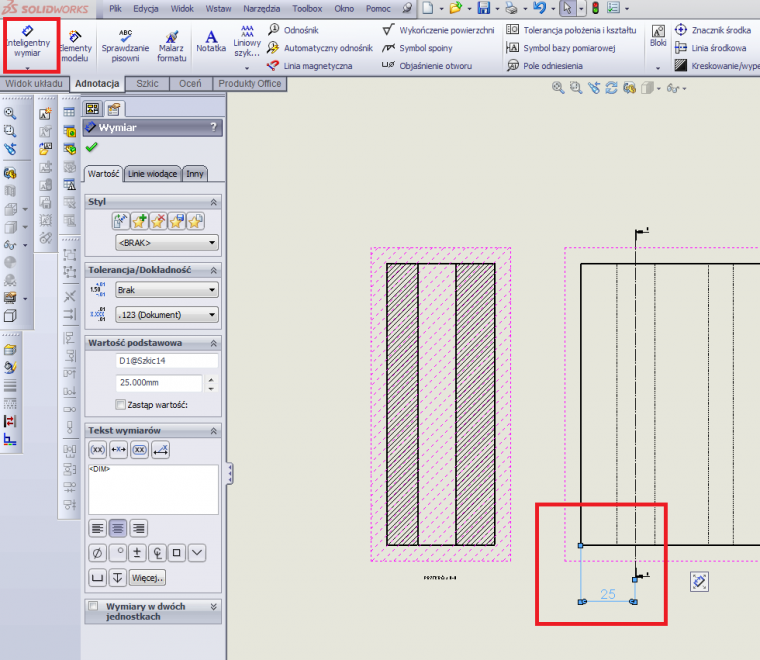

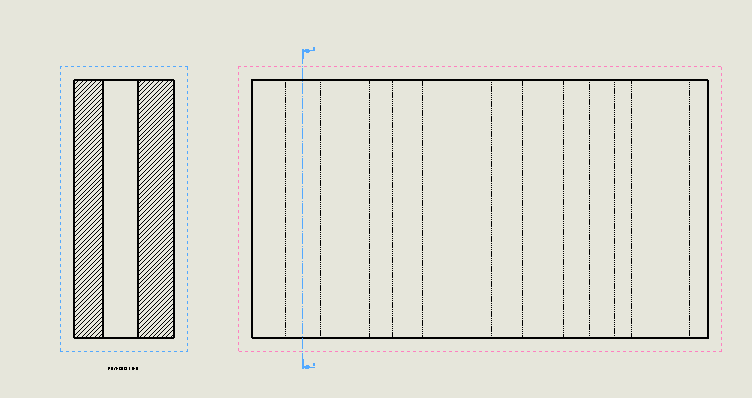

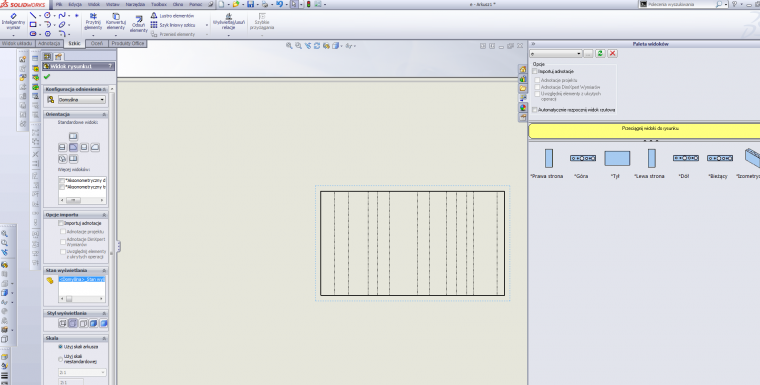

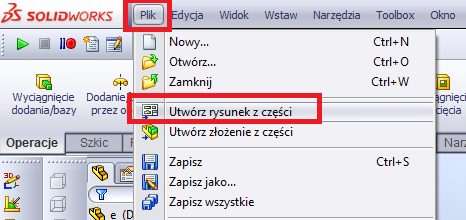

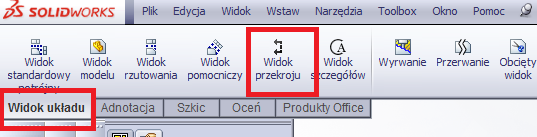

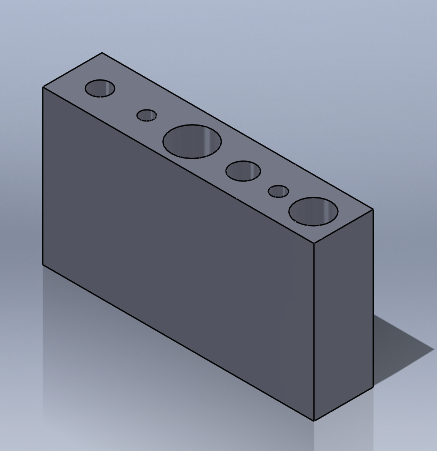

Nie wiem czy można zautomatyzować odstęp, tzn. szereg zrobić żeby od razu zrobić kilka przekrojów ale ręcznie to tak jak poniżej:












CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-14, 16:14
Pomógł 406 raz(y).
 Może tak?

2013-06-14, 16:54
Pomógł 0 raz(y).
 Myślę, że z podpowiedzi Pawła może sie to udać. Dokładnie potrzebuje zrobić tak jak jest pod tym linkiem: http://www.team-bhp.com/forum/technical-stuff/9521-pics-carbon-fiber-seat-how-handmade-fsae.html Mam zaprojektowany fotel i chcę go podzielic na przekroje po 20mm żeby wykonać coś takiego jak jest na zdjęciach (fotel z pianki żeby zdjąc z niego formę)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-14, 17:37
Pomógł 406 raz(y).
 Ale z przekroju to formy się nie zrobi...


W dzisiejszych czasach to takie elementy się skanuje (w 3D), frezuje model z miękkiego materiału w 3, 4 może 5 osiach i robi kopyto.

2013-06-14, 20:12
Pomógł 0 raz(y).
 Wiem, że obecnie wykonuje sie w sposób opisany przez Ciebie ale to wymaga większych nakładów finansowych niż metoda którą chcę zastosować. Pwale jakiego narzędzia użyłeś do zrobienia przekrojów?
