| Autor | Wypowiedź |
|
CSWA/CSWP
2013-12-09, 22:36
Pomógł 2 raz(y).
|

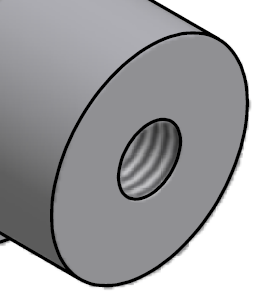

Witam, Proszę o pomoc w dwóch sprawach: 1. Czy można w SW przedstawić gwint w takiej postaci jak na rysunku:  Chodzi o wizualne ukazanie zarysu gwintu zewnętrznego i wewnętrznego w modelu 3D i/lub na widoku izometrycznym w rysunku. 2. Po kiego grzyba wstawia się spoiny w modelu 3D skoro i tak nie ma ich ozaczonych na rysunkach 2D, nie wspomnę o dodatkowym rzucie izometrycznym. Nie ma jakiegoś sposoby by przelać spoiny z modelu 3D na rzuty rysunków 2D z automatu? |
|
|
|
|
DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2013-12-10, 07:41
Pomógł 18 raz(y).
|
Witam, 1. Tak, jest to możliwe. jeśli otwór został stworzony kreatorem jest tam opcja pokazaznia gwintu kosmetycznego. Jeśli otwór został stworzony operacją Wyciągnięcie wycięcia należy wybrać Wstaw->Adnotacje->Oznaczenia gwintu. 2. Jeśli chodzi o spoiny to są dwie. Ścieg spoiny oraz spoina pachwinowa. - ścieg spoiny jest tylko reprezentacją graficzną wraz z symbolem - spoina pachwinowa jest tworzona jako bryła i dodaje się do masy elementu, ale jest tylko dostepna w konstrukcji spawanej z pozycji części. Jeśli chcesz przenieść spoiny z 3D->2D w rysunku wejdź w kartę Adnotacja i wybierz Elementy modelu. Nstępnie wybierz jakko adnotacje spoiny i od Ciebie zależy czy chcesz je pokazać na jednym widoku czy na wszystkich. |
|
|
|
CSWA/CSWP
2013-12-10, 13:27
Pomógł 2 raz(y).
|
No tak... elemnty modelu.. czemu wcześniej tam tego nie zauważyłem :/ Dzięki za podpowiedź Siwiec Łukasz Witam, 1. Tak, jest to możliwe. jeśli otwór został stworzony kreatorem jest tam opcja pokazaznia gwintu kosmetycznego. Jeśli otwór został stworzony operacją Wyciągnięcie wycięcia należy wybrać Wstaw- Adnotacje- Oznaczenia gwintu. No właśnie nigdzie nie mogę znaleźć tej opcji pokazania gwintu kosmetycznego. Zarówno w gwintach wewnętrznych (kreator otworów) jak i zewnętrznych (adnotacja) nie chce się gwint zwizualizować poza linią przerywaną na powierzchni czołowej. |
|
|
|
|
SOLIDWORKS 2018
2013-12-10, 13:48
Pomógł 43 raz(y).
|

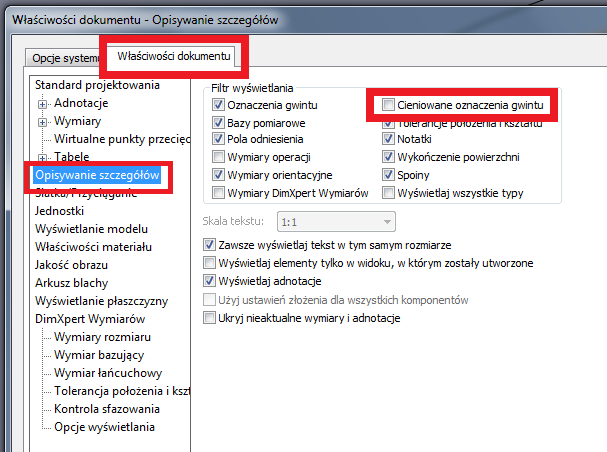

Tu masz w opcjach: |
|
|
|
