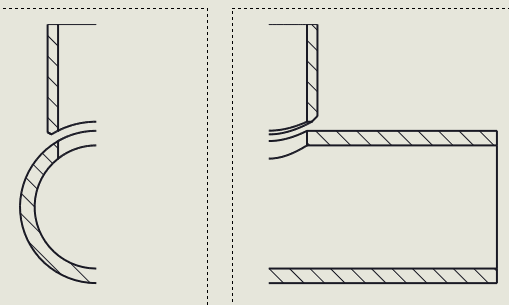

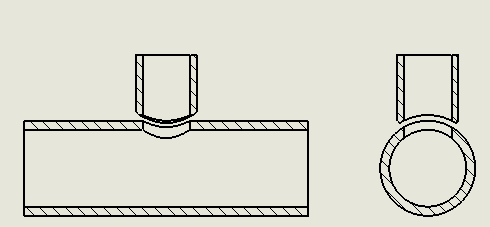

hej, Jest możlowość wykonania takiego przekroju w Solidzie? Przekrój to tak na prawde 2 przekroje w różnych płaszczyznach: |
|
|
DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2014-02-14, 12:30
Pomógł 18 raz(y).
|
Może jeden przkerój, a drugi wyrwanie ? |
|
|
SOLIDWORKS 2018
2014-02-14, 12:45
Pomógł 43 raz(y).
|
"Wyrwanie" jako szkicu zaznaczenia do wyrwania używa splajnu jeśli to robimy w przekroju (ale i tak wyrwanie nie robi bo się nie da), nie chce przyjąć prostokąta (żeby wyrwanie było proste w osi). W widoku da się zaznaczyć wyrwanie prostokątem. Trudno. Zawsze dwa przekroje osobno można zrobić. Tak z ciekawości zapytałem. |
|
|
SOLIDWORKS 2018
2014-02-14, 13:21
Pomógł 43 raz(y).
|

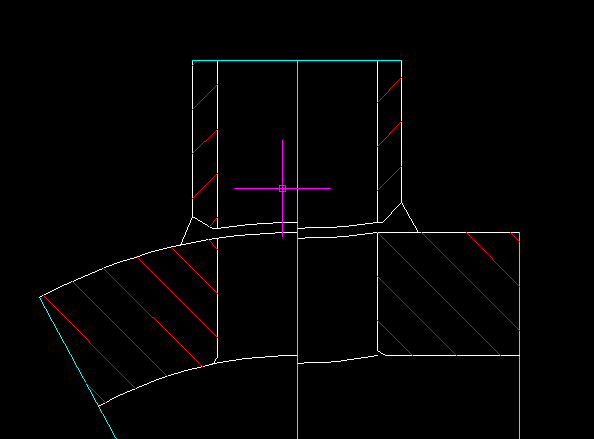

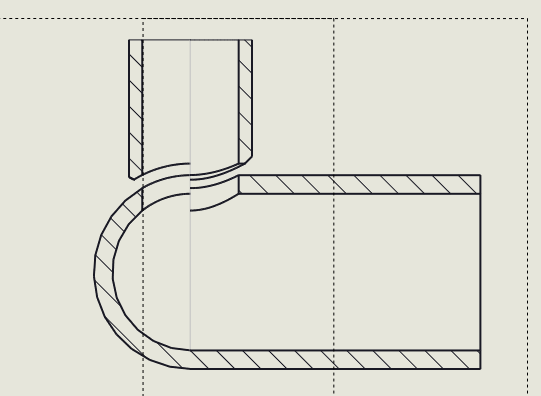

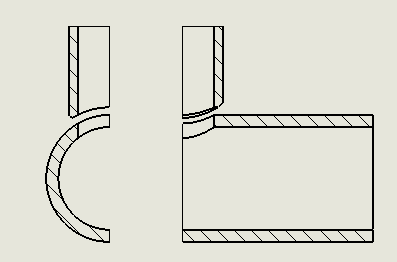

W sumie się da. Zrobiłem najpierw 2 przekroje. Potem obcięty widok w osi. Zamieniłem obcięte przekroje na szkic, żeby krawedzie usunąć, które w osi wypadają. No i dopasowałem obydwa przekroje. Tylko, że teraz jak coś w modelu zmienię to na rysunku nie będzie zmian. |
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-02-16, 12:44
Pomógł 405 raz(y).
|
Dwie kwestie, po pierwsze wyrwanie można zrobić dowolnym konturem, ale wówczas wcześniej należy narysować (np. prostokąt) a później włączyć polecenie wyrwania:) Druga sprawa, można zrobić dwa widoki obcięte i je połączyć wyrównaniem (przez początek układu). Nie wiem tylko, czy taki sposób przedstawienia elementu jest czytelny i zgodny z przyjętymi zasadami, bo przecież nie pokazujesz linii cięcia ani kierunku rzutowania (a nie zawsze rury są symetryczne). |
|
|
